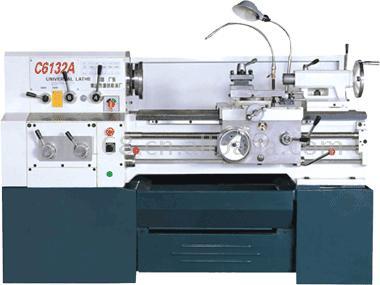

TYK6132A型 普通車床|普通機床
一、概述 TYK6132A型普通車床本系列車床用途廣泛，主要用于各種回轉體零件的外圓、內孔、端面、錐度、切槽及公制螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鉆孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。適合于使用硬質合金刀具對各種黑色金屬和有色金屬進行強力高速切削。加工精度高（可達IT7級）、操縱方便、造型美觀大方。根據中心距不同分500mm、750mm、1000mm、1250mm。C6132A及C6232A技術參數相同，僅外形有所區別。C6232A為馬鞍車床，用戶根據具體使用情況選擇。 二、主要規格及參數 車 床 型 號 JD-C6132A JD-C6232A 主機規格 中心高 175mm 床身上*大回轉直徑 350mm *大工件長度 500mm 750mm 刀架*大行程（縱向） 400mm 650mm 刀架上*大工件回轉直徑 190mm 馬鞍槽內*大工件回轉直徑 520mm 花盤前馬鞍有效長度 200mm 棒料直徑 45mm 主 軸 通孔直徑 46mm 錐孔 MT6 轉速50Hz（60Hz） 25～1600r/min (30～2000r/min)正反各12種 刀 架 刀架橫向*大行程 240mm 小刀架*大行...
分享
相關產品
描述
一、概述
TYK6132A型普通車床本系列車床用途廣泛，主要用于各種回轉體零件的外圓、內孔、端面、錐度、切槽及公制螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鉆孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。適合于使用硬質合金刀具對各種黑色金屬和有色金屬進行強力高速切削。加工精度高（可達IT7級）、操縱方便、造型美觀大方。根據中心距不同分500mm、750mm、1000mm、1250mm。C6132A及C6232A技術參數相同，僅外形有所區別。C6232A為馬鞍車床，用戶根據具體使用情況選擇。
二、主要規格及參數
|
車 床 型 號
|
JD-C6132A
|
JD-C6232A
|
||
|
主機規格
|
中心高
|
175mm
|
||
|
床身上*大回轉直徑
|
350mm
|
|||
|
*大工件長度
|
500mm
|
750mm
|
||
|
刀架*大行程（縱向）
|
400mm
|
650mm
|
||
|
刀架上*大工件回轉直徑
|
190mm
|
|||
|
馬鞍槽內*大工件回轉直徑
|
|
520mm
|
||
|
花盤前馬鞍有效長度
|
|
200mm
|
||
|
棒料直徑
|
45mm
|
|||
|
主 軸
|
通孔直徑
|
46mm
|
||
|
錐孔
|
MT6
|
|||
|
轉速50Hz（60Hz）
|
25～1600r/min (30～2000r/min)正反各12種
|
|||
|
刀 架
|
刀架橫向*大行程
|
240mm
|
||
|
小刀架*大行程
|
140mm
|
|||
|
縱向刻度值
|
0.5mm/格 100mm/r
|
|||
|
橫刀架刻度值
|
0.05mm/格 4mm/r
|
|||
|
小刀架刻度值
|
0.05mm/格 3mm/r
|
|||
|
刀架回轉角度范圍
|
±45℃
|
|||
|
主軸中心線至刀具支承面距離
|
22mm
|
|||
|
刀桿截面尺寸（高*寬）
|
20mm*20mm
|
|||
|
縱向進給量
|
0.04～2.16 mm/r 138種
|
|||
|
橫向進給量
|
0.02～1.08 mm/r 138種
|
|||
|
主軸中心線到方刀架側面*大距離
|
205mm
|
|||
|
尾 座
|
頂尖套內孔錐度
|
MT4
|
||
|
頂尖套*大移動量
|
130mm
|
|||
|
橫向*大移動量
|
±10mm
|
|||
|
螺 紋
|
公制
|
0.45～20mm/r 30種
|
||
|
英制
|
80～ n/1" 35種
|
|||
|
模數
|
0.25～10mm 25種
|
|||
|
徑節
|
160～ DP 30種
|
|||
|
電 機
|
主電機
|
YD132M-8/4 B5 TH 3/4.5 KW
|
||
|
主電機轉速50HZ（60HZ）
|
750/1500 r/min (900/1800 r/min)
|
|||
|
冷卻泵電機
|
AYB-20TH 0.115 KW
|
|||
|
外形尺寸
長*寬*高 |
中心距
|
500mm
|
1700mm*900mm*1200mm
|
|
|
750mm
|
1950mm*900mm*1200mm
|
|||
|
1000mm
|
2150mm*900mm*1200mm
|
|||
|
1250mm
|
2350mm*900mm*1200mm
|
|||
|
凈 重
|
中心距
|
500mm
|
1200kg
|
|
|
750mm
|
1300kg
|
|||
|
1000mm
|
1400kg
|
|||
|
1250mm
|
1500kg
|
|||
|
皮帶
|
主傳動三角皮帶型號規格
|
A -1900 mm
|
||
注：C6232A*大工件長度為500mm、750mm和1000mm時，刀架*大行程（縱向）分別為360mm、610mm和860mm。
