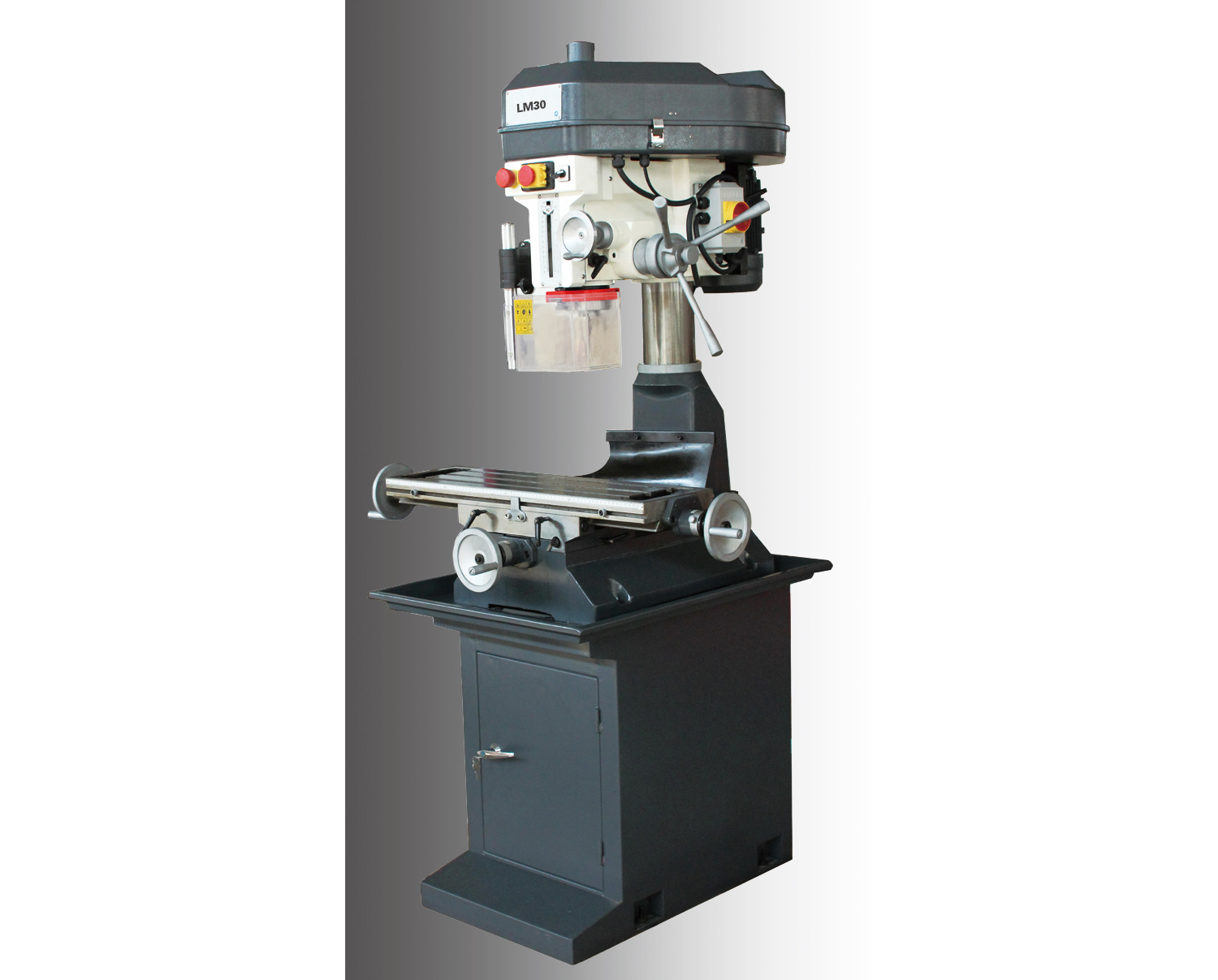

TYK25/TYK30型 鉆銑床
型號 Model TYK25 TYK30 產品編號 Code No. Z2102500 Z2103000 鉆銑能力 DRILLING-MILLING CAPACITY *大鉆孔直徑(鐵/鋼) Max.drilling capacity(Iron/Steel) ø25/ø20mm ø30/ø25mm 面銑直徑 Milling capacity cutter head ø63mm ø76mm 立銑直徑 Milling capacity end mill cutter ø20mm ø20mm 主軸 SPINDLE 主軸錐度 Spindle taper MT3 MT3 or R8 套筒行程 Sleeve travel 120mm 120mm 鉆銑頭 DRILL-MILL HEAD 主軸傾斜角度 Spindle inclined angle / / 主軸轉速 Spindle speed 100-2080rpm 100-2080rpm 十字工作臺 CROSS TABLE 工作臺（長x寬） Tabel(LxW) 585X190mm 730X210mm Y軸行程 Y-axis travel 168mm 210mm X軸行程 X-axis travel 370mm 500mm T型槽尺寸/長度/數量 T-slot size/distance/number 14mm/475mm/3 14mm/630mm/3 主軸端面至工作臺面距離 Distance spindle-...
分享
相關產品
描述
| 型號 | Model | TYK25 | TYK30 |
| 產品編號 | Code No. | Z2102500 | Z2103000 |
| 鉆銑能力 | DRILLING-MILLING CAPACITY | ||
| *大鉆孔直徑(鐵/鋼) | Max.drilling capacity(Iron/Steel) | ø25/ø20mm | ø30/ø25mm |
| 面銑直徑 | Milling capacity cutter head | ø63mm | ø76mm |
| 立銑直徑 | Milling capacity end mill cutter | ø20mm | ø20mm |
| 主軸 | SPINDLE | ||
| 主軸錐度 | Spindle taper | MT3 | MT3 or R8 |
| 套筒行程 | Sleeve travel | 120mm | 120mm |
| 鉆銑頭 | DRILL-MILL HEAD | ||
| 主軸傾斜角度 | Spindle inclined angle | / | / |
| 主軸轉速 | Spindle speed | 100-2080rpm | 100-2080rpm |
| 十字工作臺 | CROSS TABLE | ||
| 工作臺（長x寬） | Tabel(LxW) | 585X190mm | 730X210mm |
| Y軸行程 | Y-axis travel | 168mm | 210mm |
| X軸行程 | X-axis travel | 370mm | 500mm |
| T型槽尺寸/長度/數量 | T-slot size/distance/number | 14mm/475mm/3 | 14mm/630mm/3 |
| 主軸端面至工作臺面距離 | Distance spindle-cross table | 430mm | 440mm |
| 電機 | ELECTRIC SUPPLY | ||
| 電機功率 | Motor | 1.1KW | 1.5KW |
| 體積 | DIMENSIONS | ||
| 長x寬x高 | LxWxH | 730X670X1020mm | 950X760X1200mm |
| 凈重/毛重 | NW/GW | 270/320kg | 300/350kg |
