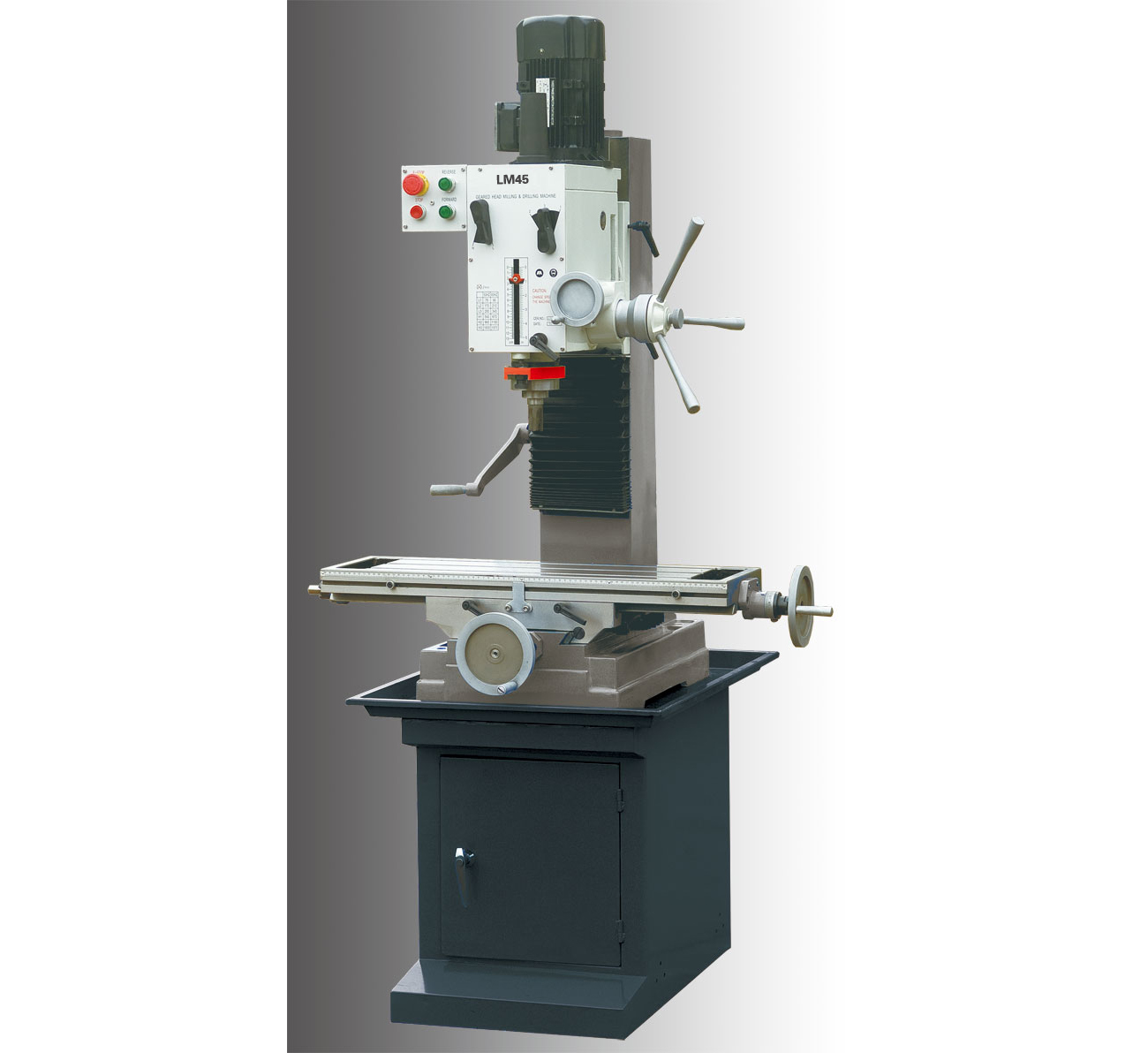

TYK45/TYK45L型 鉆銑床
型號 Model TYK45 TYK45L 產(chǎn)品編號 Code No. Z2104500 Z2104600 鉆銑能力 DRILLING-MILLING CAPACITY *大鉆孔直徑(鐵/鋼) Max.drilling capacity(Iron/Steel) ø45/ø32mm ø45/ø32mm 面銑直徑 Milling capacity cutter head ø80mm ø80mm 立銑直徑 Milling capacity end mill cutter ø32mm ø32mm 主軸 SPINDLE 主軸錐度 Spindle taper MT3 or MT4 or R8 MT3 or MT4 or R8 套筒行程 Sleeve travel 120mm 120mm 鉆銑頭 DRILL-MILL HEAD 主軸傾斜角度 Spindle inclined angle ±90° ±90° 主軸轉速 Spindle speed 75-1600rpm 75-1600rpm 十字工作臺 CROSS TABLE 工作臺（長x寬） Tabel(LxW) 800x240mm 1000x240mm Y軸行程 Y-axis travel 190mm 190mm X軸行程 X-axis travel 560mm 760mm T型槽尺寸/長度/數(shù)量 T-slot size/distance/number 14mm/630mm/3 14...
分類：
分享
描述
| 型號 | Model | TYK45 | TYK45L |
| 產(chǎn)品編號 | Code No. | Z2104500 | Z2104600 |
| 鉆銑能力 | DRILLING-MILLING CAPACITY | ||
| *大鉆孔直徑(鐵/鋼) | Max.drilling capacity(Iron/Steel) | ø45/ø32mm | ø45/ø32mm |
| 面銑直徑 | Milling capacity cutter head | ø80mm | ø80mm |
| 立銑直徑 | Milling capacity end mill cutter | ø32mm | ø32mm |
| 主軸 | SPINDLE | ||
| 主軸錐度 | Spindle taper | MT3 or MT4 or R8 | MT3 or MT4 or R8 |
| 套筒行程 | Sleeve travel | 120mm | 120mm |
| 鉆銑頭 | DRILL-MILL HEAD | ||
| 主軸傾斜角度 | Spindle inclined angle | ±90° | ±90° |
| 主軸轉速 | Spindle speed | 75-1600rpm | 75-1600rpm |
| 十字工作臺 | CROSS TABLE | ||
| 工作臺（長x寬） | Tabel(LxW) | 800x240mm | 1000x240mm |
| Y軸行程 | Y-axis travel | 190mm | 190mm |
| X軸行程 | X-axis travel | 560mm | 760mm |
| T型槽尺寸/長度/數(shù)量 | T-slot size/distance/number | 14mm/630mm/3 | 14mm/840mm/3 |
| 主軸端面至工作臺面距離 | Distance spindle-cross table | 470mm | 470mm |
| 電機 | ELECTRIC SUPPLY | ||
| 電機功率 | Motor | 1.5KW | 1.5KW |
| 體積 | DIMENSIONS | ||
| 長x寬x高 | LxWxH | 1015x1015x1425mm | 1200x760x1150mm |
| 凈重/毛重 | NW/GW | 312/378kg | 375/400kg |
