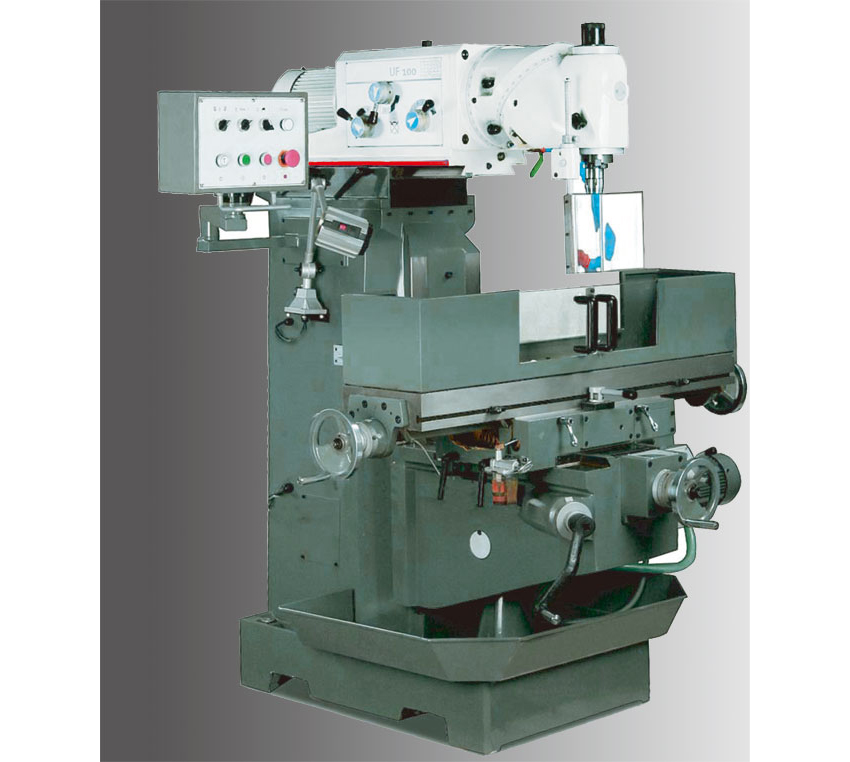

TYK100型 萬能升降臺銑床
型號 Model TYK100 產品編號 Code No. Z2210000 加工范圍 CAPACITY 鉆孔直徑 Drilling capacity(max.) ø50mm 面銑直徑 Milling capacity cutter head(max.) ø125mm 立銑直徑 Milling capacity end mill cutter(max.) ø25mm 主軸 SPINDLE HOLDING FIXTURE 主軸錐度 Spindle holding fixture ISO40(DIN2080,DIN69871) 套筒直徑 Sleeve diameter no sleeve 套筒行程 Sleeve travel 0 鉆銑頭 DRILL-MILL HEAD 主軸回轉角度 Head rotation 360° 主軸轉速 Spindle speed 45-1660rpm Z軸手動行程 Z-axis travel manual 380mm 十字工作臺 CROSS TABLE 工作臺（長×寬） Tabel(LxW) 1120x260mm X軸自動行程 X-axis travel automatic 600mm Y軸自動行程 Y-axis travel automatic 300mm 工作臺進給（9級） Table feed(9 steps) 24-402mm/min T型槽尺寸寬度/距離/數量 T-slot size/distance/number 14mm / 63mm / 3 主軸端面至工作臺面*大距離...
分享
相關產品
描述
| 型號 | Model | TYK100 |
| 產品編號 | Code No. | Z2210000 |
| 加工范圍 | CAPACITY | |
| 鉆孔直徑 | Drilling capacity(max.) | ø50mm |
| 面銑直徑 | Milling capacity cutter head(max.) | ø125mm |
| 立銑直徑 | Milling capacity end mill cutter(max.) | ø25mm |
| 主軸 | SPINDLE HOLDING FIXTURE | |
| 主軸錐度 | Spindle holding fixture | ISO40(DIN2080,DIN69871) |
| 套筒直徑 | Sleeve diameter | no sleeve |
| 套筒行程 | Sleeve travel | 0 |
| 鉆銑頭 | DRILL-MILL HEAD | |
| 主軸回轉角度 | Head rotation | 360° |
| 主軸轉速 | Spindle speed | 45-1660rpm |
| Z軸手動行程 | Z-axis travel manual | 380mm |
| 十字工作臺 | CROSS TABLE | |
| 工作臺（長×寬） | Tabel(LxW) | 1120x260mm |
| X軸自動行程 | X-axis travel automatic | 600mm |
| Y軸自動行程 | Y-axis travel automatic | 300mm |
| 工作臺進給（9級） | Table feed(9 steps) | 24-402mm/min |
| T型槽尺寸寬度/距離/數量 | T-slot size/distance/number | 14mm / 63mm / 3 |
| 主軸端面至工作臺面*大距離 | Distance spindle-cross table(max.) | 480mm |
| 電機 | ELECTRIC SUPPLY | |
| 電機功率 | Motor | 2.2KW 380V-50Hz |
| 冷卻泵電機功率 | Motor coolant pump | 40W |
| 外形尺寸及重量 | DIMENSIONS AND WEIGHT | |
| 外形尺寸（長×寬×高） | size(L×W×H) | 1655x1325x1730mm |
| 包裝尺寸（長×寬×高） | packing size(L×W×H) | 1600x1520x2220mm |
| 凈重/毛重 | Net weight/Gross weight | 1200/1320kg |
