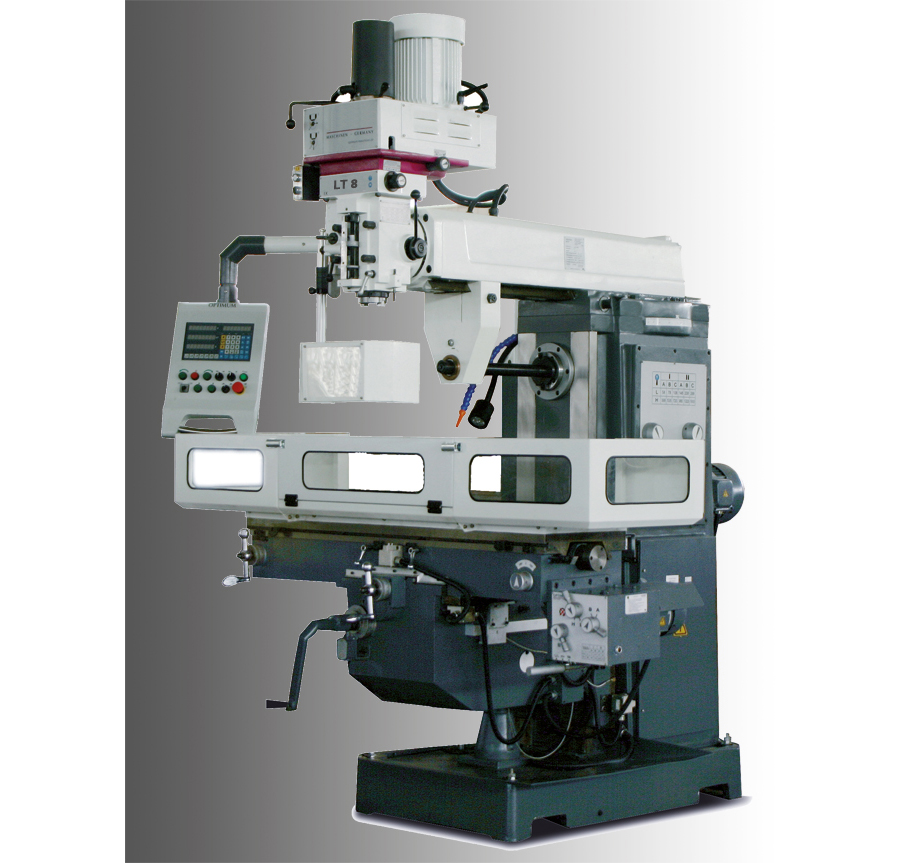

TYK8型 多功能鉆銑床
型號 Model TYK8 貨號 Item no. Z2280000 電器容量 Electrical connection 總電機功率 Total connected value 10 kW 400 V / 3 Ph ~50 Hz 臥銑電機功率 Motor vertical spindle 5.5 kW 立銑電機功率 Motor horizontal spindle 4 kW 冷卻泵功率 Motor coolant pump 90 W 立銑 Spindle taper 鉆孔能力 Drilling capacity in steel (S235JR) Ø 30 mm 持續鉆孔能力 Continuous drilling capacity in steel (S235JR) Ø 21 mm *大面銑直徑 Milling head dimension max. Ø 125 mm *大立銑直徑 End mill dimension max. Ø 25 mm 立銑 Spindle taper vertical 主軸錐度 Spindle taper ISO 40 主軸轉速 Spindle speed 60 - 4660 rpm 轉速級數 Gear stages 20 steps 臥銑 Spindle taper horizonal 主軸錐度 Spindle taper ISO 50 主軸轉速 Spindle speed 58 - 1800 rpm 齒輪級數 Gear stages 12 steps 十字工作臺 Cross table 工作臺尺寸 Table length x wi...
分享
相關產品
描述
| 型號 | Model | TYK8 |
| 貨號 | Item no. | Z2280000 |
| 電器容量 | Electrical connection | |
| 總電機功率 | Total connected value | 10 kW 400 V / 3 Ph ~50 Hz |
| 臥銑電機功率 | Motor vertical spindle | 5.5 kW |
| 立銑電機功率 | Motor horizontal spindle | 4 kW |
| 冷卻泵功率 | Motor coolant pump | 90 W |
| 立銑 | Spindle taper | |
| 鉆孔能力 | Drilling capacity in steel (S235JR) | Ø 30 mm |
| 持續鉆孔能力 | Continuous drilling capacity in steel (S235JR) | Ø 21 mm |
| *大面銑直徑 | Milling head dimension max. | Ø 125 mm |
| *大立銑直徑 | End mill dimension max. | Ø 25 mm |
| 立銑 | Spindle taper vertical | |
| 主軸錐度 | Spindle taper | ISO 40 |
| 主軸轉速 | Spindle speed | 60 - 4660 rpm |
| 轉速級數 | Gear stages | 20 steps |
| 臥銑 | Spindle taper horizonal | |
| 主軸錐度 | Spindle taper | ISO 50 |
| 主軸轉速 | Spindle speed | 58 - 1800 rpm |
| 齒輪級數 | Gear stages | 12 steps |
| 十字工作臺 | Cross table | |
| 工作臺尺寸 | Table length x width | 1320 x 360 mm |
| 工作臺進給 | Table feed (9 steps) | 15 - 370 mm/min |
| *大承載重量 | Load of cross table (max.) | 350 kg |
| T型槽尺寸寬度/距離/數量 | T-slot size / distance / number | 18 mm/80 mm/3 |
| X軸自動行程 | X-axis Travel automatic | 980 mm |
| X軸工作臺進給 | X-axis Table feed | 15 - 370 mm/min |
| Y軸自動行程 | Y-axis Travel automatic | 300 mm |
| Y軸工作臺進給 | Y-axis Table feed | 575 mm/min |
| Z軸自動行程 | Z-axis Travel automatic | 450 mm |
| Z軸工作臺進給 | Z-axis Table feed | 575 mm/min |
| 尺寸 | Dimensions | |
| 長x寬x高 | Length x width x height | 1900x1900x2250mm |
| 總重量 | Total weight | 2200/2400 kg |
