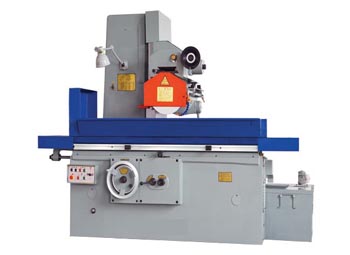

TYK-M7130型 平面磨床
一、用途與特點： TYK-M7130平面磨床采用砂輪周邊進行磨削，工作臺縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作臺快速運動采用緩沖裝置，無撞擊現像，結構先進。 二、技術參數 序號 項 目 規格參數 1 *大磨削尺寸（寬*長*高） 320*1000*400mm 2 工作臺縱向行程（*大） 1100mm 3 工作臺縱向移動速度 3--27m/min 4 工作臺縱向撞擊緩沖距離 30mm 5 工作臺T型槽（槽數*寬度） 3*18 6 砂輪軸中心至工作臺面距離（*大） ≥580mm 7 垂直進給手輪刻度盤值 手輪每格 0.01mm 8 垂直進給手輪刻度盤值手輪每轉 1.00mm 9 加工表面對基面的平行度縱向 1000:0.015mm 10 加工表面對基面的平行度橫向 300:0.01mm 11 凈重*毛重...
分類：
分享
相關產品
描述
一、用途與特點：
TYK-M7130平面磨床采用砂輪周邊進行磨削，工作臺縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作臺快速運動采用緩沖裝置，無撞擊現像，結構先進。
二、技術參數
|
序號
|
項 目
|
規格參數
|
|
1
|
*大磨削尺寸（寬*長*高）
|
320*1000*400mm
|
|
2
|
工作臺縱向行程（*大）
|
1100mm
|
|
3
|
工作臺縱向移動速度
|
3--27m/min
|
|
4
|
工作臺縱向撞擊緩沖距離
|
30mm
|
|
5
|
工作臺T型槽（槽數*寬度）
|
3*18
|
|
6
|
砂輪軸中心至工作臺面距離（*大）
|
≥580mm
|
|
7
|
垂直進給手輪刻度盤值
|
手輪每格 0.01mm
|
|
8
|
垂直進給手輪刻度盤值手輪每轉
|
1.00mm
|
|
9
|
加工表面對基面的平行度縱向
|
1000:0.015mm
|
|
10
|
加工表面對基面的平行度橫向
|
300:0.01mm
|
|
11
|
凈重*毛重
|
3600 kg*4500kg
|
|
12
|
電機總功率
|
8.99kw
|
|
13
|
液壓泵電機功率
|
3kw
|
|
14
|
磨頭電機功率
|
5.5kw
|
|
15
|
快速升降電機功率
|
0.37kw
|
|
16
|
砂輪軸轉速
|
rpm1450
|
|
17
|
表面粗糙度
|
Ra0.63um
|
|
18
|
磨頭*大移動量橫向（手動及液壓）
|
≥350mm
|
|
19
|
磨頭*大移動量橫向（加長）
|
450mm
|
|
20
|
加工表面對基面的平行度橫向
|
300:0.01 mm
|
|
21
|
砂輪尺寸（外徑*寬*內徑）
|
φ350*40*φ127mm
|
|
22
|
外形尺寸（長*寬*高）
|
2295*1673*2267mm
|
