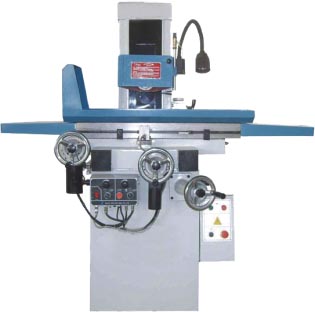

TYK-M618型 臥軸平面磨床
一、功能特點： 1、機床結構合理，剛性好，外型美觀，操作方便。 2、工作臺橫向運動采用可實現機械傳動和手動傳動。 3、工作臺縱向移動可實現機械傳動和手動傳動。 4、可磨削各種平面或通過砂輪修形進行復雜形面的磨削，適于不需機動進刀的磨削加工,公司根據用戶需要配有永磁吸盤或電磁吸盤。 ? 二、技術參數： 序號 項??? 目 規格參數 1 磨削工件*大尺寸(長*寬*高)?? 460*190*195mm? 2 工作臺縱向移動量????????????? 500mm 3 工作臺橫向移動量???????????????? 190mm 4 工作臺面至主軸中心*大距離??? 335mm 5 工作臺*大承受量???????????????? 200Kg 6 工作臺臺面尺寸 (長*寬)????? 460*180mm? 7 工作臺T型槽?????????????????????? 14*1 mm*n 8 工作臺速度(無級變速)??????????? 3-25 m/min 9 前后手輪進刀量?????????????????? 0.02/格 2.5/圈mm 10 前后自動進給(無級變速) 0.5-20mm 11 前后快速進給 144 r/min 12 砂輪尺寸 (外徑*寬度*內徑 ...
分享
相關產品
描述
一、功能特點：
1、機床結構合理，剛性好，外型美觀，操作方便。
2、工作臺橫向運動采用可實現機械傳動和手動傳動。
3、工作臺縱向移動可實現機械傳動和手動傳動。
4、可磨削各種平面或通過砂輪修形進行復雜形面的磨削，適于不需機動進刀的磨削加工,公司根據用戶需要配有永磁吸盤或電磁吸盤。
?
二、技術參數：
|
序號
|
項??? 目
|
規格參數
|
|
1
|
磨削工件*大尺寸(長*寬*高)??
|
460*190*195mm?
|
|
2
|
工作臺縱向移動量?????????????
|
500mm
|
|
3
|
工作臺橫向移動量????????????????
|
190mm
|
|
4
|
工作臺面至主軸中心*大距離???
|
335mm
|
|
5
|
工作臺*大承受量????????????????
|
200Kg
|
|
6
|
工作臺臺面尺寸 (長*寬)?????
|
460*180mm?
|
|
7
|
工作臺T型槽??????????????????????
|
14*1 mm*n
|
|
8
|
工作臺速度(無級變速)???????????
|
3-25 m/min
|
|
9
|
前后手輪進刀量??????????????????
|
0.02/格 2.5/圈mm
|
|
10
|
前后自動進給(無級變速)
|
0.5-20mm
|
|
11
|
前后快速進給
|
144 r/min
|
|
12
|
砂輪尺寸 (外徑*寬度*內徑 )
|
180*13*31.75mm?
|
|
13
|
主軸轉速????
|
50Hz2850rpm
|
|
14
|
調頻電機
|
30-6000 rpm?
|
|
15
|
磨頭電機功率
|
1.1Kw
|
|
16
|
電機總功率
|
1.29Kw
|
|
17
|
表面粗糙度
|
Ra0.32μm?
|
|
18
|
總輸入功率
|
150w
|
|
19
|
加工表面對基面的平行度?
|
300:0.005mm
|
|
20
|
X-進給器輸出轉速
|
?0-225轉/分
|
|
21
|
X-進給器尺寸
|
280*130*120mm??
|
|
22
|
Y-進給器輸出轉速?
|
?0-120轉/分
|
|
23
|
Y-進給器尺寸
|
280×130*1 20mm?
|
|
24
|
前后自動運動電機
|
0.2Kw
|
|
25
|
左右自動給進電機
|
0.2Kw
|
|
26
|
機床外形尺寸(長*寬*高)
|
1550*1150*1590mm
|
|
27
|
包裝箱尺寸(長*寬*高)?
|
1020*1150*1760mm?
|
|
28
|
毛重、凈重
|
O.77、 0.67T
|
?
