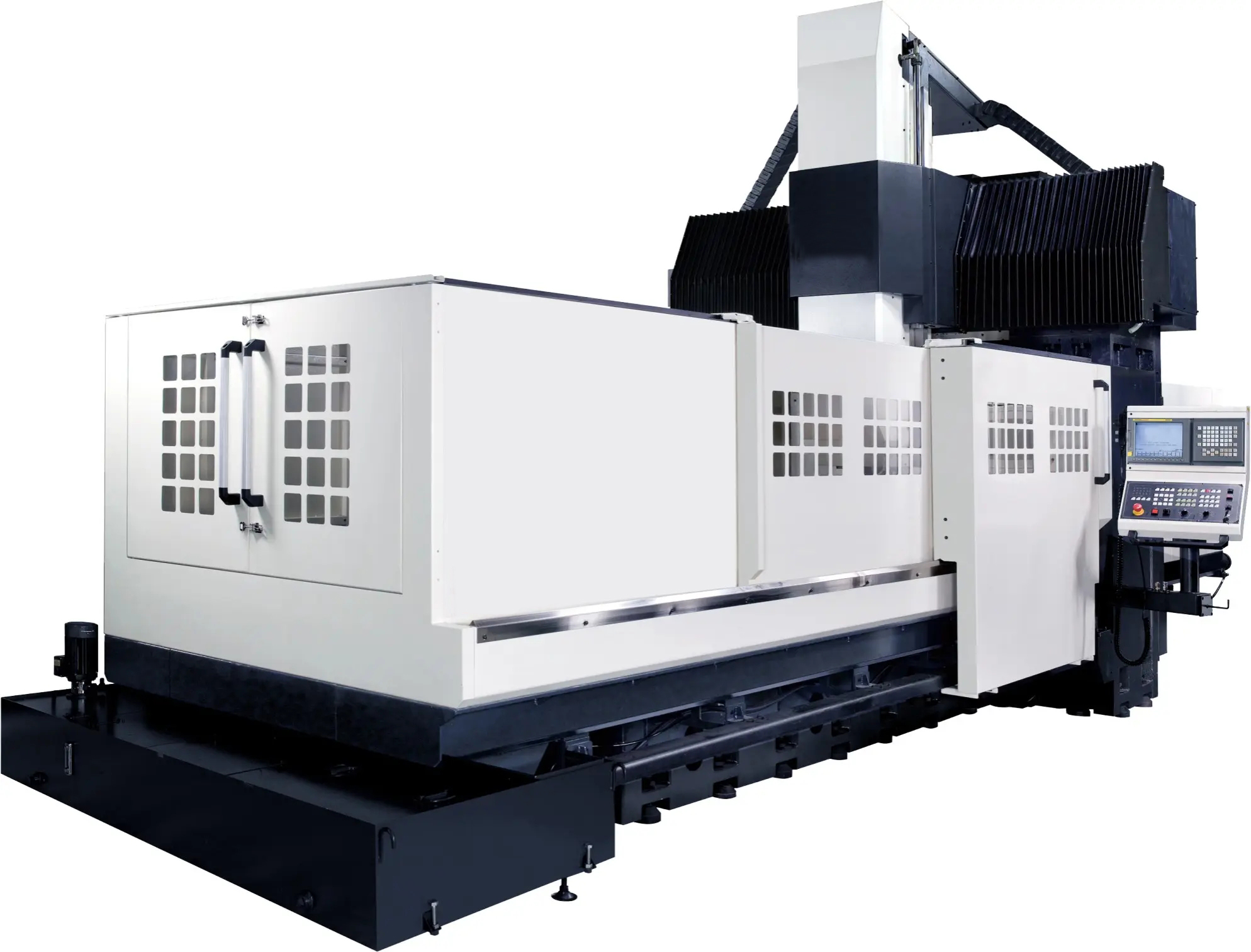

TYK1390/TYK1390A型 數控龍門加工中心
相關產品
一、標準配置：
國產操作系統
1、臺灣主軸
2、臺灣絲桿
3、硬軌：Y向4軌，滑動面貼塑
4、線軌：臺灣德國滾柱直線導軌
5、日本德國軸承
6、臺灣刀庫
7、電器原件：法國施耐德
8、氣動原件：臺灣亞德客
9、電器箱冷熱交換器
10、自動潤滑油泵
11、加工中心專用高功率冷卻泵
12、手持氣槍
13、XYZ三軸護罩
14、工件冷卻兩水一氣
15、三色警示燈
16、剛性攻絲
17、地基螺絲及墊塊
18、操作機維護使用手冊
19、RS232、CF卡與USB接口
20、立體封閉式防護
二、產品參數：
|
型號 |
單位 |
LGC1390/LGM1390A |
|
X軸行程 |
mm |
1400 |
|
Y軸行程 |
mm |
1200 |
|
Z軸行程 |
mm |
700 |
|
兩立柱之間寬度 |
mm |
1000 |
|
主軸端面到工件臺距離 |
mm |
150-850 |
|
Z軸切削速度 |
mm/min |
0-5000 |
|
工件臺規格（長×寬） |
mm |
1400×700 |
|
載重 |
kg |
1200 |
|
T型槽（槽數×槽寬×槽距） |
mm |
5×22×160 |
|
快速位移 |
m/min |
24/24/20 |
|
主軸轉速范圍 |
r/min |
50-6000 |
|
主軸錐孔 |
type |
BT40-150/BT50-150 |
|
圓盤式/鏈?zhǔn)降稁?kù)（數控銑不含刀庫） |
? |
BT40-24T/BT50-24T |
|
刀具直徑 |
mm |
空刀￠120滿刀￠80 |
|
刀具長度 |
mm |
300 |
|
刀具重量 |
kg |
7 |
|
刀庫形式 |
? |
圓盤式刀庫 |
|
主軸伺服電機 |
kw |
11 |
|
X、Y、Z軸伺服電機 |
kw |
3 |
|
操作系統 |
? |
FANUC/西門子/三菱/新代 |
|
定位精度 |
mm |
300mm/±0.0075mm |
|
重復定位精度 |
mm |
300mm/±0.005mm |
|
氣源壓力 |
MPa |
0.8 |
|
電器容量 |
kw |
25 |
|
機床輪廓尺寸（LxWxH) |
mm |
4900×3400×4400 |
|
機床重量 |
T |
13 |
