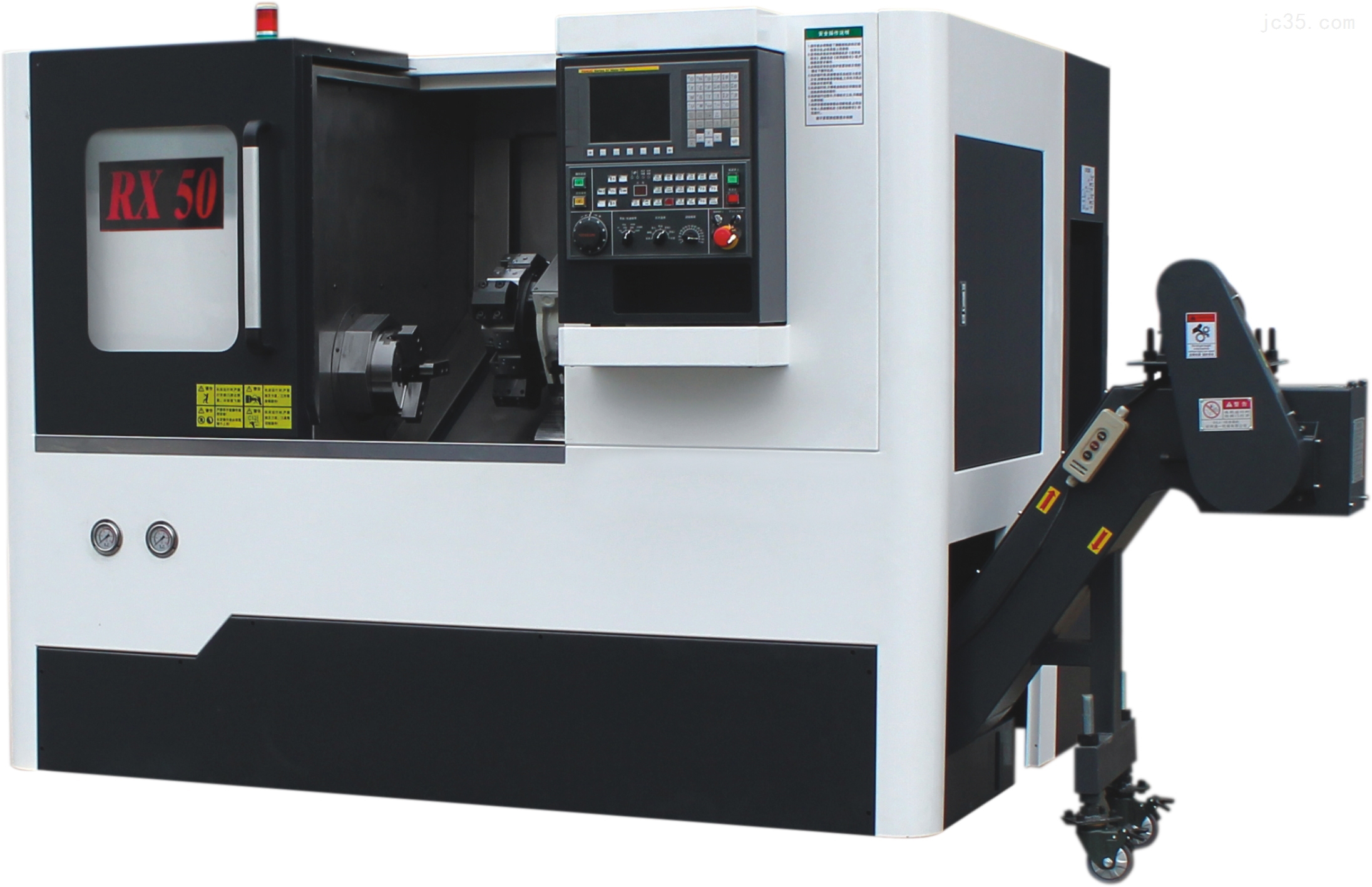

TYK-RX50型 高精度斜床身數控車床
相關產品
TYK-RX50型 高精度斜床身數控車床雙坐標兩軸聯動，半閉環控制數控車床。主機采用整體45°斜床身結構布置，高精度直線導軌，滾珠絲杠驅動。動態特性好，精度高，剛性強。防護采用全封閉防護，標配自動排屑器，排屑性能好。
|
加工范圍 |
床身上最大回轉直徑 |
(mm) |
380 |
|
滑板上回轉直徑 |
(mm) |
180(軸類) |
|
|
最大工件直徑 |
(mm) |
250（盤類/刀塔） |
|
|
主軸 |
主軸轉速范圍 |
|
50-4200轉/分鐘 |
|
主軸轉速級數 |
|
無級 |
|
|
主軸孔徑 |
(mm) |
Φ56 |
|
|
卡盤 Cluck |
|
特配 |
|
|
|
|
標配（￠160） |
|
|
主電機功率 |
(kW) |
5.5（伺服） |
|
|
進給 |
Z軸行程 |
(mm) |
450 |
|
X軸行程 |
(mm) |
150 |
|
|
快速移動速度X/Z |
(m/min) |
20/20 |
|
|
最小輸入單位X/Z |
(mm) |
0.001 |
|
|
驅動電機扭矩X/Z |
N.M |
伺服1.2/1.2 |
|
|
位置精度 |
重復定位精度X/Z |
(ISO) |
0.005/0.005 |
|
(排)刀架 |
臥式八工位 |
|
標配 |
|
車刀刀體尺寸 |
(mm) |
20×20 |
|
|
刀架重復定位精度 |
|
0.005 |
|
|
刀架換刀時間 |
|
0.5 |
|
|
尾座 |
尾座套筒行程 |
|
125 |
|
尾座套筒直徑/錐孔 |
|
Φ60/MT4 |
|
|
切削工件 |
工件精度 |
It6 |
|
|
工件粗糙度 |
Ra0.8(有色金屬) Ra1.6(剛件) |
|
|
|
控制系統 |
法那科(選配) |
|
|
|
廣數 |
|
|
|
|
機床尺寸 長×寬×高 (L×W×H) (mm) |
2050*1625*1640 |
|
|
|
機床重量 |
2500(參考重量) |
|
|
