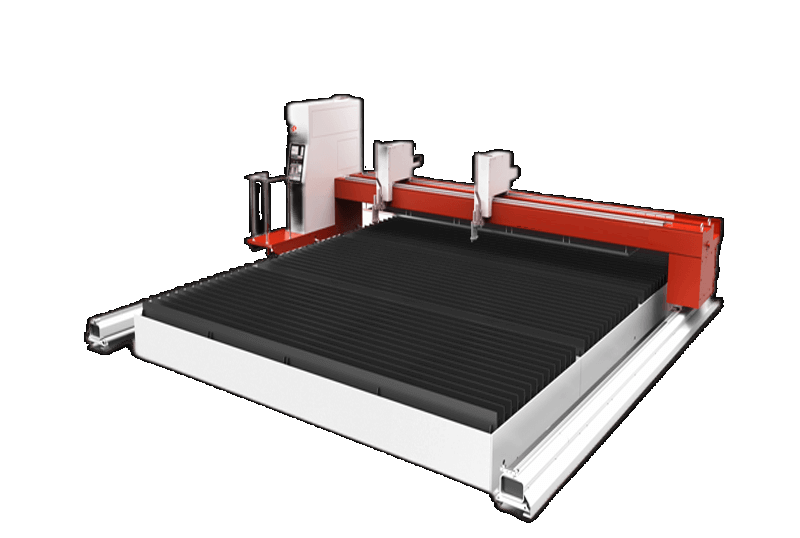

TYK-QG032型 數控等離子切割機
相關產品
一、產品介紹
TYK-QG032型 數控等離子切割機配置高端進口精細等離子電源，具備個性化定制，滿足自動化、信息化、智能化開發需求。適用于工程機械、船舶海工、礦山機械、動力機車、農業機械、機械設備、核能制造、鋼箱梁制造、鋼結構等。
二、產品優勢
1、PDF32數控系統，自主可控，支持個性化定制開發，具備智能互聯、智慧化生產要求；
2、EtherCAT總線系統驅動器和IO、配置進口等離子電源、方便易用的操作界面；
3、業界唯一大截面輕量一體化橫梁結構，具有高穩定性及高精度；
4、人機交互，具備良好的人機操作體驗；
5、結合國外先進研發技術以及國家工業設計中心AI設計，業內頂尖的設備視覺外觀；
6、單槍等離子、雙槍等離子、火焰、鋅粉劃線、噴墨噴碼劃線、鋼針打標等多種可選配置。
三、技術參數
|
序號 |
內容 |
技術指標 |
|
1 |
切割寬度 |
1500～6000mm |
|
2 |
切割長度 |
3000～50000mm |
|
3 |
等離子切割厚度 |
1～50mm |
|
4 |
火焰切割厚度 |
0-100mm |
|
5 |
切割材料 |
碳鋼、不銹鋼、鋁 |
|
6 |
切割斷面 |
I型 |
|
7 |
割炬升降行程 |
200mm |
|
8 |
空車速度 |
24000mm/min |
|
9 |
等離子切割速度 |
0～6000mm/min |
|
10 |
定位精度 |
±0.20mm |
|
11 |
重復定位精度 |
±0.10mm |
|
12 |
對角線偏差 |
±0.5mm/（2m*4m） |
|
13 |
斷面垂直度 |
≤︱1-2︳° |
|
14 |
斷面粗糙度 |
Ra12.5 |
|
15 |
可配割炬數 |
1-6個 |
|
16 |
可配割炬項 |
等離子、火焰、鋅粉劃線、噴墨噴碼劃線、鋼針打標 |
|
17 |
除塵方案 |
干式吹吸、干式雙吸、干式下抽風、半干式、水床 |
