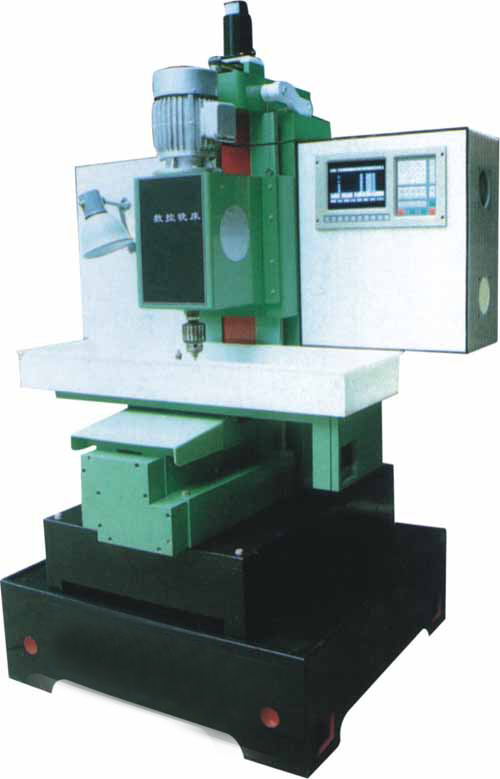

TYK-125型 教學用數控銑床
TYK-125型 數控銑床是教學數控模擬銑床，配備了高可靠性的WA-2000M數控系統。該機床能實現三坐聯動，完成對塑料制品的銑、鉆、鉸等基本切削運動，并能加工形狀復雜的零件。 一、特點：1、機床采用矩形導軌，鋁合金絲桿，導軌采用硬質工程塑料制造。2、機床主軸采用進口變頻器實現無級變速。3、機床配胡標準的RS232接口與計算機通訊，CAD/CAM聯網加工。二、用途：1、控制聯動軸數：三軸+主軸變頻控制。2、10”CRT顯示，中、英文提示/全屏幕提示。3、RS232接口通訊，全光電隔離，抗干擾性強。4、刀具長度補償、半徑補償、絲桿的間隙補償。 5、直線、圓弧插補、圖形模擬顯示，動態圖形跟蹤。6、標準ISO代碼、G、M、F、S、T鍵盤/DNC串行口輸入，前臺加工，后臺編輯。7、零件程序存儲容量：56K（約3000段程序） 規格： 主軸鉆夾頭裝夾范圍 1-13 主軸轉速范圍 100-1500rpm 工作臺面積 840*250mm 工作臺三向選行程（X、Y、Z） 450*250*250mm 主電動機功率 1.5KW T型槽數 3 機床外形尺寸（長*寬*高） 1...
分享
描述
TYK-125型 數控銑床是教學數控模擬銑床，配備了高可靠性的WA-2000M數控系統。該機床能實現三坐聯動，完成對塑料制品的銑、鉆、鉸等基本切削運動，并能加工形狀復雜的零件。
一、特點：
1、機床采用矩形導軌，鋁合金絲桿，導軌采用硬質工程塑料制造。
2、機床主軸采用進口變頻器實現無級變速。
3、機床配胡標準的RS232接口與計算機通訊，CAD/CAM聯網加工。
二、用途：
1、控制聯動軸數：三軸+主軸變頻控制。
2、10”CRT顯示，中、英文提示/全屏幕提示。
3、RS232接口通訊，全光電隔離，抗干擾性強。
4、刀具長度補償、半徑補償、絲桿的間隙補償。
5、直線、圓弧插補、圖形模擬顯示，動態圖形跟蹤。
6、標準ISO代碼、G、M、F、S、T鍵盤/DNC串行口輸入，前臺加工，后臺編輯。
7、零件程序存儲容量：56K（約3000段程序）
規格：
|
主軸鉆夾頭裝夾范圍
|
1-13
|
|
主軸轉速范圍
|
100-1500rpm
|
|
工作臺面積
|
840*250mm
|
|
工作臺三向選行程
（X、Y、Z） |
450*250*250mm
|
|
主電動機功率
|
1.5KW
|
|
T型槽數
|
3
|
|
機床外形尺寸（長*寬*高）
|
1300*100*2100mm
|
|
機床重量
|
450kg
|
◆相關數控實訓考核系統：
機電一體化數控實訓裝置
