一、產品概述
   TYK-ZT02F型 數控銑床拆裝裝調維修實訓系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控車床裝調維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、銑工等工種的考核與鑒定。

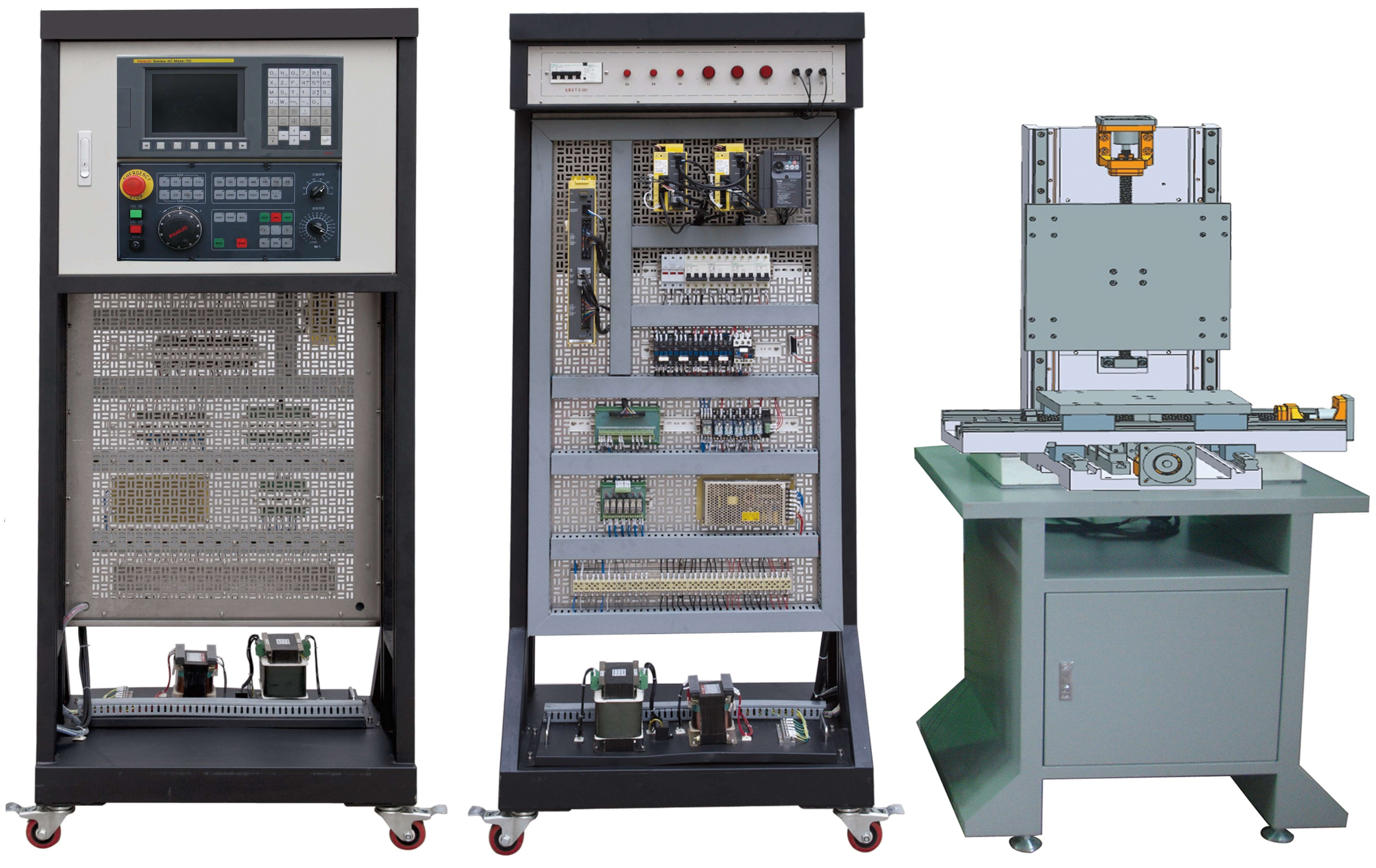

 機床實訓柜正面                                      機床實訓柜反面                                            三坐標平臺

二、產品特點
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。
2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了法那科數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床裝調的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
三、技術性能
1．輸入電源：三相四線AC380V±10%  50Hz
2．裝置容量：＜2kVA
3．外形尺寸：800mm×600mm×1800mm（機床實訓柜）
四、產品結構和組成
1．系統由機床實訓柜、三坐標平臺等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為不銹鋼網孔板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。
3．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
4．?dāng)?shù)控系統采用法那科主流數控系統，能滿足不同類型機床的實訓教學。
5．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。
6.X/Y/Z軸進給傳動系統由滾珠絲杠螺母副、圓形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
五、實訓項目
1、了解數控系統結構與性能 ；
2、學習數控系統的安裝與連接；
3、學習數控系統的操作與編程；
4、學習數控系統基本參數的設置與調試；
5、學習數控系統進給軸參數設置與調試；
6、學習數控系統模擬主軸參數設置與調試；
7、學習數控系統的數據傳輸與備份；
8、培養PMC的編程與調試能力；
9、培養電氣識圖和電氣設計能力；
10、培養電氣元件的安裝與接線能力；
11、學習系統啟?？刂齐娐返脑O(shè)計與接線；
12、學習各軸限位、回零等模塊控制電路的設計與接線；
13、學習βi系列數字伺服驅動單元控制電路的設計、連接與調試；
14、學習模擬主軸驅動單元變頻器控制電路的設計、連接與調試；
15、培養數控系統的故障診斷及維護維修能力。
六、系統配置
表1：基本配置

表2：配套工具清單（每套設備配置1套）

 表3、耗材清單（每套設備配置3套）
