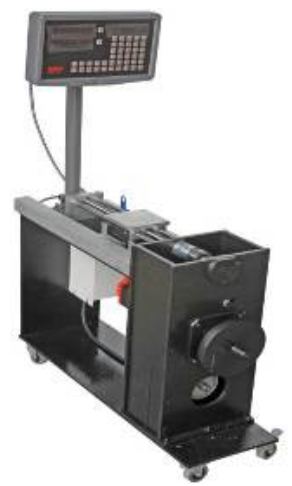

一、設備功能說明 伺服電機負載實訓設備包含單坐標數控滑臺、光柵尺單元、模擬負載單元、慣量飛輪單元、傳動輪組構成?？捎糜跀?shù)控維修教學中對伺服電機的參數優化、伺服系統的幅頻特性分析、了解伺服參數調整對加工工件的影響等實用的教學項目。 該模塊整體由鋼板結構組合而成，底部安裝有移動滾輪，方便移動，伺服電機傳動、負載、慣量合成一體，構成傳動輪組，完成負載與慣量的實訓項目，后部安裝有滾珠絲桿、光柵尺檢測，完成精度檢測的實訓項目。 二、設備實訓項目 1、數控機床精度調試（光柵尺模塊） 2、伺服電機的負載能力測試（模擬負載模塊） 3、伺服電機慣量測試（慣量飛輪模塊） 4、帶負載伺服電機加減速調試 5、反向間隙調整實訓 6、行程限位參數設定實訓 7、回零參數設置實訓 三、技術參數 1、伺服電機扭矩：4NM（需單獨配置） 2、最大負載扭矩：25NM 3、絲杠行程：240mm 4、絲杠參數（直徑mm/螺距mm）:14/05 5、外形尺寸：長×寬×高＝750×220×600；...
