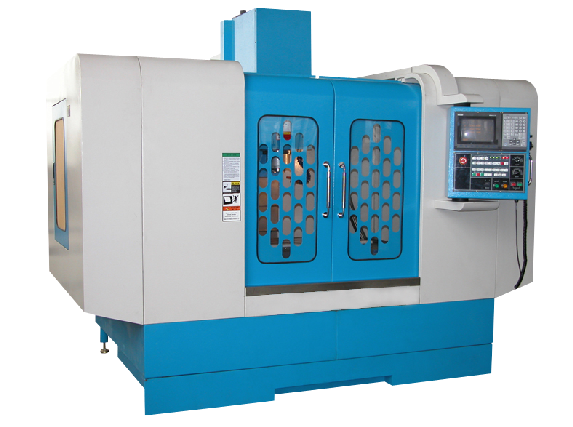

TYK-SK107D型7130數控銑床實訓設備（實物）
一、設備功能說明 數控銑床采用真實的數控銑床結構， X、Y、Z軸由伺服電機控制，主軸由變頻器控制，X、Y、Z軸拖板采用滾珠絲桿進行傳動，Z軸需要配置帶抱閘的電機，可以進行各種盤類、板類、殼體、凸輪、模具等復雜零件的加工，可完成鉆、銑、鏜、擴、鉸等多種工序加工。 機床的導軌采用硬軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，外形美觀實用。 二、技術參數 1、工作臺面積 長(mm)×寬：700×250 2、T型槽 數量-寬–間距 ： 3-12-75 3、 X/Y/Z軸行程 ：390/260/340 4、主軸最高轉速(Rpm):4000 5、主軸功率：3KW 6、主電機功率（kW）: 2.2 7、快速移動速度 (m/min）: 10/10/8 8、定位精度 :0.02 9、機床重量 : 2000 10、使用氣壓Mpa: 0.6 11、機床外形尺寸:長(mm)×寬×高 2100×1800×2160...
分享
描述
一、設備功能說明
數控銑床采用真實的數控銑床結構， X、Y、Z軸由伺服電機控制，主軸由變頻器控制，X、Y、Z軸拖板采用滾珠絲桿進行傳動，Z軸需要配置帶抱閘的電機，可以進行各種盤類、板類、殼體、凸輪、模具等復雜零件的加工，可完成鉆、銑、鏜、擴、鉸等多種工序加工。
機床的導軌采用硬軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，外形美觀實用。
二、技術參數
1、工作臺面積 長(mm)×寬：700×250
2、T型槽 數量-寬–間距 ： 3-12-75
3、 X/Y/Z軸行程 ：390/260/340
4、主軸最高轉速(Rpm):4000
5、主軸功率：3KW
6、主電機功率（kW）: 2.2
7、快速移動速度 (m/min）: 10/10/8
8、定位精度 :0.02
9、機床重量 : 2000
10、使用氣壓Mpa: 0.6
11、機床外形尺寸:長(mm)×寬×高 2100×1800×2160
