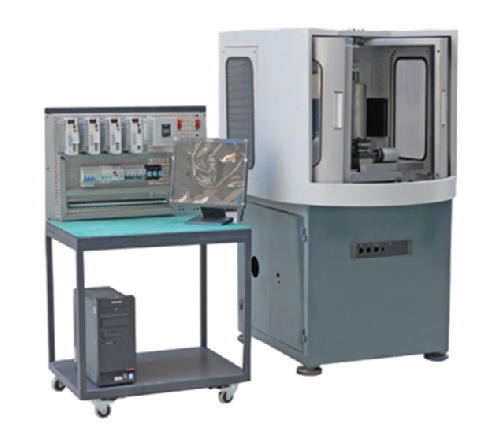

TYK-SK012型多軸機床實訓設備
一、設備介紹： ??該設備把數控車床、數控銑床、龍門銑床、雕銑機經過創新的機械設計組合而成，包含四個進給軸（X1、X2(Y)、Z1、Z2、兩個主軸，一個主軸采用伺服電機控制（A軸），一個主軸采用模擬量控制及一個4工位電動刀架，控制系統可以選用五軸四聯動的標準CNC,也可以選用運動控制卡進行控制，適合于自動化專業、數控專業、機電專業、計算機專業的運動控制實訓與CNC軟件開發的課題設計。 二、功能： 1、多軸數控機床的控制實訓 2、數控車床、數控銑床、龍門銑床控制實訓 3、主軸電機的速度與位置控制方式實訓 4、可使用VB、VC、C++r等高級編程語言，調用運動函數，人機界面、控制軟件的開發實訓 5、五軸四聯動數控系統的控制實訓 三、技術參數： 最大加工尺寸（X1、Z1、Y）： 200×150×120 mm 最大車削直徑（棒料）: 28mm 最大車削長度: 80mm 電動刀架：LD4 X1（銑）軸最大行程：260mm Z1（銑）軸最大行程：150mm Y（銑）X2（車削）軸最大行程： 120mm Z2（車削）軸最大行程：100mm 車床主軸轉速：3000mm/min 銑床主軸轉速： 3000mm...
分享
描述
一、設備介紹：
??該設備把數控車床、數控銑床、龍門銑床、雕銑機經過創新的機械設計組合而成，包含四個進給軸（X1、X2(Y)、Z1、Z2、兩個主軸，一個主軸采用伺服電機控制（A軸），一個主軸采用模擬量控制及一個4工位電動刀架，控制系統可以選用五軸四聯動的標準CNC,也可以選用運動控制卡進行控制，適合于自動化專業、數控專業、機電專業、計算機專業的運動控制實訓與CNC軟件開發的課題設計。
二、功能：
1、多軸數控機床的控制實訓
2、數控車床、數控銑床、龍門銑床控制實訓
3、主軸電機的速度與位置控制方式實訓
4、可使用VB、VC、C++r等高級編程語言，調用運動函數，人機界面、控制軟件的開發實訓
5、五軸四聯動數控系統的控制實訓
三、技術參數：
- 最大加工尺寸（X1、Z1、Y）： 200×150×120 mm
- 最大車削直徑（棒料）: 28mm
- 最大車削長度: 80mm
- 電動刀架：LD4
- X1（銑）軸最大行程：260mm
- Z1（銑）軸最大行程：150mm
- Y（銑）X2（車削）軸最大行程： 120mm
- Z2（車削）軸最大行程：100mm
- 車床主軸轉速：3000mm/min
- 銑床主軸轉速： 3000mm/min
- 總功率：不大于3.5KW
- 機床外形尺寸(長×寬×高)： 1670×772×870mm
- 運動控制卡：國產控制卡或以色列ACS運動控制卡
- 標準CNC系統：FANUC? 0i? MF或其他5軸4聯動系統
