一、設備功能說明

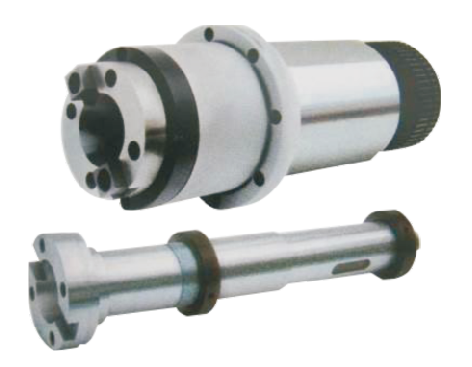

TYK-SK013型主軸拆裝部件實訓設備是具有代表性的精密主軸，該部件采用真實加工中心主軸，主要是為解決數控機床主軸機械拆裝項目的實訓難問題和方便教師講解主軸結構而特別設計的，在傳統的數控機床主軸機械拆裝實訓中，一般采用真實機床來進行機械拆裝訓練，其教學成本高、損耗大，機床部件重導致拆裝難度大、精度恢復不易等實際難題，很難開展全員的拆裝與精度檢測實訓，該主軸拆裝部件是提煉了真實機床在拆裝過程中的核心技能，即學生主要是拆裝主軸的結構部件，例如主軸、主軸套筒、前軸承、后軸承、主軸拉桿、碟形彈簧等，該設備是把這些部件集成到一臺主軸上進行練習，這樣既節約了成本，又訓練了核心技能。主軸全部零件均為精密加工，主軸軸承皆用高剛性，高速，高精度軸承。結構上采用模塊化，出廠時經過主軸容許轉速、跑合曲線圓檢驗和動平衡精度檢驗等檢驗方式。

 TYK-SK013型主軸拆裝部件實訓設備由主軸、前軸承、前軸承隔套、前軸承螺母、主軸套筒、后軸承、后軸承隔套、前后法蘭、皮帶輪、主軸拉桿、碟形彈簧等組成。主軸軸承皆用高剛性，高速，高精度軸承，軸承配置以最佳化跨距，最佳化精密公差配合來設計，軸承采用成對的角接觸軸承。主軸刀桿的自動夾緊機構采用同真實機床主軸完全相同的機械結構。

    TYK-SK013型主軸拆裝部件實訓設備配有專用的鉗工安裝臺架，方便學生拆裝主軸，并且鉗工臺上有明確的工具擺放區域，能夠讓學生學習主軸結構的同時讓學生養成分類擺放工具的習慣。

二、技術參數

1.  轉速：6000RPM

2.  軸管外徑：Φ90mm；

3.  主軸中心至立軸線軌滑塊安裝面距離：450MM

4.  刀把型式：BT30；

5.  拉爪型式：45°

6.  主軸拉刀力：5 KN±10%

7.  測試棒前端數：≤ 1μm

8.  測試棒：≤ 8μm/300mm

9.  拉桿型式：標準

10.  潤滑方式：油脂
