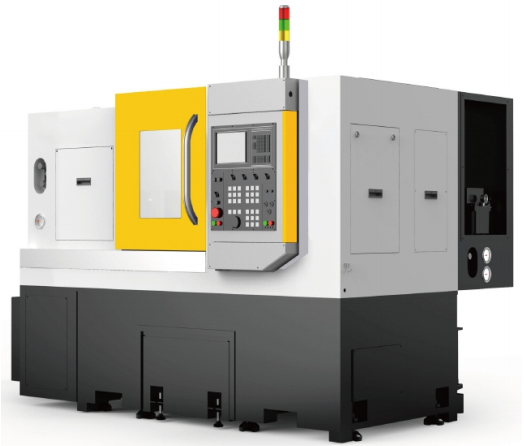

TYK-SK016D型CAK5085數控車床實訓設備
一、設備功能說明
TYK-SK016D型CAK5085數控車床實訓設備是一種經濟、實用的萬能型加工機床，產品結構成熟，性能質量穩(wěn)定可靠。該設備品種規(guī)格齊全，可以實現軸類、盤類的內外表面、錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。高轉速、高剛性、高精度的主軸箱，主軸輸出扭矩大，尤其電動自動變檔主軸箱，自動化、易操作，主軸箱噪音低。防護內部進行優(yōu)化設計，針對原有的問題進行全面的改進處理，使機床的防水排屑性能大幅度提升，防護門導軌采用直線軸承，導向性強，拉動輕便自如，滑動效果好。采用平式床身，導軌面采用中頻淬火，淬硬層深2～3mm，硬度達HRC52以上床鞍、滑板滑動導軌面貼塑處理。
TYK-SK016D型CAK5085數控車床實訓設備可進行機械零件的半精加工及精加工，結構可靠、操作方便、經濟實用。
二、技術參數
1) 床身上最大回轉直徑：Ф500mm
2) 最大切削長度：850mm
3) 最大切削直徑: Ф500 mm
4) 滑板上最大回轉直徑：Ф300mm
5) 主軸端部型式及代號：A28
6) 主軸孔直徑: Ф70mm
7) 轉速級數：電動3檔，檔內無級
8) 主軸轉速范圍：15-220；71-710；215-2200 r/min
9) 主電機功率：7.5/11 kw
10) 卡盤直徑：10 inch
11) 快移速度（X/Z）：6/12 m/min
12) 軸行程（X/Z）：250/850 mm
13) 尾座套筒直徑：Ф75mm
14) 尾座套筒行程：150mm
15) 尾座主軸錐孔錐度：5#莫氏
16) 標準刀架形式：立式4工位
17) 加工精度：IT6~IT7
18) 加工工件圓度：0.005mm
19) 加工工件圓柱度：0.03mm / 300mm
20) 加工工件平面度：0.025mm/Ф300mm
21) 加工工件表面粗糙度：Ra1.6μm
22) 定位精度（X/ Z）：0.032/0.045mm
23) 重復定位精度（X/ Z）：0.009/0.014mm
24) 機床外型尺寸（長×寬×高）：2770×1700×1735mm
25) 機床重量：2800 kg
