一、設備概述

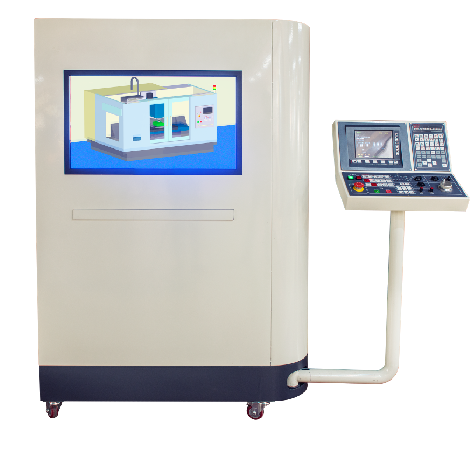

TYK-SK17型數控機床仿真一體機實訓設備采用先進的計算機3D仿真技術對數控機床的編程、加工、維修等技能進行仿真訓練，數控系統采用自主開發的系統平臺，界面仿真度高，保證了訓練效果。機床的操作面板采用真實的機床操作面板，操作過程與真機床完全一致。機床采用自主研發的3D數控機床運動模型，具有一定的動態物理特性，可以根據學員編制的數控加工程序進行主軸運轉、刀具交換、進給軸運行、工件切削的加工仿真，配套有加工工件3D測量功能，該設備還裝有另一套仿真系統，可以仿真完成數控機床的電氣裝配、維修、檢測等仿真項目，同時具有仿真萬用表，能夠測出與實際情況相符的電壓數值功能；在機電聯調仿真功能中，有放大器至伺服電機之間的電纜連接功能，包括電源電纜、編碼器反饋電纜連接等。

  另外本機預裝有LG-FAMIC系統整體解決軟件，如下圖所示：

該軟件是一款交互式的虛擬仿真實驗室。Automation Studio™是一種創新的系統設計、仿真和文檔編制軟件方案，用于支持自動化系統的設計、培訓、文檔建立，具有編輯、仿真、打印、文件管理和顯示功能，還具有訪問技術和商業數據的功能。集成了氣動、液壓、電工、數字電子、PLC、電氣控制、順序流程圖、教學課程設計、控制面板HMI 、機械、通訊、動畫仿真技術,仿真系統可由諸如液壓、氣動、電氣之類的單一技術構成，或者由多種技術綜合構成, 在模擬過程中可以互相作用，和實際類似。

該設備還可以完成多臺設備的機床聯網控制、系統屏幕遠程監控等功能，應用網絡技術，可以完成遠程屏幕的展示教學等方便功能。
