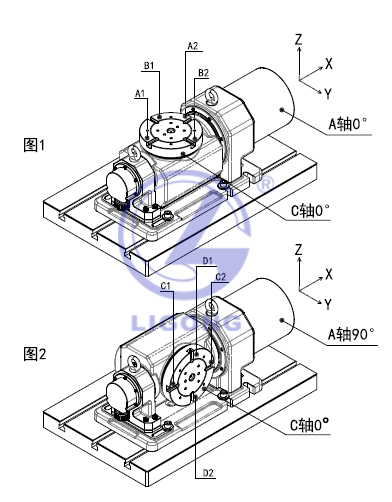

一、產品簡介 1、五軸加工中心機床是我自主研發制造的工作臺搖籃翻轉式五軸聯動機床。采用GSK25i數控系統。 2、該機床可實現X﹑Y﹑Z、A、C軸五軸聯動，故特別適用于蝸輪、葉片、復雜模具和空間凸輪等具有復雜曲面的零件加工。 3、本機床特別適合加工：金屬、銅、鋁、工程塑料、有機玻璃等金屬材料。 4、五軸搖藍式工作臺 二、機床的主要用途 該機床具有X﹑Y﹑Z三個直線運動的數控坐標軸和A、C二個旋轉運動的數控坐標軸, 可實現五軸聯動。各坐標軸可自動定位,工件在一次裝夾后,可自動完成銑﹑鉆﹑鏜﹑鉸等多種工序的加工。 三、機床的主要規格及技術參數 名 稱 單 位 數 值 行程 ? ? ? ? ? X軸行程 mm 400 Y軸行程 mm 220 Z 軸行程 mm 350 A軸回轉角度 ° -110～+110 C軸回轉角度 ° -99999~+99999 主軸端面至工作臺面距離 mm 0～350 工作臺 ? 工作臺面積 mm Ф160 工作臺最大承重 kg 40 主軸 ? ? 主軸孔錐度 - BT30 主軸最高轉速 r/min 8000 主電機功率 kw 1.5 進給速度 ? ? ? ? X、Y軸快速位移 mm/min 6000 Z軸快速位移 mm/min 50...
