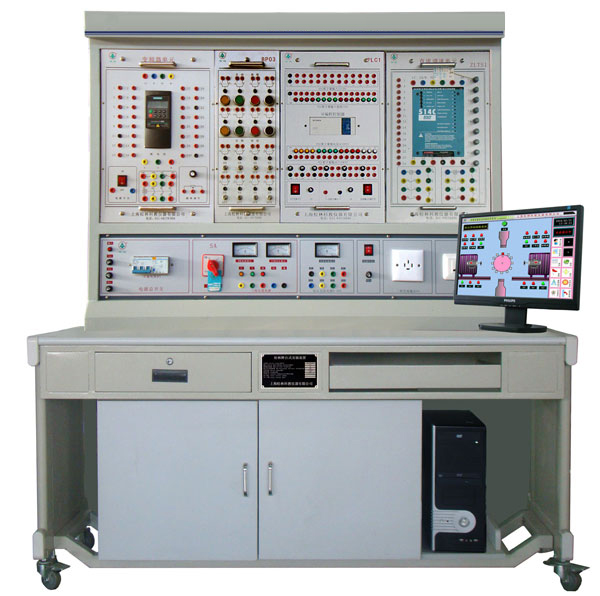

TYK-201E 自動化綜合實訓裝置(PLC、變頻器、直流調速)
1、概述
“TYK-201E 自動化綜合實訓裝置(PLC、變頻器、直流調速)”主要集可編程控制器、變頻器、514C直流調速系統、模擬控制實驗板等于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。自動化綜合實訓裝置配備的PLC主機可根據實際需要采用三菱FX1N-40MR、西門子S7-200 CPU226、歐姆龍CPM1A-40CDR、松下FP-X C40R可編程控制器。變頻器可根據實際需要采用三菱E740系列、西門子MM420系列、歐姆龍3G3JV-A4007系列、松下BFV00074系列。直流調速系統主要裝置采用514C直流調速裝置。自動化綜合實訓裝置設有電流型漏電保護器，控制屏若有漏電現象，漏電電流超過一定值，立即切斷電源，對人身安全起到一定的保護作用。
2、基本配置
電源屏
PLC主機掛箱
PLC實驗掛箱
仿真控制軟件
直流調速裝置掛箱
變頻器掛箱
實驗臺
電腦(選配)
3、技術性能
輸入電源：220V±10％ 50HZ
環境溫度：–10℃－+40℃
相對濕度：＜85％(25℃)
海拔高度：＜4000m
裝置容量：＜1.5KVA
外型尺寸:1600×700×1450mm
