LGSX-04A型 單片機、自動控制、計算機控制技術、信號與系統綜合實驗裝置
一、概述

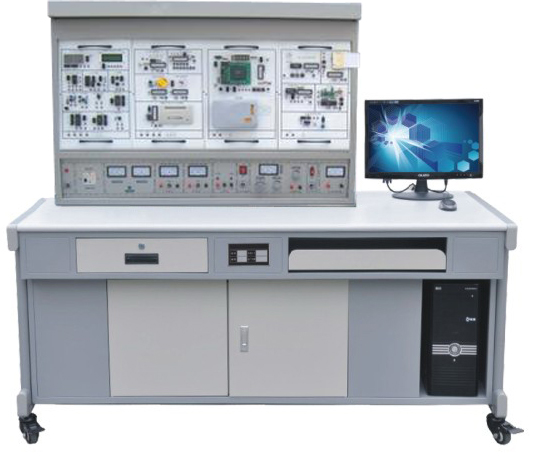

? ? ??LGSX-04A型 單片機、自動控制、計算機控制技術、信號與系統綜合實驗裝置由控制屏、實驗掛箱、實驗桌組成，通過單片機開發實訓臺可完成單片機的接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口等實驗，配備有仿真器。設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源，對人身安全起到一定的保護。
? ? ??LGSX-04A型 單片機、自動控制、計算機控制技術、信號與系統綜合實驗裝置采用組件式結構，更換實驗模塊便捷。如需擴展功能或開發新實驗，只需添加實驗模塊掛箱即可，永不淘汰。
?
二、主要技術參數
1、輸入電源：AC220V±10%??50Hz
2、工作環境：溫度-10℃～+40℃??相對濕度＜85%（25℃）
3、裝置容量：200VA
4、重量：100Kg
5、外形尺寸：160×75×150
6、掛箱尺寸：410×240×60
7、輸出電源：有漏電、短路、過流保護
???A．～220V，通過安全插座輸出
B．直流穩壓電源：±5V/1A??±12V/2A
三、裝置構成
（一）實驗屏：實驗時放置實驗掛箱，并提供實驗電源，鐵質雙面亞光密紋噴塑結構。
（二）實驗桌：鋼木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。
（三）實驗模塊：
1、LGDP-01?單片機實驗掛箱（一）
LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、Flash?Rom、SRAM、I2C總線接口
2、LGDP-02?單片機實驗掛箱（二）
8251串行口擴展、232總線串行接口、單片機*小應用系統1、單片機*小應用系統2、拔碼開關輸出
3、LGDP-03?單片機實驗掛箱（三）
ISD?1420語音控制、IC卡讀寫接口、實時時針/日歷、USB接口、RS232轉RS485接口
4、LGDP-04?單片機實驗掛箱（四）
8279接口電路、8255?I/O擴展、8155?I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗模塊
5、LGDP-05?單片機實驗掛箱（五）
步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗
6、LGDP-06?單片機實驗掛箱（六）
十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單次脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。
7、LGDP-07?單片機實驗掛箱（七）
主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口
8、LGDP-08?單片機實驗掛箱（八）
單片機與CPLD實驗、sh51仿真器
9.?自控原理與計算機控制部分（九）
?各單元電路、8088CPU控制單元和PC機進行通訊的串口構成，USB采集數據。
?信號源發生單元電路：正弦波、方波、斜波及拋物波?
?信號周期在2毫秒至30秒之間可調
?采樣保恃器及單穩單元電路：由LF398及HEF4538等器件構成
?運算模擬單元電路：
?非線性用單元電路：?
?狀態指示燈單元：
?數/模轉換單元電路：????????
?AD0832模/數轉換單元電路：????????
?AD0809單節拍脈沖發生單元：
?電位器單元：
?電源發生單元：+5V/2A，+12V/0.2A，-12V/0.2A?
?電機單元：直流電機、步進電機
?信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。?????
?特殊運算環節單元：????????
?可變電阻器組單元：????????
?微型溫度控制單元：????????
?電源：+5V/2A，-5V/0.5A，+12V/0.5A，-12V/0.5A。
?頻率計：可測量的信號頻率范圍：0～300KHz；
?毫伏表：可測量的信號頻率范圍：0～100KHz；
?可測量的信號幅值范圍：1mV～10V；
?信號源：可產生正弦波、三角波、方形波三種波形。
?幅值（峰峰值）：?正弦波?0～12V；
?三角波?0～18V；
?方?波?0～20V；
?頻率：(四檔可調)?正弦波?2Hz～100KHz；
?三角波?2Hz～100KHz；
?方?波?2Hz～100KHz；
四、基本實驗內容
|
1．存儲器塊清零 |
32．電子時鐘實驗
33．電子琴模擬實驗
41．V/F轉換實驗 59．8051與PC機串行口通訊實驗 60．Flash?Rom外部程序存儲器實驗 61．多功能密碼鎖實驗 ? |
五.自控原理與計算機控制部分基本實驗內容
1）計算機控制技術實驗項目
?1.?A/D，D/A轉換???????????? ???2.采樣保持器
?3.數字濾波???????????????????????4.積分分離式PID控制
?5.*小拍有紋波系統實驗??????6.*小拍無紋波系統實驗
?7.大林算法控制?????????????? ??8.非線性控制
?9.解耦控制???????????????????????10.綜合控制實驗
?（2）自動控制原理實驗項目
?1.典型環節的模擬研究????????2.典型系統瞬態響應和穩定性
?3.系統校正?????????????????? ? ?4.控制系統的頻率特性
?5.典型非線性環節??????????????6.非線性系統（一）
?7.非線性系統（二）???????????8.采樣系統分析
9.采樣控制系統的校正????????l0.狀態反饋（極點配置）
（3）控制系統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控制實驗
3.步進電機調速實驗
（3）信號與系統及數字信號處理平臺
1、基本運算單元實驗（單元電路、信號源、頻率計、電壓表）
2、階躍響應與沖激響應實驗
3、連續系統的模擬實驗?
4、模擬濾波器實驗（無源、有源、低通、高通、帶通、帶阻）?
5、抽樣定理實驗
6、二階網絡狀態軌跡實驗?
7、一階電路暫態響應實驗?
8、二階電路暫態響應實驗
9、二階電路傳輸特性實驗
10、信號卷積實驗
11、矩形信號的分解實驗
12、矩形信號的合成實驗
13、幅度對信號合成的影響
14、相位對信號合成的影響
15、鋸齒波信號的分解/合成
16、信號的調制與解調實驗
17、信號的頻譜分析
18、頻分與復用實驗
19、DSP應用實驗
20、DSP數字信號處理單元實驗
21、數字濾波器實驗（低通、高通、帶通、帶阻）
22、八階高通、低通濾波器（巴特沃斯）實驗
23、各種模擬、數字濾波器性能比較實驗
24、主機接口與二次開發區
25、CPLD編程開放模塊
