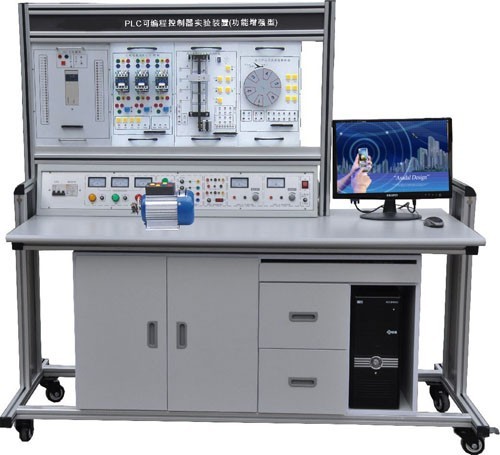

?????LGN-02A型?PLC可編程控制器實驗裝置(功能增強型)是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組*具典型性的實驗項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制實驗。

一、特點

1、LGN-02A型?PLC可編程控制器實驗裝置采用組件多結構??更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、雙口接線法??PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、LGN-02A型?PLC可編程控制器實驗裝置采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

5、組態棒圖教學?采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

二、裝置構成

1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6?cm)：

（1）PLC001?交通信號燈PLC自動控制實驗掛箱????????

（2）PLC002?攪拌器的PLC自動控制實驗掛箱???????????????

（3）PLC003?LED數碼管顯示PLC自動控制實驗掛箱（實物）????

（4）PLC004?四層電梯的PLC自動控制實驗掛箱（實物）??

（5）PLC005?加工中心刀具庫選擇控制實驗掛箱（實物）??

（6）PLC006?藝術彩燈造型的PLC控制實驗掛箱???

（7）PLC007?電機的自動控制實驗掛箱（實物）???

（8）PLC008?步進電機的PLC控制實驗掛箱（實物）??

（9）PLC009?模擬電視發射塔實驗掛箱??

（10）PLC010?自動送料裝車系統實驗掛箱??

（11）PLC011?自動售貨機實驗掛箱

（12）PLC012?自動成型系統實驗掛箱???

（13）PLC013?水塔自動供水系統實驗掛箱??

（14）PLC014?郵件自動分揀系統實驗掛箱??

（15）PLC015?自動洗衣機系統實驗掛箱???

（16）PLC016?電鍍系統實驗掛箱?

（17）PLC017?繼電器控制實驗掛箱（一）

（18）三相鼠籠電動機??380V??Y?/△接法?

（19）基礎實驗掛箱

3、PLC可編程控制器操作桌?

4、編程應用軟件?

5、仿真教學軟件?

6、工控組態軟件?

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。?

8、電腦或手持編程器（用戶自備或代購）

三、技術性能?

1、輸入電源：三相四線電源，輸入時指示燈亮。?

2、電源輸出：有漏電型保護器、過載、短路保護裝置。?

A．三相四線380V輸出，由三只電壓表指示輸出電壓?

B．～220V通過安全插座輸出?

C．+24V/2A直流穩壓輸出（數顯）?

D．+5V/1A直流穩壓輸出（數顯）?

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：?

品牌、型號：三菱FX1N--40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。?

4、重量：100Kg?

5、外形尺寸：160×75×150?cm?

四、基本實驗項目?

（一）基本實驗
1．與、或、非邏輯功能實驗?

2．定時器、計數器功能實驗?

3．跳轉、分支功能實驗???

4．移位寄存器實驗??

5．?dāng)?shù)據處理功能實驗?

6．微分、位操作實驗??

7．交通信號燈PLC自動控制實驗???

8．?dāng)嚢杵鞯腜LC自動控制實驗??

9．LED數碼官顯示PLC自動控制實驗（實物）??

10．四層電梯的PLC自動控制實驗（實物）?

11．加工中心刀具庫選擇控制實驗（實物）?

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗?（實物）?

14．步進電機的PLC控制（實物）?

15．模擬電視發射塔實驗實驗?

16．自動送料裝車系統控制實驗?

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗?

20．郵件自動分揀實驗?

21．自動洗衣機控制系統模擬實驗?

22．電鍍過程控制實驗?

23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)?

24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)??

25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)?

26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)?

27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗?

（二）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
1、I/O地址譯碼實驗?????????????
2、簡單并行接口實驗?
3、可編程并行口實驗（一）（二）?
4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換????????????????
6、可編程定時器/計數器實驗
7、七段數碼顯示實驗????????????
8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課）
1、競賽搶答器實驗??????????????
2、數字錄音機實驗?
3、電子琴實驗??????????????????
4、交通燈控制實驗?
5、繼電器控制實驗??????????????
6、步進電機控制實驗
7、七段數碼顯示實驗????????????
8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
C、TTL集成電路實驗（數字電路課）?
1、與、或、非門等門電路實驗???
2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器實驗（RS、D、JK等）??
4、集成計數器及寄存器
5、譯碼器和數據選擇器等???????
6、單穩態觸發器等波形實驗

?
