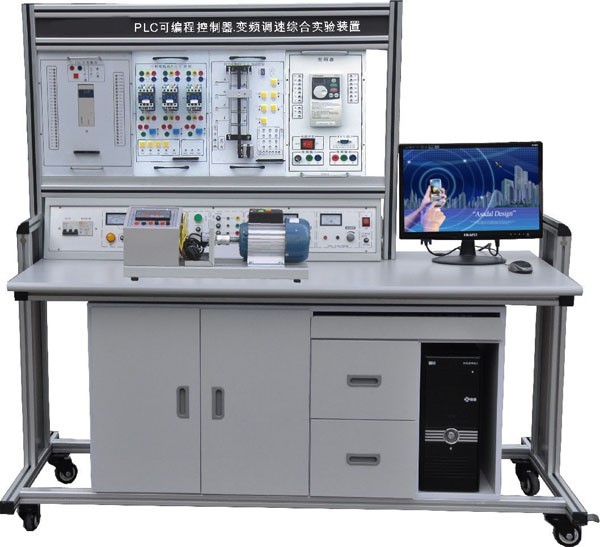

?????LGN-02C型?PLC可編程控制器.變頻調速綜合實驗裝置是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組*具典型性的實驗項目，配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控制實驗。?

一、特點?

1、LGN-02C型?PLC可編程控制器.變頻調速綜合實驗裝置采用組件多結構?更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。?

2、雙口接線法?PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。?

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。?

4、LGN-02C型?PLC可編程控制器.變頻調速綜合實驗裝置采用三菱FX1N-40MR主機?集成數字量I/O（24路數字量輸入/16路數字量輸出）

5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

6、PLC主機網絡實驗教學：LGN-02C型?PLC可編程控制器.變頻調速綜合實驗裝置具有兩種通訊模式：A、1：N通信，一臺電腦（主站）控制16臺PLC主機（從站）進行通信實驗；B、N：N通信，PLC主機與PLC主機間實現通信（總共8臺PLC主機），任何一臺PLC主機（主站）與7臺PLC主機（從站）通信。

二、裝置構成

1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置?
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6?cm3)：?
（1）PLC001?交通信號燈PLC自動控制實驗掛箱?
（2）PLC002?攪拌器的PLC自動控制實驗掛箱?
（3）PLC003?LED數碼管顯示PLC自動控制實驗掛箱（實物）?
（4）PLC004?四層電梯的PLC自動控制實驗掛箱?（實物）?
（5）PLC005?加工中心刀具庫選擇控制實驗掛箱（實物）?
（6）PLC006?藝術彩燈造型的PLC控制實驗掛箱?
（7）PLC007?電機的自動控制實驗掛箱（實物）?
（8）PLC008?步進電機的PLC控制實驗掛箱（實物）?
（9）PLC009?模擬電視發射塔實驗掛箱?
（10）PLC010?自動送料裝車系統實驗掛箱?
（11）PLC011?自動售貨機實驗掛箱
（12）PLC012?自動成型系統實驗掛箱?
（13）PLC013?水塔自動供水系統實驗掛箱?
（14）PLC014?郵件自動分揀系統實驗掛箱?
（15）PLC015?自動洗衣機系統實驗掛箱?
（16）PLC016?電鍍系統實驗掛箱?
（17）PLC017?繼電器控制實驗掛箱（一）?
（18）不銹鋼電機導軌，光碼盤測速系統（配1024光電編碼器）
（19）基礎實驗掛箱?

（20）變頻器實驗掛箱（選用三菱S520變頻器）

3、PLC可編程控制器操作桌?
4、編程應用軟件?
5、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。?

三、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。?
2、電源輸出：有漏電型保護器、過載、短路保護裝置。?

A．三相四線380V輸出，由三只電壓表指示輸出電壓?
B．～220V通過安全插座輸出?
C．+24V/2A直流穩壓輸出
D．+5V/1A直流穩壓輸出
E．0-15V可調直流輸出0-20mA可調電流輸出

F．恒流源
3、PLC可編程控制器：三菱FX1N-40MR（輸入24點，輸出16點），

4、重量：100Kg?
5、外形尺寸：160×75×150?cm?

四、基本實驗項目?
1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗?

3．跳轉、分支功能實驗?

4．移位寄存器實驗?

5．?dāng)?shù)據處理功能實驗

6．微分、位操作實驗?

7．交通信號燈PLC自動控制實驗?

8．?dāng)嚢杵鞯腜LC自動控制實驗?

9．LED數碼官顯示PLC自動控制實驗（實物）?

10．四層電梯的PLC自動控制實驗（實物）

11．加工中心刀具庫選擇控制實驗（實物）

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗?（實物）

14．步進電機的PLC控制（實物）

15．模擬電視發射塔實驗實驗

16．自動送料裝車系統控制實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗

22．電鍍過程控制實驗
23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)?
25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

27．變頻器功能參數設置與操作實驗

28．基于PLC通信方式的變頻器開環調速

29．變頻器速度閉環反饋系統實驗

30．變頻器開環運行實驗

31．變頻器多段速度運轉實驗

32．變頻器外部操作實驗
33．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗?
34．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
