LGP-X15型 PLC實訓裝置
一、?供貨范圍及明細： 序號 名稱 型號 單位 數量 1 PLC實訓裝置 LGP-X15 套 3 二、參考設備圖片 三、?使用條件： ? ??PLC實訓裝置適合溫度－5℃－40℃；濕度5%－85%；海拔4000m。 四、?主要技術參數： 序號 名稱 參數 1 CPU1512C-1PN 緊湊型 PLC 1 個 S7-1500 CPU 1512C-1 PN , 250kb/1MB； 集成數字量輸入/輸出模塊16DI/16DO； ?集成模擬量輸入/輸出模塊，5 AI/2 AQ；(6ES7512-1CK00-0AB0) 1 個 MMC 存儲卡，24 MB；(6ES7954-8LF02-0AA0) 1 個電源模塊，24V/ 8A。（6EP1333-4BA00） 模塊安裝導軌 3個連接器 2 ET200SP 遠程控制系統（含 I/O LINK 通訊模塊） ET200SP 遠程控制系統（模擬量控制系統） 1 個接口模塊 IM155-6PN；帶服務器模塊（6ES7155-6AR00-0AN0） 1 個底板模塊，帶兩個 RJ45接口； 2 個 DI 模塊，8*24VDC/0.5A HF；(6ES7131-6BF00-0CA0) 2 個 DQ 模塊，8*24VDC/0.5A HF；(6ES7132-6BF00-0CA0) 1 個通訊模塊，4*IO-LIN...
分類：
分享
描述
一、?供貨范圍及明細：

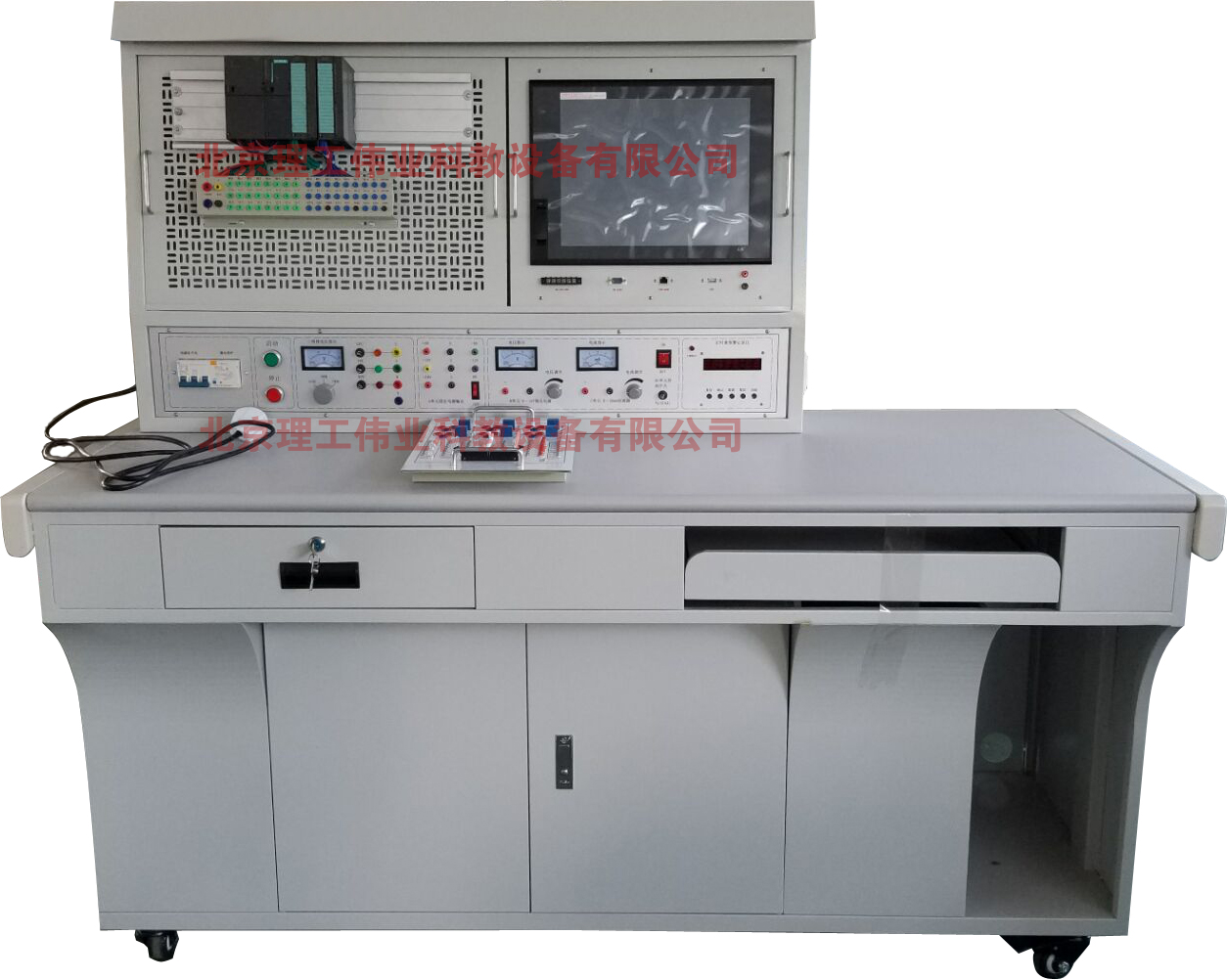

二、參考設備圖片
三、?使用條件：
? ??PLC實訓裝置適合溫度－5℃－40℃；濕度5%－85%；海拔4000m。
四、?主要技術參數：
五、PLC實訓裝置包含以下設備：
| 序號 | 名稱 | 型號 | 單位 | 數量 |
| 1 | PLC實訓裝置 | LGP-X15 | 套 | 3 |
? ??PLC實訓裝置適合溫度－5℃－40℃；濕度5%－85%；海拔4000m。
四、?主要技術參數：
| 序號 | 名稱 | 參數 |
| 1 | CPU1512C-1PN 緊湊型 PLC | 1 個 S7-1500 CPU 1512C-1 PN , 250kb/1MB； 集成數字量輸入/輸出模塊16DI/16DO； ?集成模擬量輸入/輸出模塊，5 AI/2 AQ；(6ES7512-1CK00-0AB0) |
| 1 個 MMC 存儲卡，24 MB；(6ES7954-8LF02-0AA0) | ||
| 1 個電源模塊，24V/ 8A。（6EP1333-4BA00） | ||
| 模塊安裝導軌 | ||
| 3個連接器 | ||
| 2 |
ET200SP 遠程控制系統（含 I/O LINK 通訊模塊） ET200SP 遠程控制系統（模擬量控制系統） |
1 個接口模塊 IM155-6PN；帶服務器模塊（6ES7155-6AR00-0AN0） |
| 1 個底板模塊，帶兩個 RJ45接口； | ||
| 2 個 DI 模塊，8*24VDC/0.5A HF；(6ES7131-6BF00-0CA0) | ||
| 2 個 DQ 模塊，8*24VDC/0.5A HF；(6ES7132-6BF00-0CA0) | ||
| 1 個通訊模塊，4*IO-LINK；(6ES7137-6BD00-0BA0) | ||
| 2 個 AQ 模塊，2*U/I HS;(6ES7135-6HB00-0DA1) | ||
| 2 個 AI 模塊，2*U/I 2線制/4線制 HS;(6ES7134-6HB00-0DA1) | ||
| 1個 35mmDIN導軌，長度830mm;(6ES5710-8MA31) | ||
| 4個 BU A0型，16個直插式端子（6ES7193-6BP0-0BA0） | ||
| 5個 BU A0型，16個直插式端子（6ES7193-6BP0-0DA0） | ||
| 3 | 15.4 寸工業彩色觸摸屏 | 1 個 15.4 寸工業彩色精智面板 TP1500 （6AV2 124-0QC02-0AX1） |
| 4 | G120 PN 標準變頻驅動控制系統（帶PROFINET通訊接口） | SINAMICS G120 控制單元CU250S-2 PN 集成 PROFINET 支持矢量控制 基本定位器EPOS 通過許可擴展功能 4 個可配置 DI/DO 6 DI(3 FDI),5 DI 3 DO(1 F-DO) 2 個模擬輸入 ，2 個模擬輸出Safety integrated STO 功能，SBC，防護等級 IP20 USB 和 SD/MMC 接口(6SL3246-0BA22-1FA0) |
| G120 標準變頻驅動控制系統 SD 卡 512 MB ； (6SL3054-4AG00-2AA0) | ||
| G120 標準變頻驅動控制系統智能操作面板；(6SL3255-0AA00-4JA2) | ||
| G120 標準變頻驅動控制系統 0.75KW 功率單元 PM240-2(6SL3210-1PB13-8UL0) | ||
| 5 | SCALANCE X208 網管型工業以太網交換機系統 | 1 個 SCALANCE X208，受管理的 IE 交換機，8 個 10/100 Mbit/s RJ45 端口，LED 診斷，錯誤信號觸點含 設置按鈕，冗余 電源，PROFINET 輸入輸出設備，網絡管理，集成冗余管理器，包括電子手冊在CD-ROM，。(6GK5208-0BA10-2AA3) |
| 1 個 C-PLUG，移動存儲介質用于簡單的設備更換故障情況，用來容納配置數據 或項目組態數據及應用數據（6GK1900-0AB10） |
| 序號 | 名稱 | 單位 | 數量 |
| 1 | CPU1512C-1PN 緊湊型 PLC | 套 | 3 |
| 2 |
ET200SP 遠程控制系統（含 I/O LINK 通訊模塊） ET200SP 遠程控制系統（模擬量控制系統） |
套 | 3 |
| 3 | 15.4 寸工業彩色觸摸屏 | 套 | 3 |
| 4 | G120 PN 標準變頻驅動控制系統（帶PROFINET 通訊接口） | 套 | 3 |
| 5 | SCALANCE X208 網管型工業以太網交換機系統 | 套 | 3 |
| 6 | 實訓臺（含實訓桌、實訓屏、實訓電氣控制臺、實訓網孔板等） | 套 |
3 ? |
