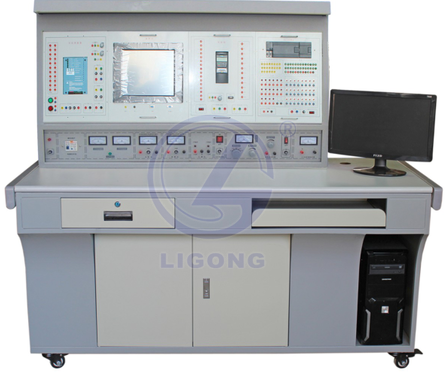

LG-TEST01型 電氣TEST操作實訓臺
一、設備的特點及質量 1、LG-TEST01型?電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子，為了實習生們自己做程序及實習的設備。 2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。 3、因為構成的程序是用電氣來輸出的，所以需要明顯的構成。 二、配置要求 1、電氣操作臺 ??操作臺大小 : 1800(L) 790(W) 1600(H) ??操作臺 : 鋁 40*40 下端 ??4段 鐵制箱柜 : 440(L) 700(W) 680(H) ??Door 附著型 ??Foot Master 4ea 附著 ??配電柜及名片結緣板操作 2、變壓器 ??380V 3P ??卷線形式 : 復卷式 ??用量 : 5KVa ??1次電壓 : 380V ??2次電壓 : 220V ??頻率 : 50Hz ??大小 : 370(W) 205(D) 320(H) 3、動力電源 ??NFB 5Kw, 3相 ??NFB 3Kw, 3相 ??旋轉 Lamp : 2ea ??返回 Lamp : 2ea ??旋轉 Button : 2ea ??返回 Button : 2ea ??緊急 Switch : 2ea ??電纜接頭 : 8ea ??斷電器 : 4ea ? 4、控制電源 ??- AC控制型 NFB : 2ea ??...
分享
描述
一、設備的特點及質量
1、LG-TEST01型?電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子，為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因為構成的程序是用電氣來輸出的，所以需要明顯的構成。
二、配置要求
1、電氣操作臺
??操作臺大小 : 1800(L) 790(W) 1600(H)
??操作臺 : 鋁 40*40 下端
??4段 鐵制箱柜 : 440(L) 700(W) 680(H)
??Door 附著型
??Foot Master 4ea 附著
??配電柜及名片結緣板操作
2、變壓器
??380V 3P
??卷線形式 : 復卷式
??用量 : 5KVa
??1次電壓 : 380V
??2次電壓 : 220V
??頻率 : 50Hz
??大小 : 370(W) 205(D) 320(H)
3、動力電源
??NFB 5Kw, 3相
??NFB 3Kw, 3相
??旋轉 Lamp : 2ea
??返回 Lamp : 2ea
??旋轉 Button : 2ea
??返回 Button : 2ea
??緊急 Switch : 2ea
??電纜接頭 : 8ea
??斷電器 : 4ea ?
4、控制電源
??- AC控制型 NFB : 2ea
??- DC控制型 NFB : 1ea
??- 動作 Lamp : 3ea
??- 220V 插座 2口: 2ea
??- 110V 插座 2口: 2ea
??- DC 24V 電源供應器 5A (短路防止電路 內含) : 1ea
??- DC 15V 電源供應器 2A (短路防止電路 內含) : 1ea
??- DC 5V 電源供應器 1A (短路防止電路 內含) : 1ea
5、接近開關
???AC控制型 NFB : 1ea
???DC控制型 NFB : 1ea
???動作 Lamp : 4ea
???接近開關連接型接頭 : 15ea 以上
???磁簧開關 短路防止電路 內含
???Lamp 動作用 斷路器安裝
三、配置清單
1、PLC & GOT
2、CONTROL PANEL
1、LG-TEST01型?電氣TEST操作實訓臺是關于電機(Motor)及傳感器(Sensor)的實際適用例子，為了實習生們自己做程序及實習的設備。
2、電氣控制實訓裝置能實習機具及電器部分的動作和PLC程序之間的關聯關系。
3、因為構成的程序是用電氣來輸出的，所以需要明顯的構成。
1、電氣操作臺
??操作臺大小 : 1800(L) 790(W) 1600(H)
??操作臺 : 鋁 40*40 下端
??4段 鐵制箱柜 : 440(L) 700(W) 680(H)
??Door 附著型
??Foot Master 4ea 附著
??配電柜及名片結緣板操作
2、變壓器
??380V 3P
??卷線形式 : 復卷式
??用量 : 5KVa
??1次電壓 : 380V
??2次電壓 : 220V
??頻率 : 50Hz
??大小 : 370(W) 205(D) 320(H)
3、動力電源
??NFB 5Kw, 3相
??NFB 3Kw, 3相
??旋轉 Lamp : 2ea
??返回 Lamp : 2ea
??旋轉 Button : 2ea
??返回 Button : 2ea
??緊急 Switch : 2ea
??電纜接頭 : 8ea
??斷電器 : 4ea ?
4、控制電源
??- AC控制型 NFB : 2ea
??- DC控制型 NFB : 1ea
??- 動作 Lamp : 3ea
??- 220V 插座 2口: 2ea
??- 110V 插座 2口: 2ea
??- DC 24V 電源供應器 5A (短路防止電路 內含) : 1ea
??- DC 15V 電源供應器 2A (短路防止電路 內含) : 1ea
??- DC 5V 電源供應器 1A (短路防止電路 內含) : 1ea
5、接近開關
???AC控制型 NFB : 1ea
???DC控制型 NFB : 1ea
???動作 Lamp : 4ea
???接近開關連接型接頭 : 15ea 以上
???磁簧開關 短路防止電路 內含
???Lamp 動作用 斷路器安裝
三、配置清單
1、PLC & GOT
| 序號 | 品名 | 規格 | 數量 |
| 1 | CPU | CPU(315-2 PN/DP) | 1 |
| 2 | 電源模塊 | 6ES7 307-1BA00-0AA0 | 1 |
| 3 | 模塊安裝導軌(480MM) | 6ES7 390-1AE80-0AA0 | 1 |
| 4 | 開入模塊(16點) | 6ES7 321-1BH02-0AA0 | 1 |
| 5 | 開出模塊(16點) | 6ES7 322-1BH01-0AA0 | 1 |
| 6 | 內存卡(64KB) | 6ES7 953-8LF11-0AA0 | 1 |
| 7 | PC 電纜 | 6ES7 972-0CA23-0XA0 | 1 |
| 8 | 前置連接器 | 6ES7 392-1AJ00-0AA0 | 2 |
| 9 | 觸摸屏(LS產電, 15") | IXP90-TTA/DC | ? |
| 序號 | 品名 | 數量 | 主要性能及式樣 |
| 1 | OPERATING SYSEM | 1 |
??- NFB ??- 電磁接觸器 ??- 噪聲濾波器 ??- 接地棒 ??- 斷電器 ??- 電纜管道 ??- +. - 端子板 ??- 主電源開關 ??- POWER SUPPLY ?????DC 24V , 5A ???? 短路防止電路內含 ??- EMERGENCY STOP SWITCH : 1EA ????鎖定性能附加 ????Lamp 內含型 ????DC 24V 運行型 ????1a-1b型 ???? ??- OP SWITCH和 PILOT LAMP在BASE上用支架或直接附著后， ?????跟PLC用INTERFACE TERMINAL UNIT上結線。 ??- 除了OP SWITCH和 PILOT LAMP以外，所有的電器部件的話， ????按照PLC和PC來能控制的狀態下在INTERFACE TERMINAL UNIT上結線。 ??- PLC和PC之間控制轉換時，按照連接器，結線狀態下需要容易操作。 |
| 2 | 控制板外箱 | 1 |
??- 大小 : 700×700×1000(H) 左右 ??- 安裝鍵盤用傾斜支架 ??- 安裝前面開放型門，透明PC ??- 安裝壓縮機 ??- 安裝換氣扇 |
| 3 | 框架 | 1 | ??- 材質 : ?40*40鋁型材 |
| 4 | 電源供應器 | 1 |
???- 輸入 : 220V, 60?9?6 ???- 輸出 : 24V, DC, max, 5A ???- 短路防止電路內含? ? |
