一、概述

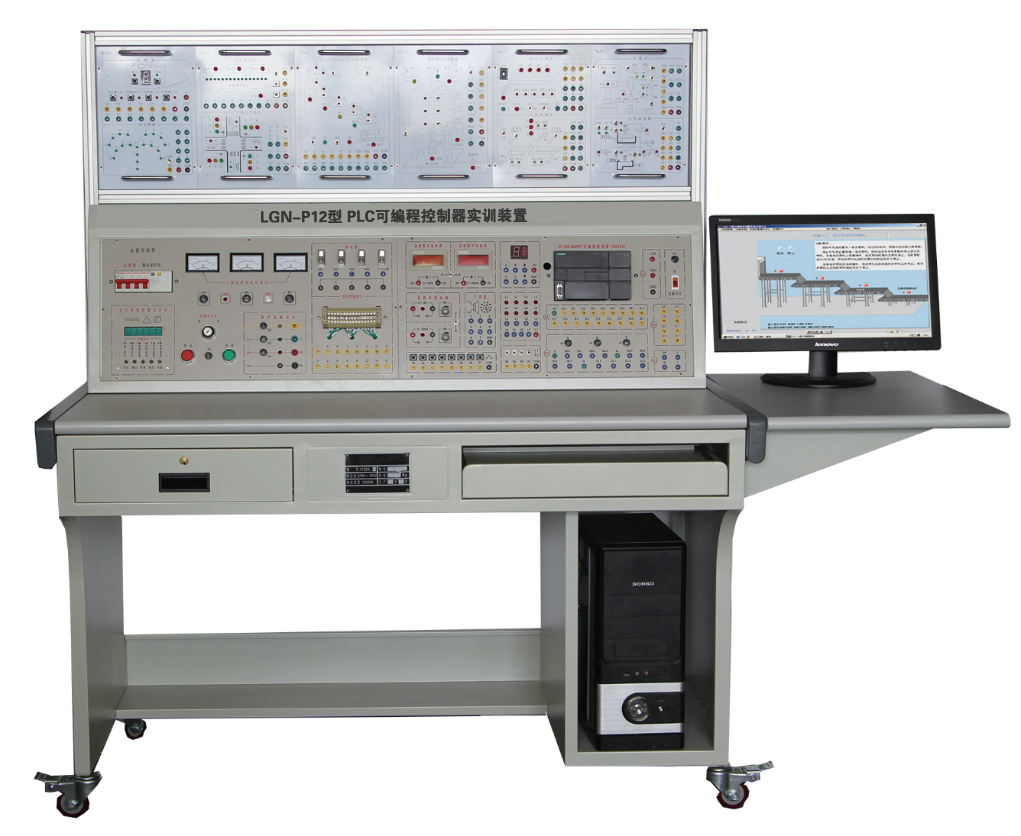

? ? LGN-P12型 可編程控制器實訓裝置集可編程控制器、STEP 7-MicroWIN SMART編程軟件、實訓模塊、實物、電機實操板等于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬及實物控制。適合機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業?+和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的教學需求。要求適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。 二、技術性能
1.輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2.裝置容量：>0.5kVA
3.外形尺寸：1780mm×730mm×1520mm（與現有設備參考）
4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
5.云智能實驗室安全管理系統
? 實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
? 主要功能：
（1）上電系統自測
1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
2）故障內容有相應文字顯示。
3）對故障進行語音報警。
（2）運行檢測保護
1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
2）對故障進行語音報警。
3）保護閥值可進行現場設置。
（3）漏電功能測試
1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
（4）過壓保護
1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
2）對應的“過壓相”進行文字顯示。
3）語音播報“線路過壓，請注意”。
（5）過流保護
1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
2）對應的“過流相”進行文字提示。
3）語音播報“線路過流，請注意”
（6）漏電保護
1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
2）對“漏電”進行文字顯示。
3）語音播報“線路漏電，請注意”。
（7）電源監控
??1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
??2）可對各相電流進行數值顯示及曲線顯示，顯示精度±
??3）高壓保護電壓設置：設置范圍<300V，輸入1A;動作時間：2-5S，輸入單位0.1S
4）欠壓保護電壓設置：設置范圍：>154V，輸入單位1V；動作時間：2-5S，輸入單位0.1S
5）過流保護電流設置：設置范圍：<20A,輸入單位0.01A;動作時間：0.5-2S，輸入單位0.1S
投標時提供云智能實驗室安全管理系統軟件著作權證書原件備。
三、基本配置及功能
? ? PLC可編程控制器實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機、教學資源庫等組成。
1.交流電源控制單元
? 三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
? 提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2.直流電源、直流電壓/電流表、邏輯電平輸出及指示等
? 直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
3.PLC主機模塊（西門子）
???配置西門子S7-1200主機CPU 1215C內置數字量I/O（14路數字量輸入/10路數字量輸出），模擬量2路模擬量輸入/2路模擬量輸出；集成2個以太網口，支持以太網通訊，配套PLC編程線纜、編程軟件。
4.變頻器模塊
? 采用掛箱模塊式結構，冷軋鋼板噴塑箱體；鋁質面板(厚度2mm)；三菱FR-D720S-0.4kW變頻器，輸入電壓AC220V 0.4KW工業變頻器，集成4路數字量輸入/2路模擬量輸入，帶有RS485通信接口及基本操作面板。
5.直流步進控制模塊
? 提供DC6-40V供電的42步進驅動器1只，采用DSP技術，電流范圍0.3A-2.2A，具有半流、過壓和過流等短路保護，1600-6400細分可調，可驅動4、6、8線兩相步進電機，脈沖響應頻率最高可達75KHZ；提供2相步進電機42J06一只，步距精度5±%，耐壓500VAC，徑軸向跳動0.08以下，步距角1.8°，額定電流1A，8根引線。面板印有步進驅動器詳細參數圖表。
6.交流伺服控制模塊
? 采用交流伺服驅動，工作電壓AC220V，輸出功率200W。采用數字信號處理器（DSP）作為控制核心，智能功率模塊（IPM） 內部集成了驅動電路,同時具有過電壓、過電流、過熱、欠壓等故障檢測保護電路，具有較強的溫度、濕度、振動等環境適應能力和很強的抗干擾的能力；支持位置、速度和力矩三種方式對伺服馬達進行控制。
7.電機控制/步進電機控制模塊
? 通過對電機控制/步進電機控制時序的監視和控制，掌握基本控制指令的編寫方法；掌握循環調用指令的編寫方法。
8.裝配流水線/十字路口交通燈
? 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號的控制，掌握順序控制指令的編寫方法。
9.自動送料裝車/四節傳送帶
? 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
10.多種液體混合裝置
? 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法
11.機械手控制/自控成型機
? 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
12.實驗連接線
? 每套配齊高可靠護套結構手槍插連接線，無氧銅抽絲而成插頭采用實芯銅質件外套鈹輕銅彈片，強弱電導線的插頭插座尺寸分開，不可混插，安全可靠。
四、配置清單（單臺配置）

序號	名稱	規格參數	單位	數量
1	實訓桌	1780mm×730mm×1520mm	臺	1
2	實訓掛架	型材框架，安裝PLC實訓模塊	臺	1
3	實訓屏	含電源及安裝PLC主機	臺	1
4	PLC主機	S7-1200 1215C	臺	1
5	變頻器模塊	三菱FR-D720S-0.4kW	臺	1
6	直流步進控制模塊掛箱	42步進驅動器	塊	1
7	交流伺服控制模塊掛箱	含伺服控制器及伺服電機	塊	1
8	電機控制/步進電機控制模塊掛箱	?	塊	1
9	裝配流水線模塊掛箱	?	塊	1
10	十字路口交通燈模塊掛箱	?	塊	1
11	自動送料裝車/四節傳送帶掛箱	?	塊	1
12	多種液體混合裝置掛箱	?	塊	1
13	機械手控制掛箱	?	塊	1
14	自控成型機掛箱	?	塊	1
15	實驗連接線	600mm,黃、紅、黃各10根	套	1
16	云智能實驗室安全管理系統	整個實訓室配置一套	套	1
