一、主要特點：

1、模塊化設計，主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上，各實驗模塊都有獨立的輸入、輸出、公共端。用戶可方便擴展自己的模塊。

2、直流電機和繼電器、傳感器使用實物產品，提高了實驗的真實性和實用性。

3、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。

4、這里學生可以了解掌握變頻器的結構、原理，變頻器的安裝與接口端子的使用、變頻器與PC機的通信、變頻器與觸摸屏的通信、變頻器自身參數的設置，及變頻器中電機運行參數（加速、減速、變速、力矩控制）的設置與優化。

當程序調試完成，可單獨使用觸摸屏來控制變頻系統，觸摸屏提供了圖形方式的人機界面，可以改變變頻器參數，控制變頻器運行。

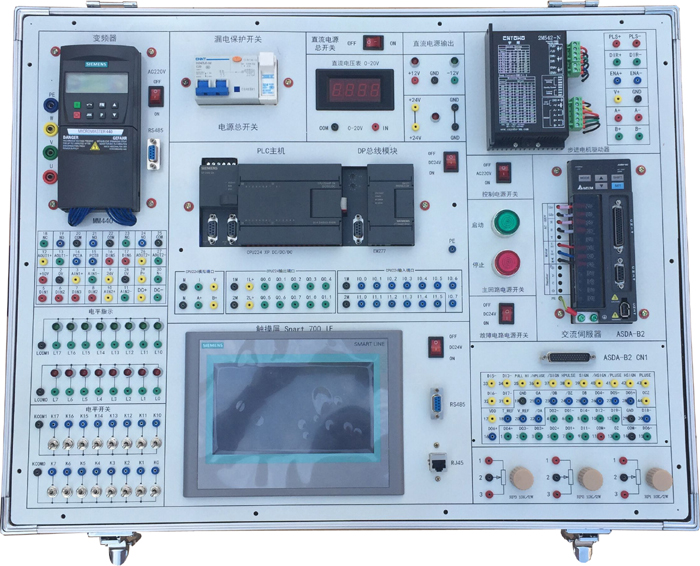

圖片僅供參考

二、技術參數：

1、輸入電源：三相四線：~220V?±10％????50Hz ，輸出電源24V、2A.

2、工作環境：溫度-10℃~+40℃相對濕度<85％(25℃)海拔<4000m

3、安全保護：本實驗裝置帶有漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。符合國家安全標準。

4、PLC主機采用西門子S7-200系列CPU226、輸入24點、輸出16點。

5、變頻器主機采用西門子MM440 / 0.37KW、6SE6 440-2UC13-7AA1，配有BOP????面板。

6、觸摸屏采用西門子SMART 700 IE、6AV6 648-0BC11-3AX0

7、180W三相異步電動機

三、實驗內容?

（一）PLC實驗：

（1）可完成六類指令實驗:

第一類?基本指令實驗；?

第二類?定時器及計數器指令實驗；?

第三類?移位寄存器指令實驗；?

第四類?置位/復位及脈沖指令實驗；?

第五類?跳轉指令實驗；?

第六類?常用功能指令實驗；

（2）可完成九個模塊控制實驗項目：

1、交通信號燈的自動控制；

2、機械手的自動控制；

3、舞臺藝術燈的控制；

4、交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。

5、液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。

6、水塔水位的自動控制；

7、四級傳送帶的模擬運行；

8、郵件分揀系統的模擬運行；

9、裝配流水線控制

（二）變頻器實驗

1、變頻器認識和參數調試實驗

2、外部控制變頻器輸出頻率實驗

3、模擬量控制變頻器輸出頻率實驗

4、模擬量輸入控制電機轉速實驗

5、變頻器頻率跳變實驗

6、外部端子點動控制實驗?????????????

7、變頻器無級調速實驗

8、PID變頻調速控制實驗

9、速度閉環定位控制實驗

（三）觸摸屏實驗

1、WINCC fl exible?組態軟件安裝使用

2、基本指令編程練習實驗

3、組態演示實驗

4、組態變量定義與管理實驗

5、組態的動畫連接實驗

6、用戶腳本程序?qū)嶒?/font>
