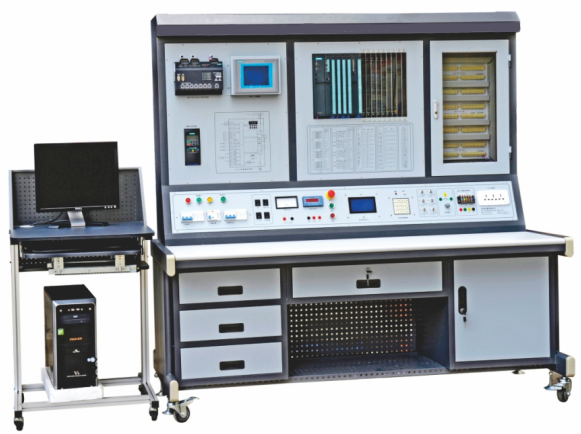

一、設備外觀圖

二、設備概述

本設備涵蓋現代工業自動化領域中典型的自動控制實訓平臺，如可編程控制器應用技術、變頻器應用技術、觸摸屏應用技術、工業網絡通訊應用技術等。產品設計充分考慮了目前國內實訓教育裝備系統的現狀及發展趨勢，充分考慮學生和培訓人員的特點，強調突出學生和培訓人員的動手能力，而精心設計而成。在同類設備中具有結構合理、功能完善、便于操作、性價比高的優點。裝置的結構設計支持開放式實驗教學與設計性實驗開發和強大的工業網絡控制，特別適合當今教育教學和創新實驗設計及工程技術培訓。使用于機電類專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻器調速技術》、《現場總線控制技術》等課程的教學與技能實訓。

本設備集西門子PLC、變頻器、觸摸屏（HMI）和工業以太網交換機等器件，采用以太網、MPI、PROFIBUS-DP等通訊方式進行數據交換。從基礎入門到高級培訓，都可以在此實訓臺上輕松完成。通過擴展本公司的配件，可以完成多種復雜精確機械運動控制。模塊化設計方式，便于組合與擴展。

三、技術參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1300mm×750mm×1770mm；

4、整機功耗：≤1.5 kVA；

5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
