一、 概述

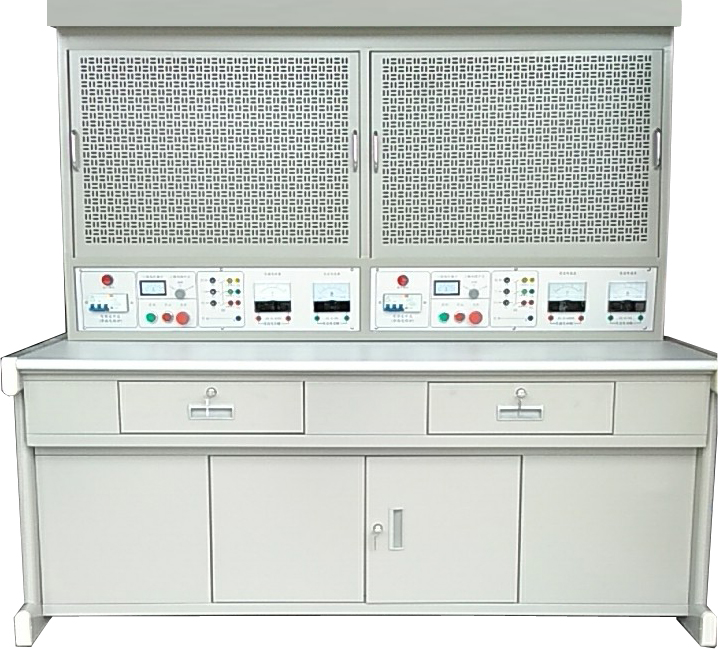

????? LGWX-084 維修電工技能實訓考核裝置(網孔板、雙組型)主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
二、?特點
1.?電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2.?操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資
3.?設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠
4.?實訓臺為雙人座，即可以兩個學生同時進行實訓，電源獨立互不干擾
5.?網孔板為掛件式，采用1.5mm厚的鋼板表面噴塑處理，網孔板的尺寸為600mm?? ×700mm,孔大小為5×10
6.?配套的實訓連接導線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良
三、技術性能
1.?輸入電壓：三相四線（或三相五線）～380V±10%? 50Hz
2.?工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜1.5kVA?
4.?外形尺寸：1574mm×805mm×1650mm
5.?安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分?jǐn)嚅g≤0.1s）、過壓保護、過流保護、過載保護等措施
四、基本配置
實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。
1.?設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。
2.?實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。
3.?可調直流穩壓電源，每個工位提供一組0～30V/2A連續可調直流電源,帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示，輸出有軟截止自動恢復保護功能；
4.?實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。
五、實訓項目
1.??? 電力拖動實訓項目
(1) 三相異步電動機直接啟動控制
(2) 三相異步電動機接觸器點動控制線路
(3) 三相異步電動機接觸器自鎖控制線路
(4) Y-Δ啟動手動/自動控制電路
(5) 接觸器聯鎖的三相異步電動機正反轉控制線路
(6) 按鈕聯鎖的三相異步電動機正反轉控制線路
(7) 雙重聯鎖的三相異步電動機正反轉控制線路
(8) 倒順開關控制的三相異步電動機正反轉控制線路
(9) 三相異步電動機能耗制動電路
(10)??三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
(11)??三相異電動機的多地控制
(12)??工作臺自動往返控制線路
(13)??學生自行設計電路的安裝、接線與調試
2.??? 儀表照明實訓項目
(1) 電工常用工具的使用
(2) 白熾燈照明電路的安裝
(3) 兩個開關控制一盞燈
(4) 兩地控制一盞燈
(5) 聲控開關控制照明電路
(6) 日光燈電路
(7) 電度表原理與接線
(8) 單相電度表的直接接線
(9) 單相電度表經電流互感器接線
(10)?住宅照明線路實訓
六、單組器件配置清單（整套裝置需配置兩組元器件）
|
序號
|
名??????? 稱
|
型號與規格
|
數量
|
備注
|
|
1????????? ?
|
單相電度表
|
DD862a
|
1臺
|
?
|
|
2????????? ?
|
螺口燈座
|
3A/250V
|
2只
|
?
|
|
3????????? ?
|
燈泡
|
220V/40W
|
2只
|
?
|
|
4????????? ?
|
單聯開關
|
?
|
1只
|
?
|
|
5????????? ?
|
雙控開關
|
?
|
1只
|
?
|
|
6????????? ?
|
聲（光）控延時開關
|
?
|
1只
|
?
|
|
7????????? ?
|
開關盒
|
86×86×40
|
2只
|
?
|
|
8????????? ?
|
日光燈管套件（鎮流器）
|
10W
|
1套
|
?
|
|
9????????? ?
|
電流互感器
|
LMK3(BH)-0.66 5/5A 5VA
|
1只
|
?
|
|
10????? ?
|
空氣開關
|
DZ47-63LE4P5A
|
1只
|
?
|
|
11????? ?
|
保險絲座
|
RT18-32/3P
|
1只
|
?
|
|
12????? ?
|
直插式保險座
|
RT14-20
|
2只
|
?
|
|
13????? ?
|
熔斷器
|
RT18-20/3A
|
3只
|
?
|
|
14????? ?
|
熔斷器
|
RT14-20/2A
|
2只
|
?
|
|
15????? ?
|
交流接觸器
|
LC1-D0610Q5N
|
3只
|
?
|
|
16????? ?
|
接觸器輔助觸頭
|
LA1-DN11
|
3只
|
?
|
|
17????? ?
|
熱繼電器
|
JRS1D-25（0.63-1A）
|
1只
|
?
|
|
18????? ?
|
熱繼電器座
|
JRS1D-25/Z
|
1只
|
?
|
|
19????? ?
|
通電延時時間繼電器
|
ST3PA-B/380V（0-10S）
|
1只
|
?
|
|
20????? ?
|
時間繼電器座
|
PF-083A
|
1只
|
?
|
|
21????? ?
|
平動按鈕
|
Φ22-LAY16-AG11
|
2只
|
?
|
|
22????? ?
|
平動按鈕
|
Φ22-LAY16-AR11
|
2只
|
?
|
|
23????? ?
|
平動按鈕
|
Φ22-LAY16-AB11
|
1只
|
?
|
|
24????? ?
|
按鈕開關盒
|
3孔
|
2只
|
?
|
|
25????? ?
|
行程開關
|
LX19-222
|
2只
|
?
|
|
26????? ?
|
行程開關
|
LX19-001
|
2只
|
?
|
|
27????? ?
|
倒順開關
|
KO3-15
|
1只
|
?
|
|
28????? ?
|
電阻
|
75Ω/75W
|
3只
|
元器件箱
|
|
29????? ?
|
電阻
|
10Ω/25W
|
1只
|
|
|
30????? ?
|
二極管
|
1N5408
|
4只
|
|
|
31????? ?
|
塑料安裝卡子
|
?
|
250只
|
?
|
|
32????? ?
|
自攻螺絲
|
?
|
120只
|
?
|
|
33????? ?
|
走線槽
|
2525
|
2米
|
?
|
|
34????? ?
|
接線端子排
|
JF5-2.5/5
|
5條
|
?
|
|
35????? ?
|
G形導軌
|
0.4米
|
1根
|
?
|
|
36????? ?
|
三相鼠籠式異步電動機
|
AC380V△
|
1臺
|
?
|
