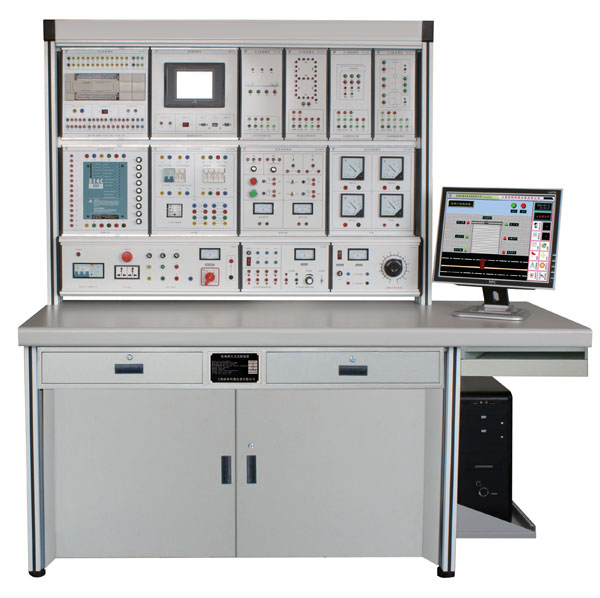

LGJS-300A型 高級技師維修電工實訓考核裝置
一、概述
??? “LGJS-300A型?高級技師維修電工實訓考核裝置”是根據國家職業資格鑒定操作技能鑒定程序化方案研制生產的，高級技師維修電工實訓考核裝置可對《維修電工高級技師》系列教材中列出的應用電子技術、電器自動控制技術、工業控制網絡和綜合應用能力進行實際操作，從而使學生的操作技能得到提高。該高級技師維修電工實訓考核裝置不僅可供學生學習鍛煉，更是維修電工技能實訓與考核的理想設備。
?
二、裝置特點
◆高級技師維修電工實訓考核裝置的主要結構由實驗臺、可拆分式模塊、實驗掛箱、防塵式實驗屏桌子組成，主體為鋁合金材料。（*產品）
◆實驗臺采用鋁合金材料，模塊采用可拆分結構，功能無限擴展，有利于專業升級，功能遞增。（*產品）
◆實驗掛箱采用鋁合金材料，定位采用隱藏導軌結構，真正做到面板無磨損，確保使用壽命，裝卸十分方便。（*產品）
◆實驗屏為鋁合金材料，具有內置照明外部防塵功能，延長使用壽命，增加美感度。（*產品）
◆?電源控制由兩種可選，手動控制和無線遙控控制。
三、裝置技術性能
* 輸入電源：三相四線(380V±10％ 50HZ)
* 環境溫度：–10℃－+40℃
* 相對濕度：＜85％(25℃)
* 海拔高度：＜4000m
* 裝置容量：＜1.5KVA
* 外型尺寸： 1650×660×1740mm
四、實驗項目
1、應用電子技術
* 數據選擇電路
* 數據分配電路
* 全加器控制扭環形計數器
* 三相六拍脈沖產生器
* 六十進制計數器
* 組合邏輯控制計數器
* 走馬燈電路
* 四位全加器
* 三相全控橋式有源逆變電路1
* 三相全控橋式有源逆變電路2
* 三相全控橋式有源逆變電路3
* 三相全控橋式有源逆變電路4
* A型雙象限直流斬波電路
* B型雙象限直流斬波電路
* 橋式可逆直流斬波電路
2、PLC控制實訓電氣自動控制技術部分
* 配料系統PLC控制和交流變頻調速控制系統1
* 配料系統PLC控制和交流變頻調速控制系統2
* 自動車床PLC控制和交流變頻調速控制系統1
* 自動車床PLC控制和交流變頻調速控制系統2
* 深孔鉆車床PLC控制和交流變頻調速控制系統1
* 深孔鉆車床PLC控制和交流變頻調速控制系統2
* 運料小車PLC控制和交流變頻調速控制系統1
* 運料小車PLC控制和交流變頻調速控制系統2
* 原料系統PLC控制和交流變頻調速控制系統1
* 原料系統PLC控制和交流變頻調速控制系統2
* 深孔鉆車床PLC控制和帶PG交流變頻調速系統
* 運料小車PLC控制和帶PG交流變頻調速控制系統
* 深孔鉆車床PLC控制和全數字直流調速系統
* 深孔鉆車床PLC控制和帶PG全數字直流調速系統
* 運料小車PLC控制和全數字直流調速控制系統
3、工業控制網絡
* 遠程控制運料小車
* 遠程控制車床
* 遠程控制深孔鉆削的運行
* 觸摸屏遠程IO數據處理（去*大值求平均值）
* 撥碼開關遠程IO數據處理（去*大值求平均值）
* 觸摸屏遠程IO數據處理（去*小值求平均值）
* 撥碼開關遠程IO數據處理（去*小值求平均值）
* 觸摸屏遠程控制電機1
* 觸摸屏遠程控制電機2
* 撥碼開關遠程控制電機1
* 撥碼開關遠程控制電機2
* 工業現場總線編程控制流水線1
* 工業現場總線編程控制流水線2
* 工業現場總線編程開度控制
* 工業現場總線編程液位控制
4、綜合應用能力
* UPS口試題1（電子技術類）
* UPS口試題2（電子技術類）
* UPS口試題3（電子技術類）
* UPS口試題4（電子技術、電力電子類）
* 可逆調速系統口試題1（自控、電力電子類）
* 可逆調速系統口試題2（自控、電力電子類）
* 可逆調速系統口試題3（自控、電力電子類）
* 可逆調速系統口試題4（自控、電力電子類）
* VVVF電梯口試題1（自控、PLC類）
* VVVF電梯口試題2（自控、PLC類）
* VVVF電梯口試題3（自控、PLC類）
* VVVF電梯口試題4（自控、PLC類）
* 隧道監控系統口試題1（網絡類）
* 隧道監控系統口試題2（網絡類）
* 隧道監控系統口試題3（網絡類）
* 隧道監控系統口試題4（網絡類）
?
