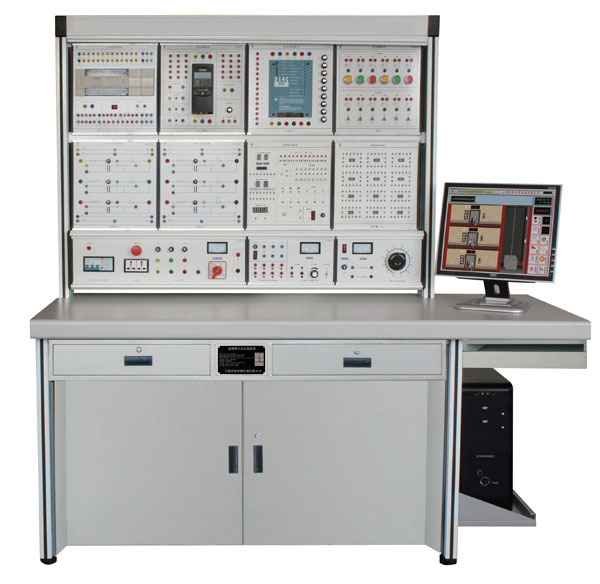

LGJS-300C型 高級維修電工實訓考核裝置
一、概述
?????? “LGJS-300C型?高級維修電工實訓考核裝置”是根據國家職業資格鑒定操作技能鑒定程序化方案研制生產的，可對《高級維修電工技術》系列教材中列出的電子技術、電力電子技術、直流調速技術、變頻器調速技術和PLC應用技術進行實際操作，從而使學生的操作技能得到提高。該高級維修電工實訓考核裝置不僅可供學生學習鍛煉，更是維修電工技能實訓與考核的理想設備。
?
二、特點
◆ 高級維修電工實訓考核裝置的主要結構由實驗臺、可拆分式模塊、實驗掛箱、防塵式實驗屏桌子組成，主體為鋁合金材料。（*產品）
◆ 實驗臺采用鋁合金材料，模塊采用可拆分結構，功能無限擴展，有利于專業升級，功能遞增。（*產品）
◆ 實驗掛箱采用鋁合金材料，定位采用隱藏導軌結構，真正做到面板無磨損，確保使用壽命，裝卸十分方便。（*產品）
◆ 實驗屏為鋁合金材料，具有內置照明外部防塵功能，延長使用壽命，增加美感度。（*產品）
◆ 電源控制由兩種可選，手動控制和無線遙控控制。
三、技術性能
* 輸入電源：三相四線(380V±10％ 50HZ)
* 環境溫度：–10℃－+40℃
* 相對濕度：＜85％(25℃)
* 海拔高度：＜4000m
* 裝置容量：＜1.5KVA
* 外型尺寸：1650×660×1740mm
四、實驗項目
1、電子技術
* 鋸齒波發生器
* 三角波發生器
* 三角波方波發生器
* 正弦波－方波－三角波發生器
* 單脈沖控制移位寄存器
* 移位寄存器環形計數器
* 脈沖順序控制器
* 加法計數器起/?？刂?br />
* 數字定時器
* 減法循環計數器
2、電力電子
* 帶電阻負載的三相半波可控整流電路
* 帶電感負載的三相半波可控整流電路
* 帶續流二極管的三相半波可控整流電路
* 共陽極接法的的三相半波可控整流電路
* 帶電阻負載的三相半控橋式整流電路
* 帶電感負載的三相半控橋式整流電路
* 帶續流二極管的三相半控橋式整流電路
* 帶電阻負載的三相全控橋式整流電路
* 帶電感負載的三相全控橋式整流電路
* 帶平衡電抗器的雙反星型可控整流電路
3、電氣自動控制技術
* 514C轉速電流雙閉環不可逆凋速系統（一）
* 514C轉速電流雙閉環可逆凋速系統（一）
* 514C轉速電流雙閉環不可逆凋速系統（二）
* 514C轉速電流雙閉環可逆凋速系統（二）
* Mm440全數字交流變頻凋速系統三段速控制
* Mm440全數字交流變頻凋速系統模擬量及三段頻率控制
* Mm440全數字交流變頻凋速系統四段速控制
* Mm440全數字交流變頻凋速系統模擬量及四段頻率控制
* Mm440全數字交流變頻凋速系統五段速控制
* MM440全數字交流變頻凋速系統模擬量及五段頻率控制
4、PLC應用技術
* 運料小車PLC控制
* 機械滑臺PLC控制
* 機械手PLC控制
* 混料罐PLC控制
* 紅綠燈PLC控制
* 噴水池PLC控制
* 傳送帶PLC控制
* 污水處理PLC控制
* 計件PLC控制
* 檢瓶PLC控制
