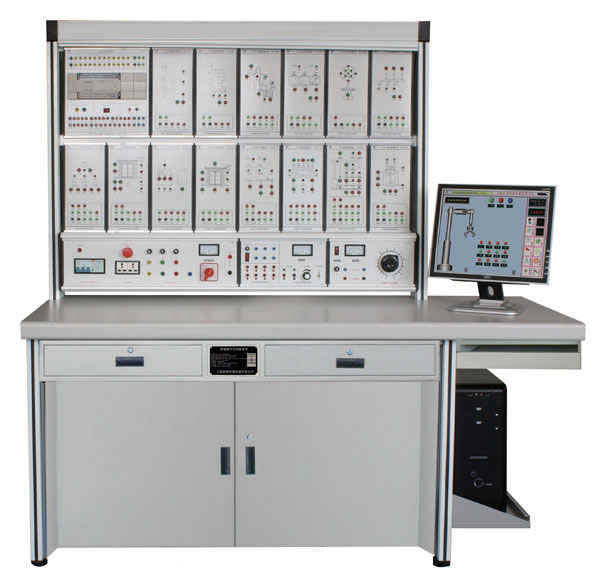

LGJS-300D型 中級維修電工實訓考核裝置
一、概述
?????? “LGJS-300D型?中級維修電工實訓考核裝置”是根據國家職業資格鑒定操作技能鑒定程序化方案研制生產的，可對《中級維修電工技術》系列教材中列出的電子技術、電氣控制線路技術、電氣控制線路故障分析和可編程控制器技術進行實際操作，從而使學生的操作技能得到提高。該中級維修電工實訓考核裝置不僅可供學生學習鍛煉，更是維修電工技能實訓與考核的理想設備。
二、特點
◆LGJS-300D中級維修電工實訓考核裝置的主要結構由實驗臺、可拆分式模塊、實驗掛箱、防塵式實驗屏桌子組成，
?? 主體為鋁合金材料。（*產品）
◆ 實驗臺采用鋁合金材料，模塊采用可拆分結構，功能無限擴展，有利于專業升級，功能遞增。（*產品）
◆ 實驗掛箱采用鋁合金材料，定位采用隱藏導軌結構，真正做到面板無磨損，確保使用壽命，裝卸十分方便。（*產品）
◆ 實驗屏為鋁合金材料，具有內置照明外部防塵功能，延長使用壽命，增加美感度。*產品）
◆ 電源控制由兩種可選，手動控制和無線遙控控制。
三、實驗項目
1、電氣控制線路安裝調試故障分析
* X62銑床電氣控制線路故障分析與排除
* T68鏜床電氣控制線路故障分析與排除
2、電子技術
* Rc阻容放大器電路。
* Rc橋式振蕩電路。
* 單結晶體管觸發電路。
* 晶閘管調光電路
* 晶閘管延時電路
* 晶體管穩壓電路
* 可調式正負穩壓電源
* 78/79系列的正負穩壓電源
* OTL功率放大電路
* OCL功率放大電路
3、電氣控制線路安裝調試
* 液壓控制機床滑臺運動及動力頭工作電氣控制電路
* 雙速電動機自動加速挖制電路
* 三相異步電動機雙重聯鎖正反轉起動能耗制動控制電路
* 通電延時帶直流能耗制動的Y-△起動的控制電路
* 斷電延時帶直流能耗制動的Y-△起動的控制電路
* 三相異步電動機降壓起動反接制動控制電路
* 三相異步電動機自耦變壓器減壓起動控制電路
* 三相異步電動機延邊三角形減壓起動控制電路
* 帶橋式整流可逆能耗制動控制電路
* 繞線式交流異步電動機自動起動控制電路
4、可編程控制器技術
* 三相異步電動機Y-△啟動主電路控制的梯形圖設計，并進行模擬調試
* 4/2極雙速電動機控制電路的梯形圖設計，并進行模擬調試
* 根據工藝流程設計簡單的水塔水位自動控制電路，并進行模擬調試
* 根據工藝流程設計簡單的裝卸料小車的自動控制電路，并進行模擬調試
* 根據工藝流程設計簡單的彩燈閃爍控制電路，并進行模擬調試
* 根據工藝流程設計簡單的傳輸帶電機的控制系統，并進行模擬調試
* 根據工藝流程設計簡單的智力競搶答裝置電路，并進行模擬調試
* 根據工藝流程設計簡單的加熱爐自動上料控制電路，并進行模擬調試
* 根據工藝流程設計簡單的鉆孔動力頭控制電路，并進行模擬調試
* 根據工藝流程設計簡單的倉庫門自動開閉控制電路，并進行模擬調試
?
