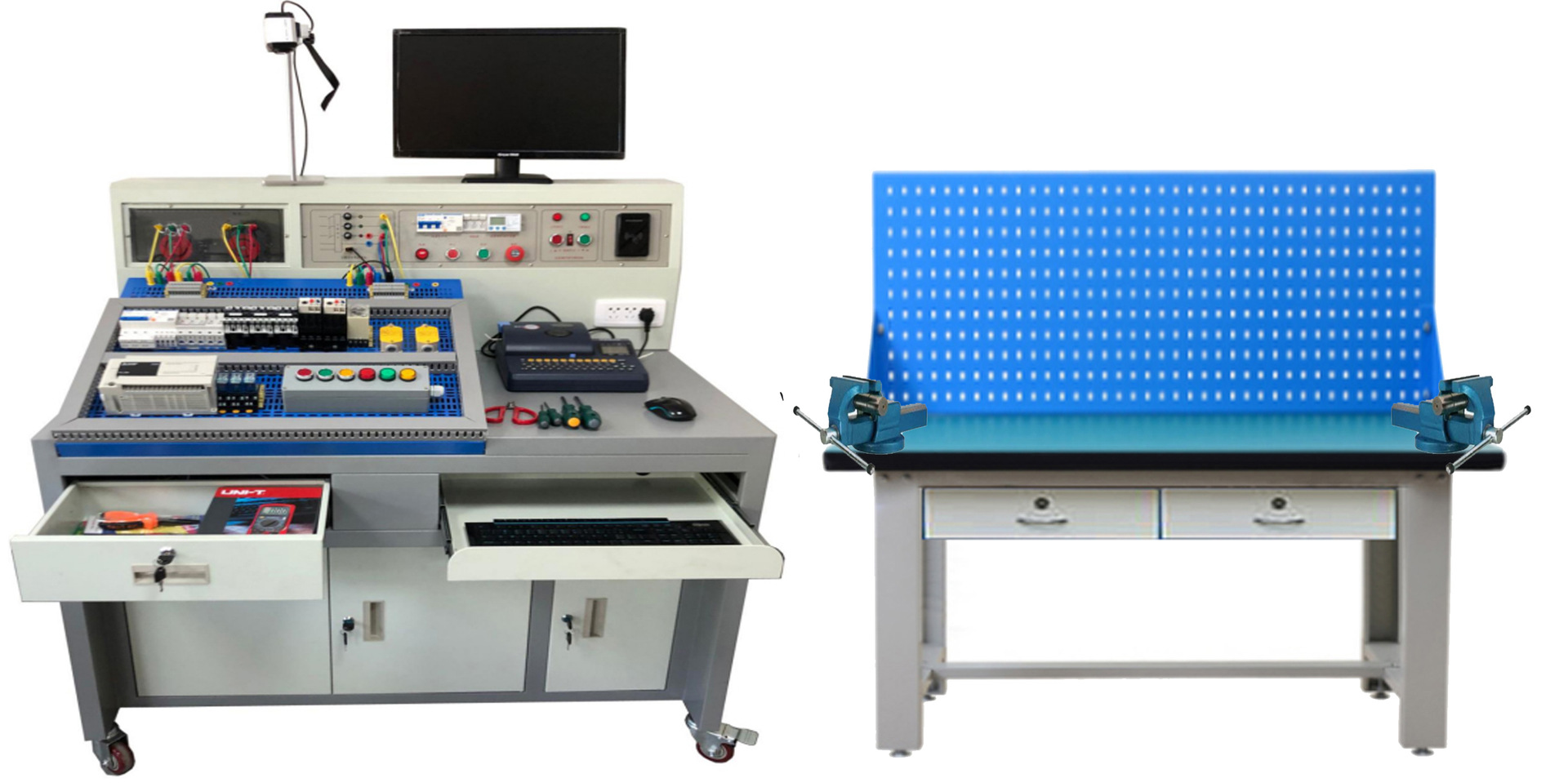

LGWX-X02型 電工鉗工綜合實訓競賽設備
一、裝置配置
1、技術性能：
（1）輸入電源：三相AC 380V±10% 50HZ三相五線。
（2）固定交流輸出：三相五線 ?380V接插式2組、220V接插式2組、220V插座式4組。
（3）可調電源輸出：AC 0-380可調電源,DC 0-250可調電源，采用單相調壓器實現該功能，且具有基本的短路保護，過載保護等安全措施。接口及儀表：指針式電壓表2只，時刻監控電網電壓變化。4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
（4）外型：整體尺寸1680×1000×1630mm，設備的材料：鈑金、鋁合金結構。
2、基本配置及功能
（1）本設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌桌面采用雙層亞光密紋結構，表面經過噴塑處理，提高防銹、絕緣性能；實驗桌底部裝有至少4個導向輪，方便設備移動。
（2）儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。設備儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
（3）電氣裝配實訓工具:
|
序號 |
實訓工具名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
1 |
鉗流表 |
日置（HIOKI)3280-10F鉗形萬用表電流表 數字單交流鉗形表 |
個 |
6 |
? |
|
2 |
安全帶 |
宏建HJ-SC01（繩長2.4米） |
條 |
2 |
? |
|
3 |
電源線 |
兩孔插頭電源裸尾線加粗純銅線芯 ，帶插頭2米長電源線（線橫截面積0.75平方毫米) |
根 |
23 |
? |
|
4 |
面包板 |
SYB-130 |
塊 |
40 |
? |
|
5 |
電池盒 |
二節五號電池盒（帶開關） |
個 |
21 |
? |
|
6 |
發光二極管 |
?5mm燈珠 |
個 |
800 |
? |
|
7 |
電阻100Ω |
金屬膜電阻器1% 1/4W五色環電阻元件 |
個 |
800 |
? |
|
8 |
電阻10KΩ |
金屬膜電阻器1% 1/4W五色環電阻元件 |
個 |
800 |
? |
|
9 |
電子元件配件盒 |
小型（195x130x35mm）、塑料、透明、24格 |
個 |
26 |
? |
|
10 |
BV0.5平方單股硬線 |
BV0.5平方單股硬線 |
100米/卷 |
2 |
? |
|
11 |
白色指示燈 |
220V通用信號燈AC220V 22MM |
個 |
24 |
? |
|
12 |
紅色指示燈 |
220V通用信號燈AC220V 22MM |
個 |
24 |
? |
|
13 |
綠色指示燈 |
220V通用信號燈AC220V 22MM |
個 |
24 |
? |
|
14 |
紅色自復位按鈕開關 |
NP—11BN |
個 |
24 |
? |
|
15 |
綠色自復位按鈕開關 |
NP—11BN |
個 |
48 |
? |
|
16 |
多股銅線 |
國標RV電子線純銅芯0.75平方 |
100米/卷 |
3 |
? |
|
17 |
接線端子 |
E7508管型端子針形 |
1000個/包 |
8 |
? |
|
18 |
U型卡軌 |
國標C45接觸器漏保U型鐵導軌 |
根/50cm |
24 |
? |
3、滿足的實訓項目：
直流電路基本原理、三相鼠籠式異步電動機的使用、接觸器聯鎖的正反轉控制、火警環路、車載電源箱三相負載等。
二、基礎鉗工臺配置：
1、技術指標
（1）鉗工桌臺面采用50mm厚防沖壓板制成,桌腿采用120*60mm厚1.2mm的方鋼精制而成,底腳采用高密度橡膠墊底。
（2）桌面中間采用有機玻璃1450*500mm隔離,實驗抽屜采用0.8mm鋼板焊制而成，并進行噴丸處理。
（3）虎鉗：每臺面安裝5寸虎鉗2個。
（4）初級鉗工實訓工具：
|
序號 |
實訓工具名稱 |
規格型號 |
單位 |
數量 |
|
1 |
吸盤 |
靜電地板吸盤 |
個 |
2 |
|
2 |
鍍鋅鐵絲 |
1mm低碳 |
100米/卷 |
2 |
|
3 |
螺栓（配平墊加彈墊） |
M6*20（強度等級8.8）碳鋼 |
個 |
400 |
|
4 |
平墊 |
M6（強度等級8.8）碳鋼 |
個 |
200 |
|
5 |
彈墊 |
M6（強度等級8.8）碳鋼開口 |
個 |
300 |
|
6 |
螺栓（配平墊加彈墊） |
M8*20（等級8.8）碳鋼 |
個 |
400 |
|
7 |
平墊 |
M8（強度等級8.8）碳鋼 |
個 |
200 |
|
8 |
彈墊 |
M8（強度等級8.8）碳鋼開口 |
個 |
200 |
|
9 |
螺栓（配平墊加彈墊） |
M10*25（等級8.8）碳鋼 |
個 |
400 |
|
10 |
平墊 |
M10（強度等級8.8）碳鋼 |
個 |
200 |
|
11 |
彈墊 |
M10（強度等級8.8）碳鋼開口 |
個 |
200 |
|
12 |
螺栓（配平墊加彈墊） |
M12*25（等級8.8）碳鋼 |
個 |
400 |
|
13 |
平墊 |
M12（強度等級8.8）碳鋼 |
個 |
200 |
|
14 |
彈墊 |
M12（強度等級8.8）碳鋼開口 |
個 |
200 |
|
15 |
白色標記筆 |
油性筆 |
支 |
10 |
|
16 |
藍色標記筆 |
油性筆 |
支 |
3 |
|
17 |
綠色標記筆 |
油性筆 |
支 |
3 |
|
18 |
黑色標記筆 |
油性筆 |
支 |
3 |
2、質量性能指標
（1）滿足學員通過基礎，初級鉗工培訓。
（2）能夠通過培訓設備，讓員工模擬工作崗位實際操作流程。
3、安裝要求所需輔助電纜、管線等材料，所有高于安全電壓（36V）線纜必須使用PVC線管防護。
