一、概述

本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、?安全消防等，符合初、中級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

二、技術性能

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃

3.裝置容量：＜1KVA

4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護

5.外形尺寸：長1600mm×寬700mm×高1650mm

三、實訓裝置的基本配置及功能

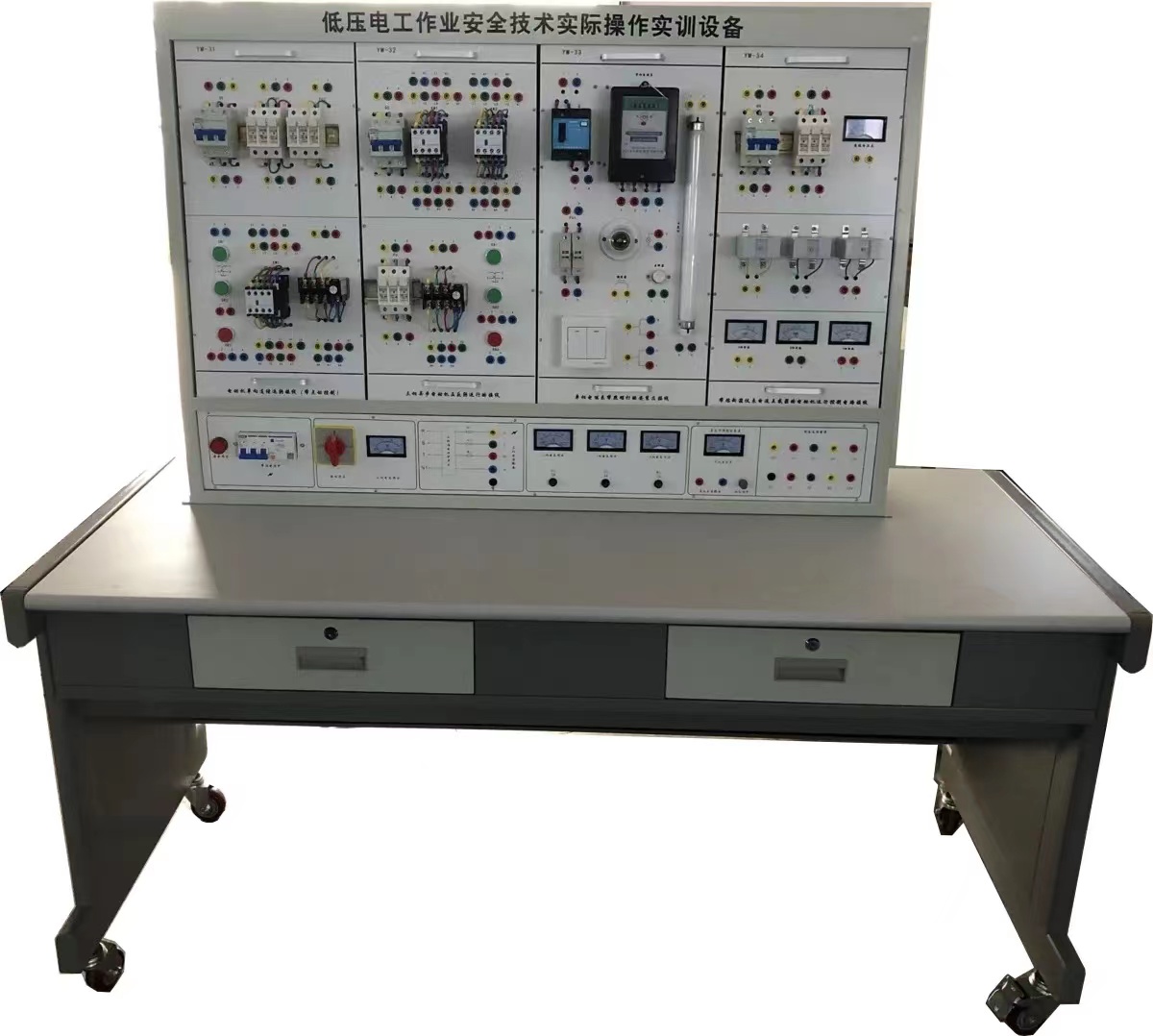

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏?實訓屏為噴塑鋼結構，鋁塑面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。

3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

4、提供～220V插座2只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓0-30V連續可調，多圈電位器連續調節，輸出電流2A，具有限流保護功能。

（二）實訓掛箱及器材配備

實驗掛箱面板鋼質噴塑

1、LGT-DG01電動機單向連續運轉接線掛箱

2、LGT-DG02三相異步電動機正反轉運行的接線及安全操作掛箱

3、LGT-DG03單相電能表帶照明燈的安裝及接線掛箱

4、LGT-DG04帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線掛箱

5、三相鼠籠異步電動機180W Y/△ 1臺

（三）實訓桌?鋼木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。全部實驗接線采用插線方式，方便快捷。

四、實驗項目

（一）電拖部分

1、電工安全標示的辨識

2、電動機單向連續運轉接線（開點動控制）

3、三相異步電動機正反轉運行的接線及安全操作

4、單相電能表帶照明燈的安裝及接線

5、帶熔斷器（斷路器）、儀表、電流互感器的電動機運行控制電路接線

（二）室內照明配電

1.插座和一個開關控制一盞燈

2.日光燈線路的接線

3.聲控開關控制白熾燈電路的接法

4.單相電度表直接接線電路

5.兩地控制一盞燈的接法

（三）消防技能的認識與掌握（教師演示）(選配)

五、?配置清單
