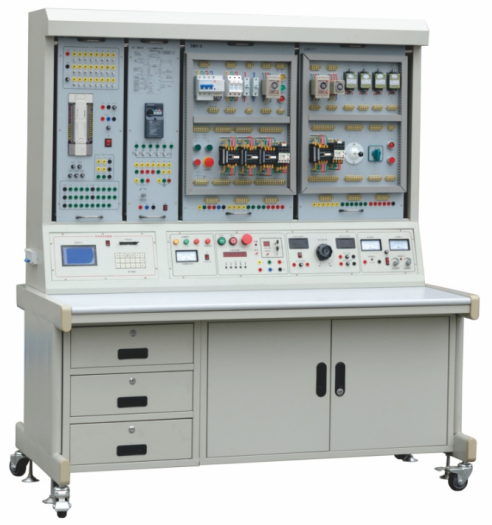

一、概述

本設備是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。

本設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業《電機及其控制》、《電機與拖動》《電機與變壓器》《可編程控制器技術》等課程和非機電類專業的必修課程單元或選修課程單元《電機控制電路》、《機床電路維修》的教學與實訓。

本設備也適合技工學校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

二、設備技術指標

1.外型：整體尺寸 1755mm×750mm×1790mm；

2.實訓臺架的材料：鋁木結構；

3.電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)交流輸出：

固定：三相五線? 380V 接插式1組、220V接插式1組、220V插座式3組、

可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）?????????????

3)直流輸出：

固定：勵磁電源 110 V/0.5 A? 1組、+12 V/1.5A 1組； -12V/1.5 A 1組； +5 V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。

可調：電樞電源 0～220V/1.5A? 1組（有電壓表監控輸出）、0～24 V 可調2 A 1組（有電壓/電流表實施監控輸出狀態）；

4.接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；

5.實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。

6.誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。

7.儀表/表頭：

1）?內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化；

2）?實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只；

8.整流橋：1組。

9.實訓用變壓器：（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能）

10.保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
