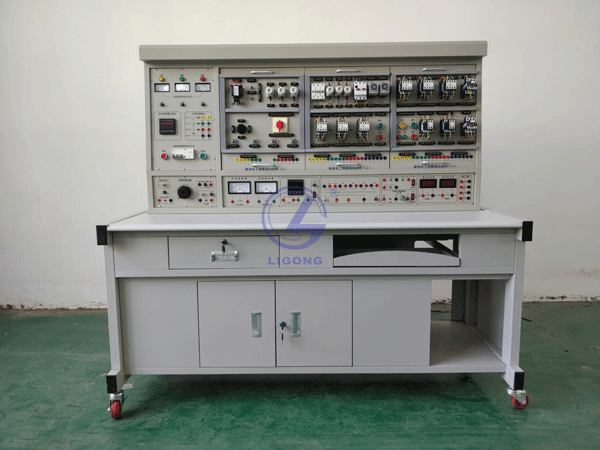

LGN-W01A型 電氣多功能實訓臺
一、概述
電氣多功能實訓臺是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，采用積木組合式結構，包含電工、電子、電氣、電力拖動、PLC、變頻器等內容，實訓內容豐富，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。
二、特點
1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
三、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃ ?相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA?
4.外形尺寸：170×70×150cm3
四、配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
1. |
實訓考核臺架 |
臺 |
1 |
材料：鋼木結構，符合國家相關環保要求；實驗屏：用于掛置實訓單元掛板；配置與實訓配套的電源。 |
|
|
2. |
實訓桌 |
張 |
1 |
主體鈑金，面板采購防火板，規格170×70×80cm |
|
|
3. |
電氣控制實訓單元掛箱及電機 ? ? ? ? ? ? ? |
塊 |
1 |
DW-01 |
維修電工實訓組件（一） |
|
塊 |
1 |
DW-02 |
維修電工實訓組件（二） |
||
|
塊 |
1 |
DW-03 |
維修電工實訓組件（三） |
||
|
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
||
|
臺 ? ? ? |
1 ? ? ? |
DJ01 |
直流并勵電動機DC220V |
||
|
DJ02 |
三相鼠籠電動機AC380V（Y/△）帶離心開關 |
||||
|
DJ03 |
三相鼠籠電動機AC380V（Y/△） |
||||
|
DJ04 |
雙速異步電動機AC380V（△/YY） |
||||
|
4. |
PLC主機掛箱 |
套 |
1 |
三菱FX1N 40MR |
|
|
5. |
變頻器實訓掛箱 |
塊 |
1 |
FR-D720S-0.4KW |
|
|
6. |
氣動實驗模塊 |
套 |
1 |
調節閥、消聲器、電磁閥、氣缸、磁性開關，氣源用戶自配。 |
|
|
7. |
傳感器控制模塊 |
套 |
1 |
溫度傳感器、干燒電熱器、隔熱板、溫度變送器 |
|
|
8. |
PLC實訓掛箱 ? ? ? |
套 ? ? ? |
1 ? ? ? |
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
|
|
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
|||||
|
機械手控制/自控成型機/加工中心 |
|||||
|
四層電梯/基礎實驗/中間繼電器 |
|||||
|
9. |
PLC仿真實訓軟件 |
套 |
1 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查 （3）PLC編程訓練、PLC程序編寫測試等功能 （4）實現PLC運行模擬，對錯誤程序進行檢查 |
|
|
10. |
電工連線 |
套 |
1 |
32根：長1000mm ?黃10條、綠10條、紅10條、黑2條； 10根：長600mm ??黃2條、綠2條、紅2條、藍2條、黑2條。 網線：3米/臺 |
|
|
11. |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
|
|
12. |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
|
? |
安裝配件 |
套 |
1 |
? |
|
