一、設備概述

該套設備根據國家最新《職業標準》及勞動部頒發的“電工技術等級證”和“電工實操證”等培訓、鑒定內容要求，以電工國家職業資格高級工、技師、高級技師考核內容為基礎研發而成。同時該套設備遵循了培訓、鑒定、競賽相結合的原則，適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用，也適用于機電類職業技能競賽。

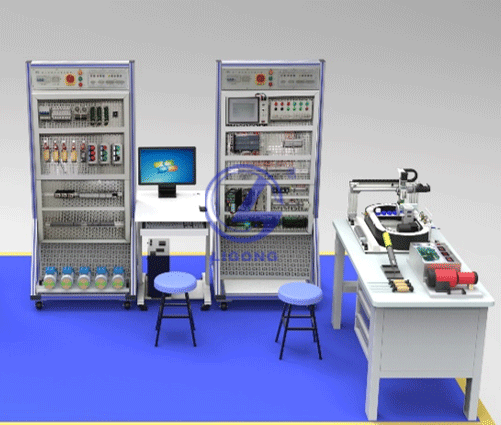

設備采用模塊化設計組合式運用的設計理念，由PLC電氣控制應用平臺、電力拖動安裝平臺等組成。該套設備包含了PLC控制技術、觸摸屏應用技術、變頻調速技術、伺服驅動技術、步進驅動技術、工業傳感器技術、電動拖動技術、直流調速技術等培訓及鑒定內容。設備集成智能物聯網模塊，實現與各種儀表的數據采集、處理，經過數據處理后上傳到服務器平臺，同時服務器平臺可以對物聯網模塊下達指令，配合擴展板模塊實現遠程控制。該套設備還配備了數字孿生仿真系統，通過3D仿真模型和仿真數據驅動器取代實體設備，設備受PLC程序控制并反饋相關的傳感器信號，在虛擬空間中完成映射，從而反映相對應的實體設備的運動過程。

二、設備參數概覽

1.工作電源： AC380V±10％ 50Hz
2.額定功率：≤1.5kW
3.安全保護功能：漏電保護、過流保護、短路保護、接地保護
4.PLC:西門子CPU 1214C DC/DC/DC 晶體管型，14輸入/10輸出
5.數字量輸入/輸出模塊：繼電器型，16輸入/16輸出
6.伺服系統：匯川IS620P，伺服電機：0.1KW ? ?西門子：V90 ? 伺服電機：0.1KW
7.變頻器：匯川MD200
8.步進驅動器：YKD2305M ?
9.步進電機：YK42XQ47-02A ?? ?
10.觸摸屏：TPC7062TI
11.RFID：工業RFID讀寫器（DW207）
12.單站尺寸：W800*D700*H1829mm
13.區域尺寸：5000mm*3000mm

三、設備配置清單

四、可完成實訓項目
1.典型低壓電氣控制電路實訓
（1）日光燈電路的連接
（2）三相負載的星形聯結
（3）三相負載的三角形聯結
（4）三相交流電路功率的測量
（5）功率因數及相序的測量
（6）單相電度表的安裝及使用
（7）三相鼠籠式異步電動機的使用
（8）三相異步電動機點動控制
（9）三相異步電動機自鎖控制
（10）三相異步電動機既可點動又自鎖控制
（11）接觸器聯鎖正反轉控制
（12）按鈕聯鎖正反轉控制
（13）接觸器和按鈕雙重聯鎖正反轉控制
（14）接觸器和按鈕雙重聯鎖正反轉控制
（15）CA6140車床電氣控制培訓。
（16）M7120 型平面磨床電氣控制培訓。
（17）X62W萬能銑床電氣控制培訓。
（18）Z3040搖臂鉆床電氣控制培訓。?
（19）按鈕聯鎖的電動機正、反轉電路連接實訓；
（20）接觸器聯鎖的電動機正、反轉電路連接實訓；
（21）接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
（22）電動機定子繞組串聯電阻啟動控制電路連接實訓；
（23）按鈕切換的Y－△啟動控制電路的連接實訓；
（24）時間繼電器切換的Y－△啟動控制電路的連接實訓；
（25）電動機反接制動控制電路連接實訓；
（26）電動機往返行程控制電路連接實訓；
（27）電動機順序啟動控制電路連接實訓；
（28）?? ?電動機定時運轉控制電路連接實訓；
（29）?? ?按鈕切換的雙速電動機控制電路連接實訓；
（30）?? ?時間繼電器切換的雙速電動機控制電路連接實訓；
（31）?? ?簡單生產機械電氣控制電路連接實訓；
