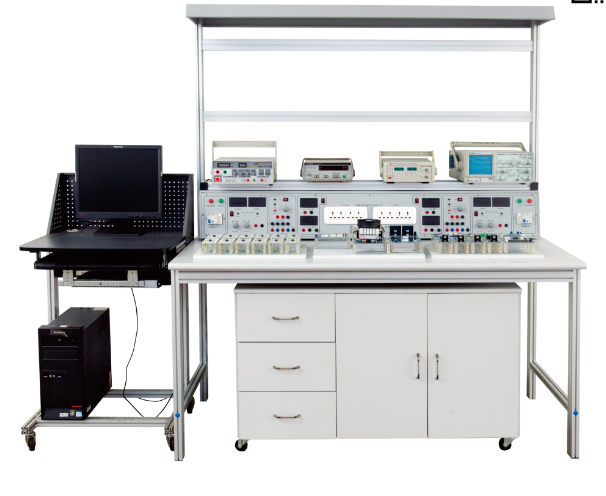

一、設備概述 該裝置為全國中等職業學校電工電子技術技能大賽教育部指定設備，是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實驗實訓要求研制和開發的產品，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。 設備配套的LGY-DZ05型電子工藝實訓考核裝置由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。 二、設備技術指標 1.工作電源：兩相三線 AC 220V±10%? 50Hz 2.溫度：－10～40℃；環境濕度：≤90%（25℃） 3.外形尺寸：長×寬×高=1600 mm×800 mm×1800mm 4.整機功耗：≤1.5KW 5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關...
