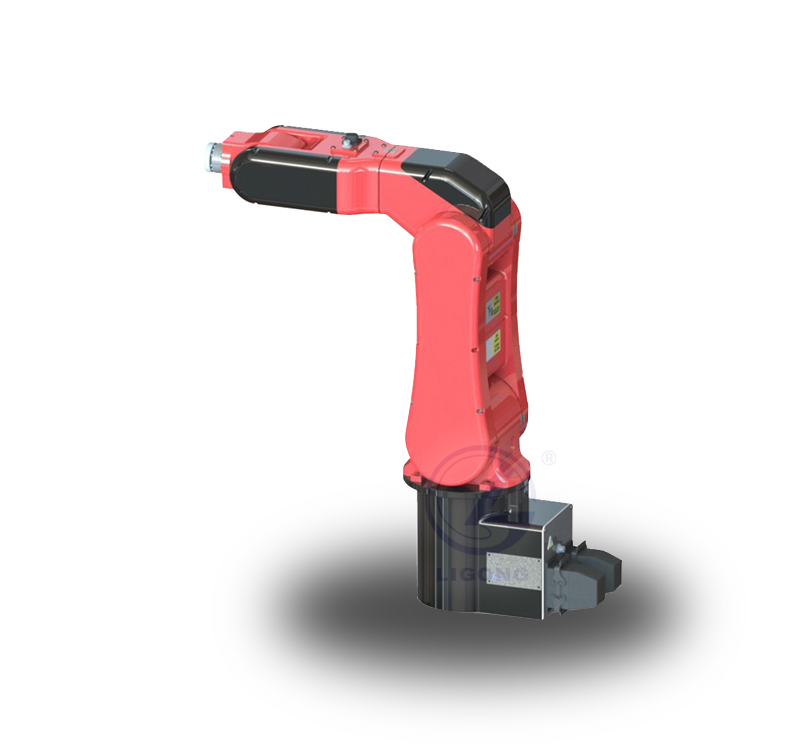

LG-ZN605型 工業機器人
? ? ? LG-ZN605型 工業機器人是小型多用途機器人，結構緊湊、體積小、重量輕、關節速度高、動態響應快，荷重5kg，具有低投資、高產出優勢。滿足快速拾放，具有極大的靈活性。在保持六軸機器人的通用性情況下其結構緊湊，重復定位精度高，響應快。該六軸工業機器人可高效完成上下料、分揀、裝配、打磨以及其他加工應用的工作任務。? 一、產品特點 1、運轉速度快。*大范圍動作，一個循環在8s以?xún)?nèi)。? 2、重復定位精度高。重復定位精度達到±0.02mm，可適用于高精度作業。? 3、成本低廉。核心零部件自主生產，有效控制成本。? 4、輕量化。整機重量控制在55kg以?xún)?nèi)，搬運安裝方便。? 5、小型化。占地空間小，適合于空間狹小的場合。 二、技術參數 工業機器人 LG-ZN605 LG-ZN605L 自由度 6 6 額定負載 5Kg 5Kg *大工作半徑 746mm 854mm 重復定位精度 ±0.02mm ±0.03mm 運動范圍 J1 ±200° J2 -180°/0° J3 +80°/ +240° J4 ±180° J5 ±115° J6 ±360° 額定速度 J1 222°/s,3.87rad/s J2 180°/s,3.14ad/s J3 225°/s,3.93rad/s J4 2...
分類：
分享
描述
? ? ? LG-ZN605型 工業機器人是小型多用途機器人，結構緊湊、體積小、重量輕、關節速度高、動態響應快，荷重5kg，具有低投資、高產出優勢。滿足快速拾放，具有極大的靈活性。在保持六軸機器人的通用性情況下其結構緊湊，重復定位精度高，響應快。該六軸工業機器人可高效完成上下料、分揀、裝配、打磨以及其他加工應用的工作任務。?
一、產品特點
1、運轉速度快。*大范圍動作，一個循環在8s以?xún)?nèi)。?
2、重復定位精度高。重復定位精度達到±0.02mm，可適用于高精度作業。?
3、成本低廉。核心零部件自主生產，有效控制成本。?
4、輕量化。整機重量控制在55kg以?xún)?nèi)，搬運安裝方便。?
5、小型化。占地空間小，適合于空間狹小的場合。
二、技術參數

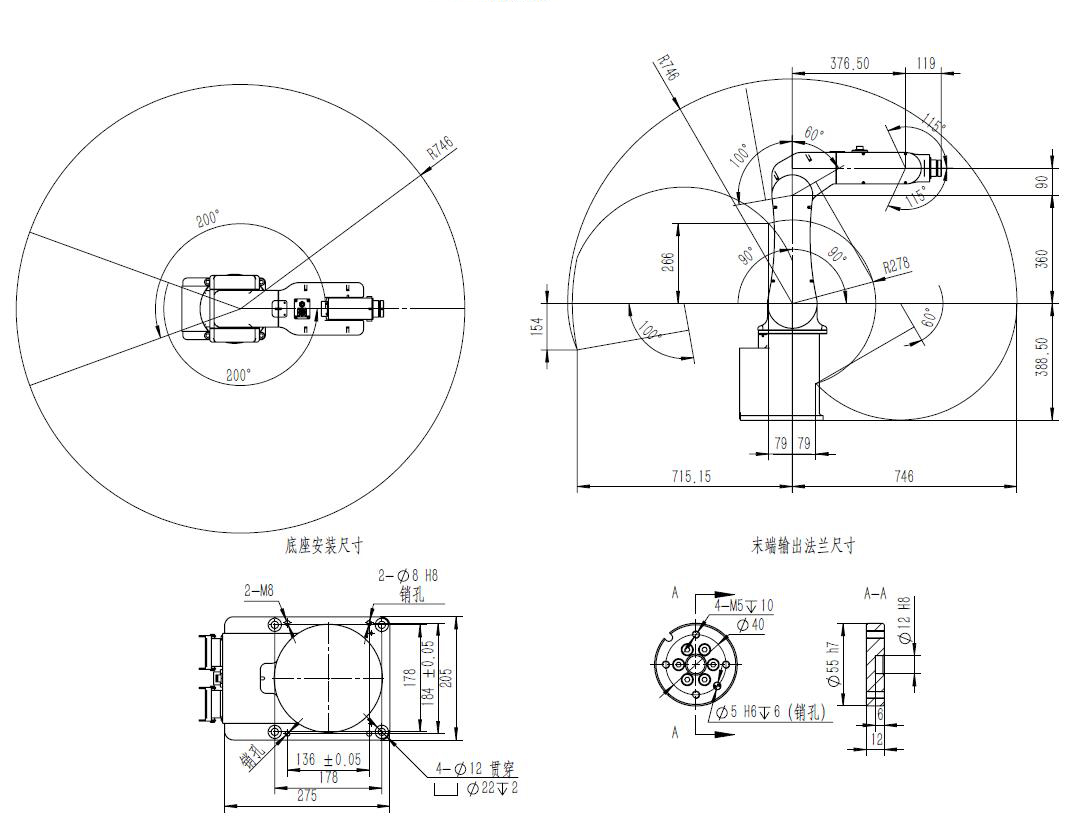

三、工業機器人參數圖

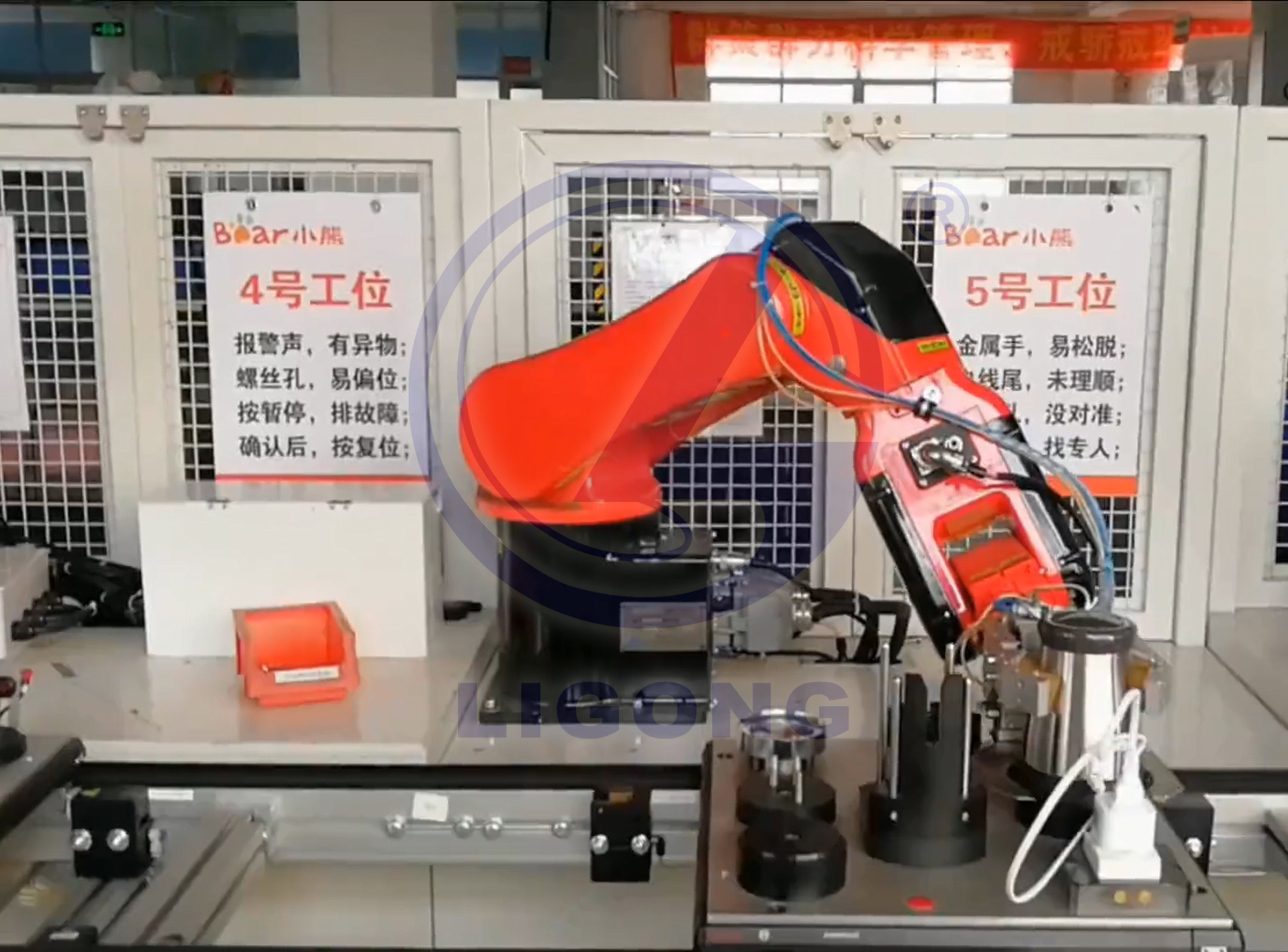

四、工業現場
工業機器人智能裝配流水線
1、運轉速度快。*大范圍動作，一個循環在8s以?xún)?nèi)。?
2、重復定位精度高。重復定位精度達到±0.02mm，可適用于高精度作業。?
3、成本低廉。核心零部件自主生產，有效控制成本。?
4、輕量化。整機重量控制在55kg以?xún)?nèi)，搬運安裝方便。?
5、小型化。占地空間小，適合于空間狹小的場合。
二、技術參數
| 工業機器人 | LG-ZN605 | LG-ZN605L | |
| 自由度 | 6 | 6 | |
| 額定負載 | 5Kg | 5Kg | |
| *大工作半徑 | 746mm | 854mm | |
| 重復定位精度 | ±0.02mm | ±0.03mm | |
| 運動范圍 | J1 | ±200° | |
| J2 | -180°/0° | ||
| J3 | +80°/ +240° | ||
| J4 | ±180° | ||
| J5 | ±115° | ||
| J6 | ±360° | ||
| 額定速度 | J1 | 222°/s,3.87rad/s | |
| J2 | 180°/s,3.14ad/s | ||
| J3 | 225°/s,3.93rad/s | ||
| J4 | 235°/s，4.10 rad/s | ||
| J5 | 222°/s,3.87rad/s | ||
| J6 | 360°/s,6.28rad/s | ||
| *高速度 | J1 | 370°/s，6.46 rad/s | |
| J2 | 300°/s，5.24 rad/s | ||
| J3 | 375°/s,6.54rad/s | ||
| J4 | 392°/s，6.84 rad/s | ||
| J5 | 370°/s，6.46 rad/s | ||
| J6 | 600°/s，10.47 rad/s | ||
| 容許慣性矩 | J6 | 0.1kg㎡ | |
| J5 | 0.36 kg㎡ | 0.3 kg㎡ | |
| J4 | 0.5 kg㎡ | ||
| 容許扭矩 | J6 | 8 N·m | |
| J5 | 16 N·m | 15 N·m | |
| J4 | 18 N·m | ||
| 適用環境 | 溫度 | 0～45° | |
| 濕度 | 20%～80% | ||
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | ||
| 示教器線纜長度 | 8米 | 8米 | |
| 本體-柜體連接線長度 | 3米 | 3米 | |
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | |
| 電源容量 | 1.5kVA | ||
| 額定功率 | 1.2kW | ||
| 額定電壓 | 單相AC220V | ||
| 額定電流 | 6.5A | ||
| 本體防護等級 | IP54 | ||
| 安裝方式 | 地面安裝、倒掛安裝、側掛安裝 | ||
| 本體重量 | 55kg | 57kg | |
| 控制柜防護等級 | IP53 | ||
| 控制柜尺寸 | 500（寬）×270（厚）×530（高）-可立可臥 | ||
| 控制柜重量 | 38KG | ||

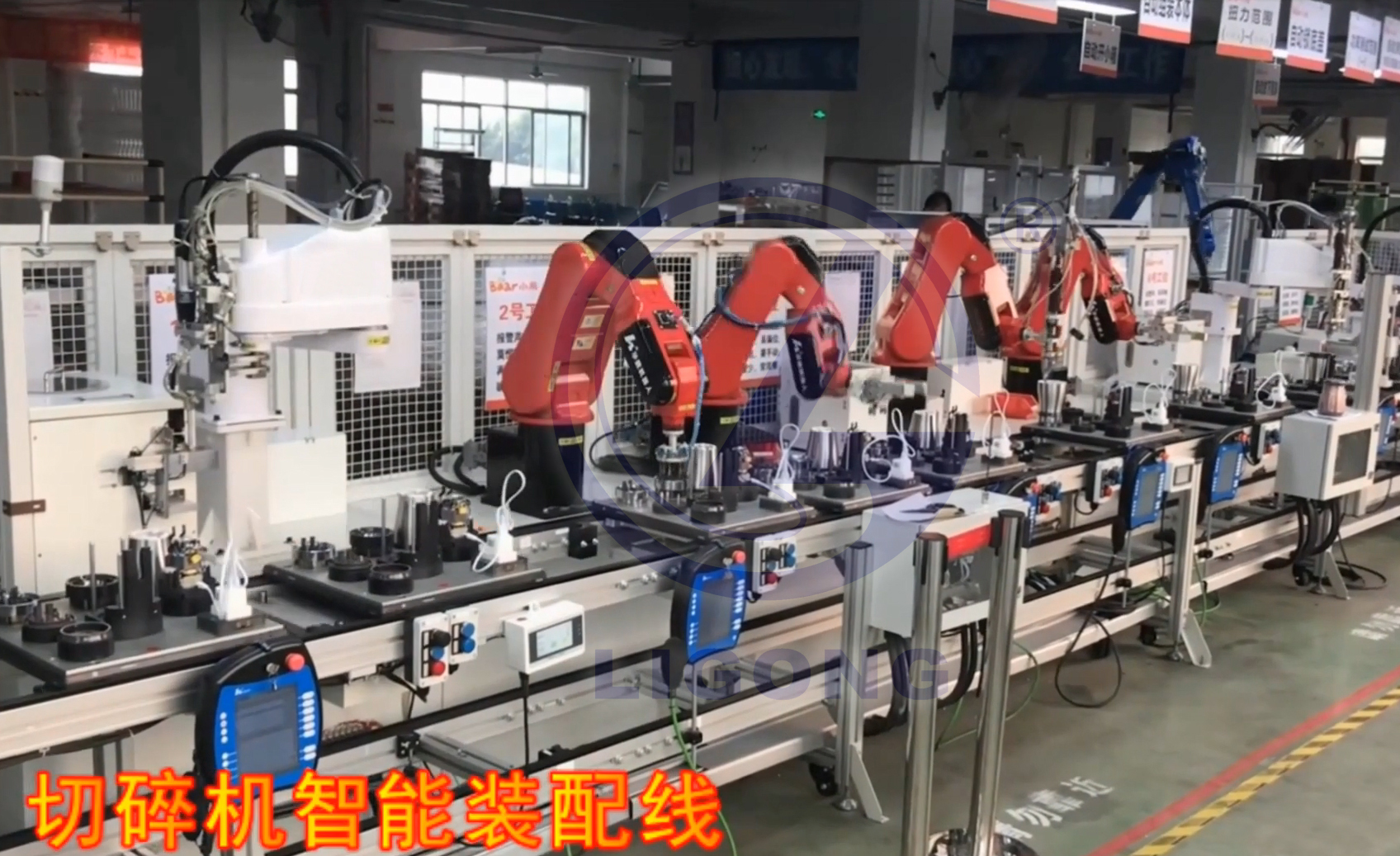

四、工業現場
工業機器人智能裝配流水線
