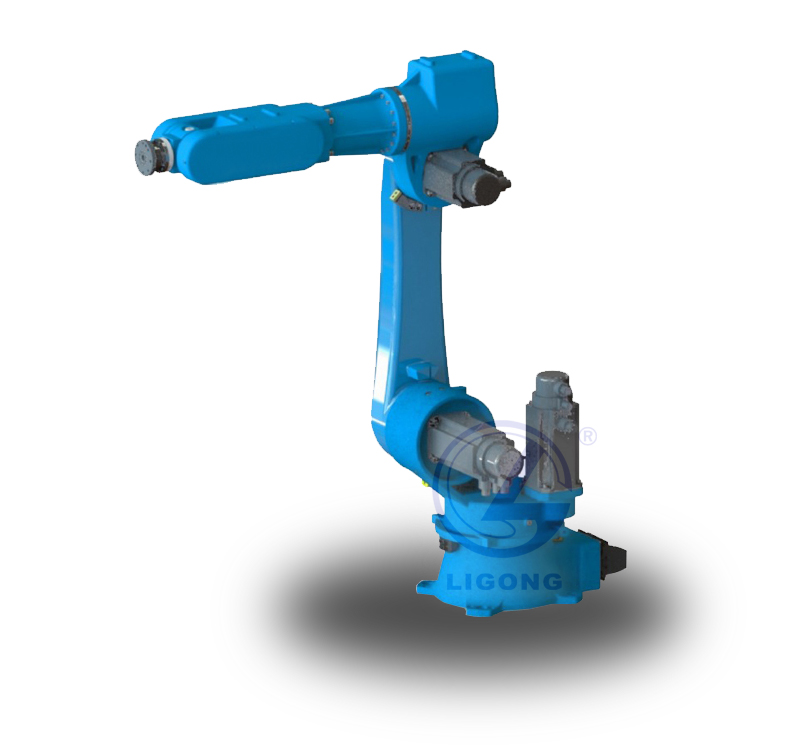

LG-DM630型 打磨工業機器人
? ? ? LG-DM630型 打磨工業機器人具有精度至高、加速能力強、剛性好等優點,重復定位精度高達±0.05mm,運動范圍達到1701mm,可輕松應對碼垛、裝配、打磨及焊接等行業的應用市場。? 一、產品特點 1.高性價比: 低成本,花錢買回去的屬于通用工業機器人,可重復編程用于其他搬運、裝配作業,且可一年回收成本;? 2.長壽命: LG-DM630型?打磨工業機器人采用高精密高剛度進口減速機,壽命可長達數十年,一次投入,多年受益; 3.高加速性能: LG-DM630型?打磨工業機器人采用低速比高精度減速機,擁有超快的加速性能,*快加速時間可達0.3S; 4. 高集成度: 本體內置信號線與氣管即插即用,無需繁瑣接線,內部線纜無滑動,可長久保持無故障率; 5.超高精度: 除了精密的設計外,采用了進口高精密減速機,末端重復定位精度高達±0.05MM; 6.高平滑性: LG-DM630型?打磨工業機器人采用先進控制系統及伺服驅動系統,實現高速而平滑的動作性能,幾乎做到過渡點零時間停頓; 7. 高剛性: 經過結構優化,采用大功率電機與優質的材料,剛性非常好; 8.高...
分享
描述
? ? ? LG-DM630型 打磨工業機器人具有精度至高、加速能力強、剛性好等優點,重復定位精度高達±0.05mm,運動范圍達到1701mm,可輕松應對碼垛、裝配、打磨及焊接等行業的應用市場。?
一、產品特點
1.高性價比: 低成本,花錢買回去的屬于通用工業機器人,可重復編程用于其他搬運、裝配作業,且可一年回收成本;?
2.長壽命: LG-DM630型?打磨工業機器人采用高精密高剛度進口減速機,壽命可長達數十年,一次投入,多年受益;
3.高加速性能: LG-DM630型?打磨工業機器人采用低速比高精度減速機,擁有超快的加速性能,*快加速時間可達0.3S;
4. 高集成度: 本體內置信號線與氣管即插即用,無需繁瑣接線,內部線纜無滑動,可長久保持無故障率;
5.超高精度: 除了精密的設計外,采用了進口高精密減速機,末端重復定位精度高達±0.05MM;
6.高平滑性: LG-DM630型?打磨工業機器人采用先進控制系統及伺服驅動系統,實現高速而平滑的動作性能,幾乎做到過渡點零時間停頓;
7. 高剛性: 經過結構優化,采用大功率電機與優質的材料,剛性非常好;
8.高負載: 末端*大負載30kg,可輕松應對碼垛、裝配、打磨及焊接行業的應用市場。
二、技術參數

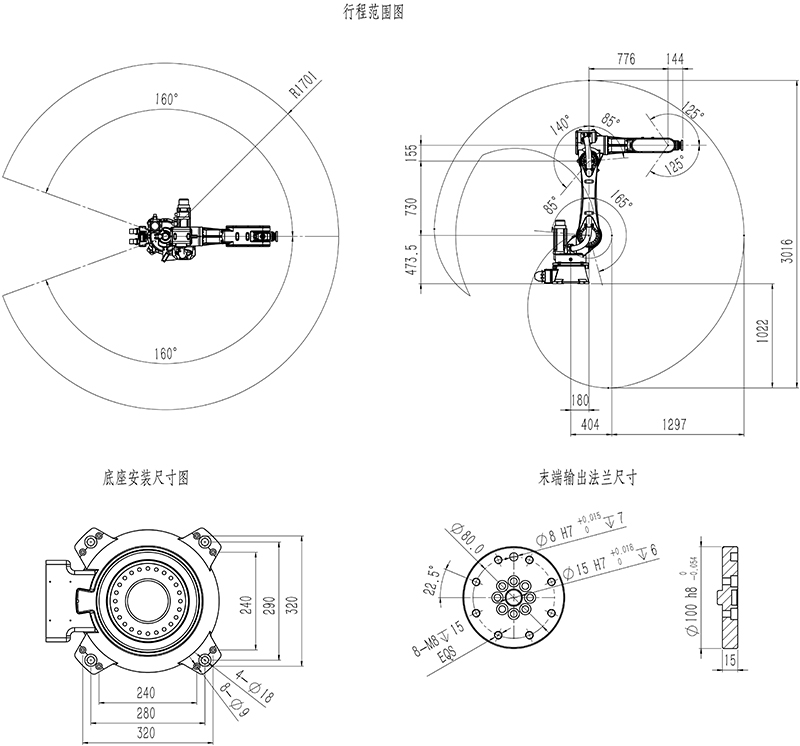

三、工業機器人參數圖

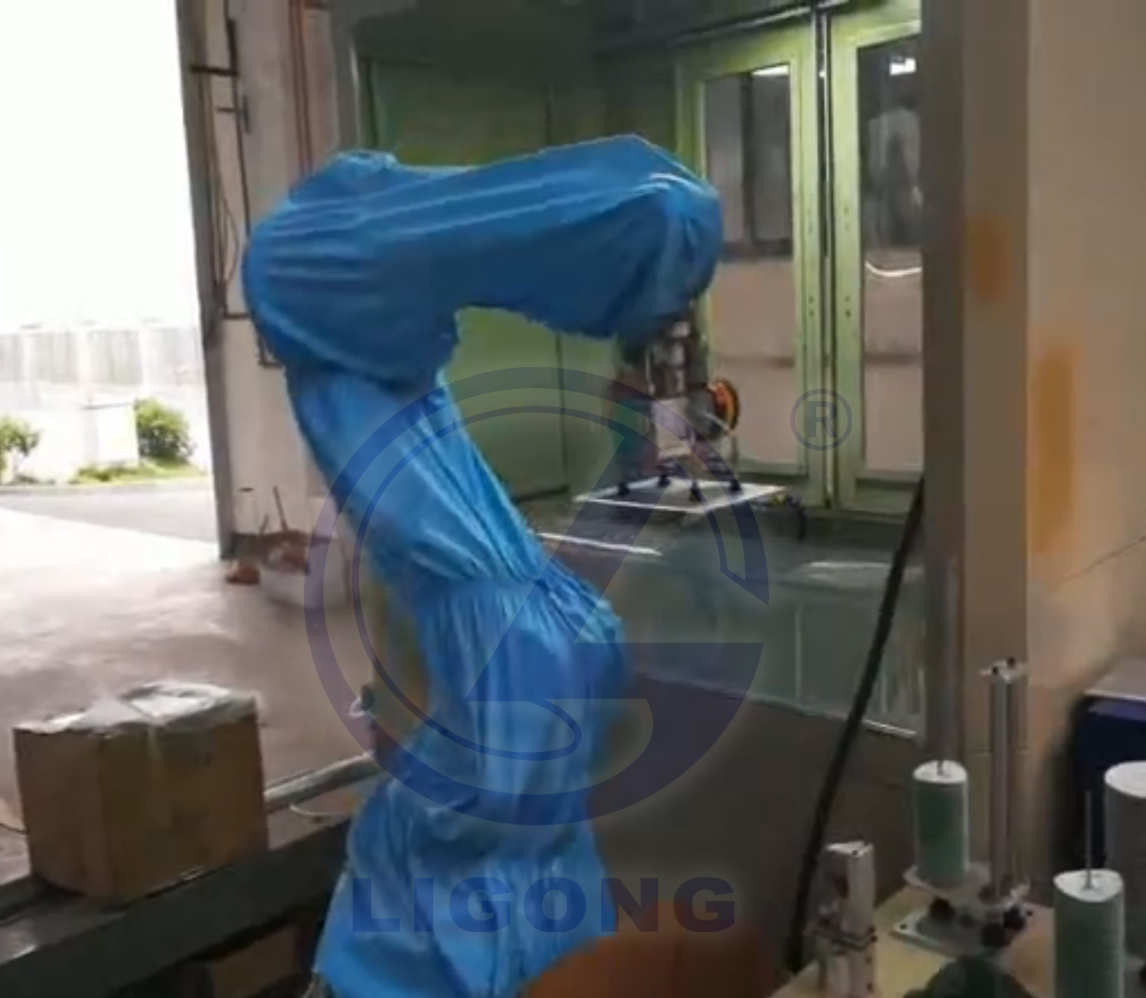

四、工業應用

打磨工業機器人

1.高性價比: 低成本,花錢買回去的屬于通用工業機器人,可重復編程用于其他搬運、裝配作業,且可一年回收成本;?
2.長壽命: LG-DM630型?打磨工業機器人采用高精密高剛度進口減速機,壽命可長達數十年,一次投入,多年受益;
3.高加速性能: LG-DM630型?打磨工業機器人采用低速比高精度減速機,擁有超快的加速性能,*快加速時間可達0.3S;
4. 高集成度: 本體內置信號線與氣管即插即用,無需繁瑣接線,內部線纜無滑動,可長久保持無故障率;
5.超高精度: 除了精密的設計外,采用了進口高精密減速機,末端重復定位精度高達±0.05MM;
6.高平滑性: LG-DM630型?打磨工業機器人采用先進控制系統及伺服驅動系統,實現高速而平滑的動作性能,幾乎做到過渡點零時間停頓;
7. 高剛性: 經過結構優化,采用大功率電機與優質的材料,剛性非常好;
8.高負載: 末端*大負載30kg,可輕松應對碼垛、裝配、打磨及焊接行業的應用市場。
二、技術參數
工業機器人 | LG-DM630 | |
自由度 | 6 | |
額定負載 | 30Kg | |
*大工作半徑 | 1701mm | |
重復定位精度 | ±0.05mm | |
運動范圍 | J1 | ±160° |
J2 | -175°/+75° | |
J3 | +40°/ +265° | |
J4 | ±180° | |
J5 | ±125° | |
J6 | ±360° | |
額定速度 | J1 | 99°/s,1.73rad/s |
J2 | 87°/s,1.52rad/s | |
J3 | 144°/s,2.51rad/s | |
J4 | 180°/s,3.14rad/s | |
J5 | 180°/s,3.14rad/s | |
J6 | 225°/s,3.92rad/s | |
*高速度 | J1 | 148°/s,2.59rad/s |
J2 | 109°/s,1.9rad/s | |
J3 | 172°/s,3.01rad/s | |
J4 | 300°/s,5.23rad/s | |
J5 | 300°/s,5.23rad/s | |
J6 | 375°/s,6.54rad/s | |
容許慣性矩 | J6 | 0.8kg㎡ |
J5 | 3.3kg㎡ | |
J4 | 8.7kg㎡ | |
容許扭矩 | J6 | 30.7Nm |
J5 | 73.4Nm | |
J4 | 140.4Nm | |
適用環境 | 溫度 | 0~45° |
濕度 | 20%~80% | |
其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸,遠離電子噪聲源(等離子) | |
示教器線纜長度 | 8米 | |
本體-柜體連接線長度 | 6米 | |
I/O參數 | 數字量:32輸入,31輸出(控制柜故障指示燈輸出占用1) | |
電源容量 | 5.6kVA | |
額定功率 | 4.5kW | |
額定電壓 | 3相AC380V | |
額定電流 | 8.1A | |
本體防護等級 | IP54 | |
安裝方式 | 地面、倒掛安裝 | |
本體重量 | 302kg | |
控制柜防護等級 | IP53 | |
控制柜尺寸 | 750mm(寬)×486mm(厚)×1030mm(高)-立式 | |
控制柜重量 | 186kg |

四、工業應用

打磨工業機器人

?
