LG-SX616型 工業機器人（機床高防護版）
? ? ? LG-SX616型 工業機器人（機床高防護版）在SX系列機器人基礎上進一步升級，負載能力更強，防護等級更高，速度更快。LG-SX616型?工業機器人很適合多種場合下的應用，例如：噴涂、噴粉、機床上下料、沖壓上下料、裝配、分揀、碼垛、注塑等；特別適合于對機器人防護等級要求高的場合，例如噴涂、噴粉等。? 一、產品特點及優勢 1、安裝占地面積?。簷C(jī)器人底座非常小，占地面積小于0.1㎡? 2、高精度，高靈活性：平均重復精度可達±0.04mm，*大0.05mm；不僅具備通用6軸功能，當使用通用機器人用法功能無足夠空間時，還可以編程內旋轉模式另辟蹊徑實現避讓。? 3、重量輕：本體重量128kg左右? 4、臂長更大、負載能力更強：通過輕量化的設計，使用高速電機、高精度的減速器，使機器人臂長增加至1599.6mm，額定負載16kg，可偏心80mm。? 5、防護等級更高：經過結構優化，進行密封設計，經過測試，整機防護等級達到IP67。? 6、360°空間全覆蓋，無死角。 7、高防護，整機防護等級IP67。 8、安裝占地面積小。 9、高精度，高靈活性。特征5：高速，慣量小...
分享
描述
? ? ? LG-SX616型 工業機器人（機床高防護版）在SX系列機器人基礎上進一步升級，負載能力更強，防護等級更高，速度更快。LG-SX616型?工業機器人很適合多種場合下的應用，例如：噴涂、噴粉、機床上下料、沖壓上下料、裝配、分揀、碼垛、注塑等；特別適合于對機器人防護等級要求高的場合，例如噴涂、噴粉等。?
一、產品特點及優勢
1、安裝占地面積?。簷C(jī)器人底座非常小，占地面積小于0.1㎡?
2、高精度，高靈活性：平均重復精度可達±0.04mm，*大0.05mm；不僅具備通用6軸功能，當使用通用機器人用法功能無足夠空間時，還可以編程內旋轉模式另辟蹊徑實現避讓。?
3、重量輕：本體重量128kg左右?
4、臂長更大、負載能力更強：通過輕量化的設計，使用高速電機、高精度的減速器，使機器人臂長增加至1599.6mm，額定負載16kg，可偏心80mm。?
5、防護等級更高：經過結構優化，進行密封設計，經過測試，整機防護等級達到IP67。?
6、360°空間全覆蓋，無死角。
7、高防護，整機防護等級IP67。
8、安裝占地面積小。
9、高精度，高靈活性。特征5：高速，慣量小。
10、重量輕。特征
11、模塊化、系列化、可定制。
12、性價比高。
二、技術參數
1、安裝占地面積?。簷C(jī)器人底座非常小，占地面積小于0.1㎡?
2、高精度，高靈活性：平均重復精度可達±0.04mm，*大0.05mm；不僅具備通用6軸功能，當使用通用機器人用法功能無足夠空間時，還可以編程內旋轉模式另辟蹊徑實現避讓。?
3、重量輕：本體重量128kg左右?
4、臂長更大、負載能力更強：通過輕量化的設計，使用高速電機、高精度的減速器，使機器人臂長增加至1599.6mm，額定負載16kg，可偏心80mm。?
5、防護等級更高：經過結構優化，進行密封設計，經過測試，整機防護等級達到IP67。?
6、360°空間全覆蓋，無死角。
7、高防護，整機防護等級IP67。
8、安裝占地面積小。
9、高精度，高靈活性。特征5：高速，慣量小。
10、重量輕。特征
11、模塊化、系列化、可定制。
12、性價比高。
二、技術參數
| 工業機器人 | LG-SX616 | |
| 自由度 | 6 | |
| 負載 | 16Kg | |
| *大工作半徑 | 1599.6mm | |
| 重復定位精度 | ±0.05mm | |
| 運動范圍 | J1 | ±154° |
| J2 | -178°/-2° | |
| J3 | +103°/+437° | |
| J4 | ±360° | |
| J5 | ±161° | |
| J6 | ±360° | |
| 額定速度 | J1 | 2.73 rad/s，157°/s |
| J2 | 2.52rad/s，145°/s | |
| J3 | 3.10rad/s，178°/s | |
| J4 | 3.85rad/s，221°/s | |
| J5 | 3.14rad/s，180°/s | |
| J6 | 6.28rad/s，360°/s | |
| *高速度 | J1 | 4.12rad/s，236°/s |
| J2 | 3.78ad/s，217°/s | |
| J3 | 6.23rad/s，357°/s | |
| J4 | 7.72rad/s，443°/s | |
| J5 | 6.28rad/s，360°/s | |
| J6 | 12.56rad/s，720°/s | |
| 容許慣性矩 | J6 | 0.15kg㎡ |
| J5 | 0.85kg㎡ | |
| J4 | 0.99kg㎡ | |
| 容許扭矩 | J6 | 12.7Nm |
| J5 | 28.0Nm | |
| J4 | 34.0Nm | |
| 適用環境 | 溫度 | 0～45° |
| 濕度 | 20%～80% | |
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | |
| 示教器線纜長度 | 8米 | |
| 本體-柜體連接線長度 | 3米 | |
| I/O參數 | 數字量：32輸入，31輸出 | |
| 電源容量 | 4.3kVA | |
| 額定功率 | 3.2kW | |
| 額定電壓 | 單相AC220V | |
| 額定電流 | 17.1A | |
| 本體防護等級 | IP67 | |
| 安裝方式 | 地面安裝 | |
| 本體重量 | 128kg | |
| 控制柜防護等級 | IP54 | |
| 控制柜尺寸 | 680（寬）×580（厚）×370（高）-可立可臥 | |
| 控制柜重量 | 47KG | |
三、工業機器人參數圖

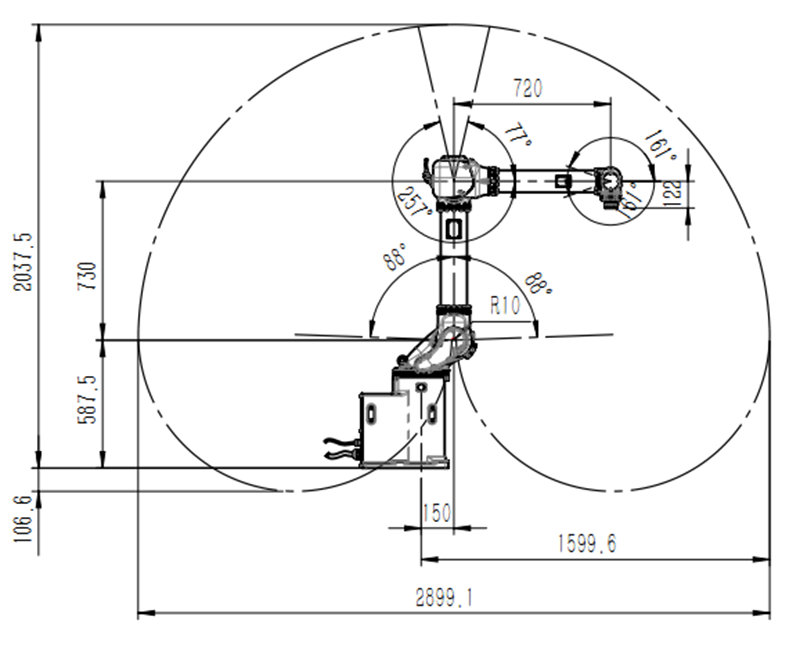

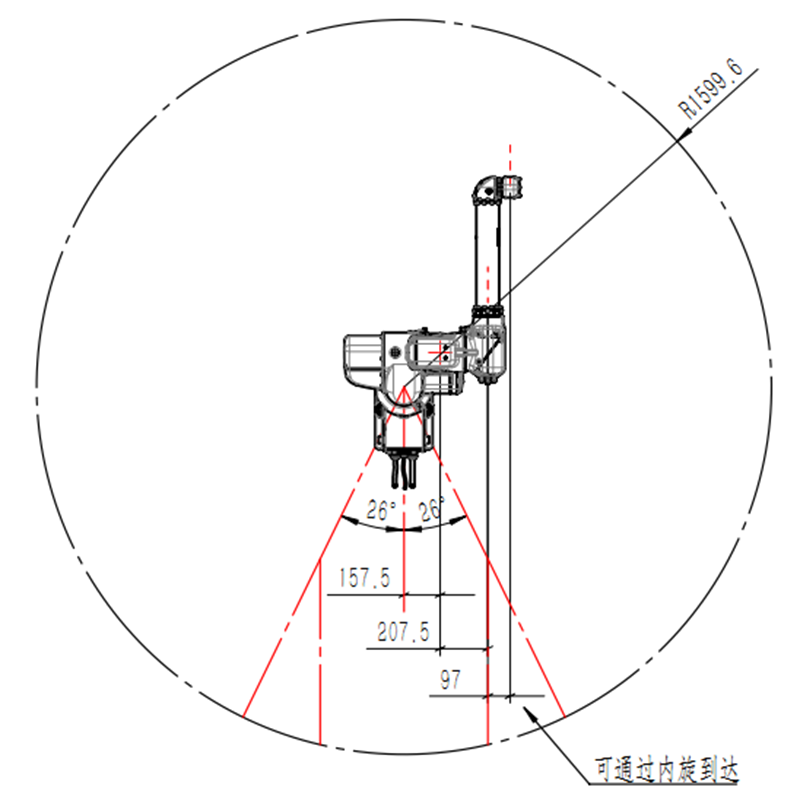

運動范圍圖

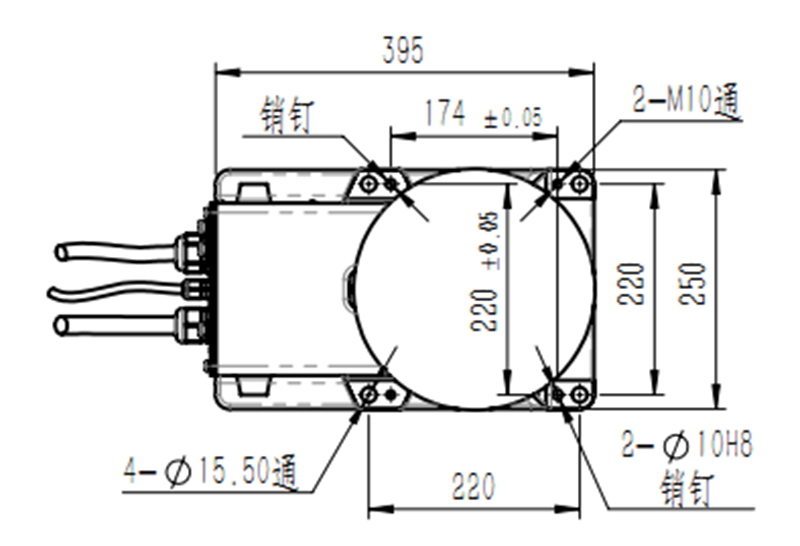

底座安裝尺寸圖

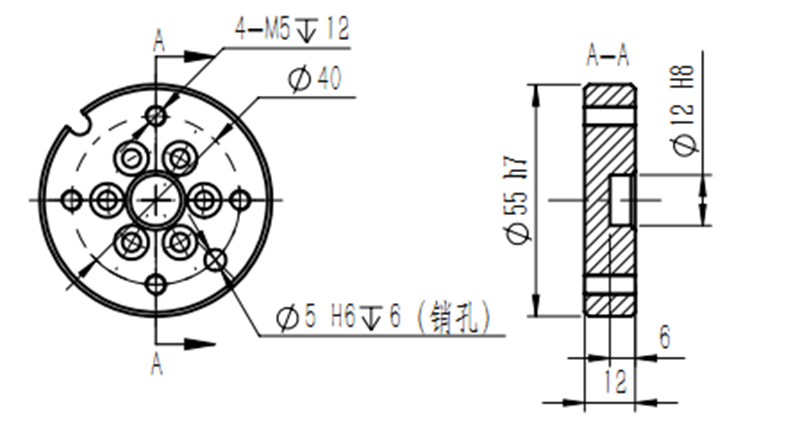

末端輸出法蘭尺寸圖
運動范圍圖
底座安裝尺寸圖
末端輸出法蘭尺寸圖
四、應用領域
工控盒鉚釘自動送料—壓鉚—鐳雕—組裝自動化
沖壓生產線
數控機床上下料
工控盒鉚釘自動送料—壓鉚—鐳雕—組裝自動化
