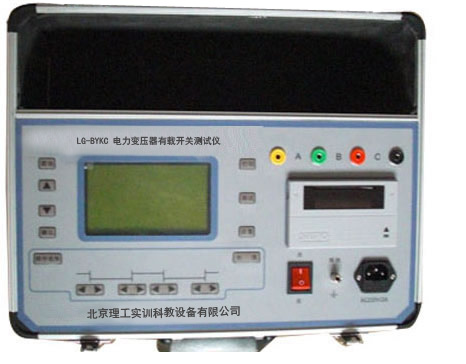

TYK -BYKC型 電力變壓器有載開關測試儀
?一、功能特點 ●用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標 ●采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，對所測數據進行分析、存貯、打印等功能 ●儀器可自動捕捉和顯示過渡過程中過渡電阻及時間跳變的過程 ●不受天氣影響，功能遠比光線示波器優越。 二、主要技術指標： ●三路獨立測試電源，*大輸出電流0.5A; ●儀器設置采樣率10～20KHZ; ●單次波形*大存儲時間6.4秒。 ●過渡電阻測量范圍：Y/0型變壓器1-40W，Y型變壓器1-20W。 ●測量精度：1-5W，Δ≤±10%.5-40W，Δ≤±5%??? 時間誤差：Δ≤±1%。 ●顯示器：240′128T、T6963C控制器; ●處理部分：高速8位微處理器，數據存儲器512K字節，所存貯的波形多達128組; ●高速A/D轉換器，*高采樣率可達400KHZ;...
分享
描述
?一、功能特點
●用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標
●采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，對所測數據進行分析、存貯、打印等功能
●儀器可自動捕捉和顯示過渡過程中過渡電阻及時間跳變的過程
●不受天氣影響，功能遠比光線示波器優越。
二、主要技術指標：
●三路獨立測試電源，*大輸出電流0.5A;
●儀器設置采樣率10～20KHZ;
●單次波形*大存儲時間6.4秒。
●過渡電阻測量范圍：Y/0型變壓器1-40W，Y型變壓器1-20W。
●測量精度：1-5W，Δ≤±10%.5-40W，Δ≤±5%??? 時間誤差：Δ≤±1%。
●顯示器：240′128T、T6963C控制器;
●處理部分：高速8位微處理器，數據存儲器512K字節，所存貯的波形多達128組;
●高速A/D轉換器，*高采樣率可達400KHZ;
