TYK -FRC系列 交直流高壓測量裝置
一、功能特點 ●TYK -FRC系列 交直流高壓測量裝置是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。 ●分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點. 二、主要技術參數 電壓等級 AC/DC50kV AC/DC100kV AC/DC200kV AC/DC300kV 分壓比 1000：1 1000：1 1000：1 1000：1 阻抗 200MΩ 400MΩ 800MΩ 1200MΩ 準確度 直流值 1．0級 1．0級 1．0級 1．0級 交流值 1．5級 1．5級 1．5級 1．5級 ...
分享
描述
一、功能特點

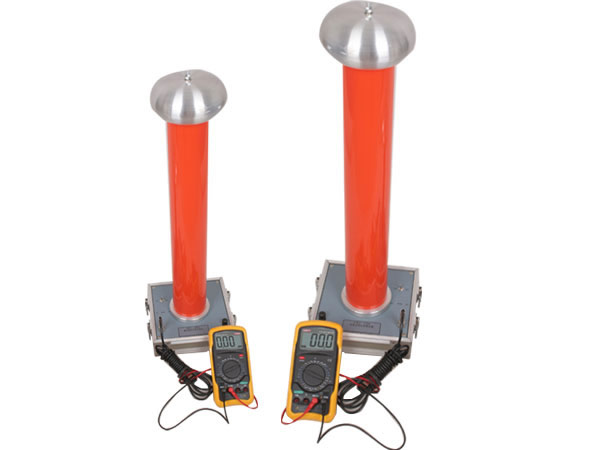

●TYK -FRC系列 交直流高壓測量裝置是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。
●分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點.
二、主要技術參數
|
電壓等級
|
AC/DC50kV
|
AC/DC100kV
|
AC/DC200kV
|
AC/DC300kV
|
|
|
分壓比
|
1000：1
|
1000：1
|
1000：1
|
1000：1
|
|
|
阻抗
|
200MΩ
|
400MΩ
|
800MΩ
|
1200MΩ
|
|
|
準確度
|
直流值
|
1．0級
|
1．0級
|
1．0級
|
1．0級
|
|
交流值
|
1．5級
|
1．5級
|
1．5級
|
1．5級
|
|
