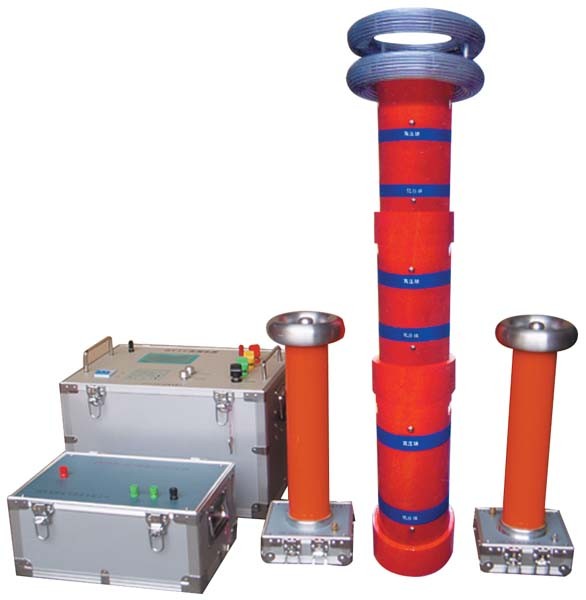

?一、功能特點

●便攜式電纜耐壓試驗系統適合35kV及以下電壓等級的電纜使用，數量多，實驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕。

●本系統中，要求單個人能現場搬動的部件重量不超過30kg，要求兩人年能現場搬動的部件不超過60kg，適合現場搬動

●電源大多采用220V單相電源，方便現場取電，

●電抗器部分采用干式環氧澆注，

●適合各類電纜的要求。

二、主要技術參數
?●額定輸出電壓：0～54kV（AC有效值）及其以下：
?●輸出功率：30～300Hz；
?●諧振電壓波形：純正弦波，波形畸變率<1.0%
?●*大試驗容量：324kVA及以下
?●工作制：滿功率輸出下，一次連續工作時間30分鐘；
?●品質因數：30～80；
?●頻率調節靈敏度：0.1Hz，不穩定度<0.05%
?●工作電源：220V±15%/50Hz±5%

三、參數配置：

●YDX-18-54變頻諧振升壓系統
??? 適用范圍：10kV電纜≤2.2kM（300平方毫米）18kV3A
??? 控制源：2.5kW
??? 電抗器：18kV/1A一臺，18kV/2A一臺
??? 勵磁器：3kVA（1000V/3A）
??? 分壓器：20kV
??? 電容器：0.07uF/20kV

?●YDX -18/54-54變頻諧振升壓系統
??? 適用范圍：10kV電纜≤2.2kM（300平方毫米）18kV3A?
?????????????? ? 35kV電纜≤500M（300平方毫米）54kV1A
??? 控制源：2.5kW
??? 電抗器：18kV/1A三臺
??? 勵磁器：3kVA（1000V/3A，3000V/1A）
??? 分壓器：60kV
??? 電容器：0.023uF/60kV

?●YDX -18/54-108變頻諧振升壓系統
??? 適用范圍：10kV電纜≤4.5kM（300平方毫米）18kV6A??
?????????? ???????? ?35kV電纜≤1000M（300平方毫米）54kV2A
??? 控制源：6kW
??? 電抗器：18kV/2A三臺
??? 勵磁器：4.2kVA（700V/6A，2100V/2A）
??? 分壓器：60kV
??? 電容器：0.023uF/60kV

●YDX -18/54-162變頻諧振升壓系統
??? 適用范圍：10kV電纜≤6.5kM（300平方毫米）18kV9A?
???????????????? ??? 35kV電纜≤1.5kM（300平方毫米）54kV3A
??? 控制源：6kW
??? 電抗器：18kV/1A三臺，18kV/2A三臺
??? 勵磁器：6.3kVA（700V/9A，2100V/3A）
??? 分壓器：60kV
??? 電容器：0.023uF/60kV

??●YDX -18/54-216變頻諧振升壓系統
??? 適用范圍：10kV電纜≤8.5kM（300平方毫米）18kV12A??
??????????????? ?35kV電纜≤2kM（300平方毫米）54kV4A
??? 控制源：10kW
??? 電抗器：18kV/2A六臺
??? 勵磁器：8.4kVA（700V/12A，2100V/4A）
??? 分壓器：60kV
??? 電容器：0.023uF/60kV

?●YDX -18/54-270變頻諧振升壓系統
??? 適用范圍：10kV電纜≤10kM（300平方毫米）18kV15A??
??????????????? ???? 35kV電纜≤2.5kM（300平方毫米）54kV5A
??? 控制源：10kW
??? 電抗器：18kV/1A三臺，18kV/2A六臺
??? 勵磁器：10.5kVA（700V/15A，2100V/5A）
??? 分壓器：60kV
??? 電容器：0.023uF/60kV

●YDX -18/54-324變頻諧振升壓系統
??? 適用范圍：10kV電纜≤12kM（300平方毫米）18kV18A??
?? ?35kV電纜≤3kM（300平方毫米）54kV6A
??? 控制源：13kW
??? 電抗器：18kV/2A九臺
??? 勵磁器：12.6kVA（700V/18A，2100V/6A）
??? 分壓器：60kV

電容器：0.023uF/60kV
