TYK 系列 直流電阻測試儀（5A-40A）
一、功能特點
●能快速準確完成變壓器繞組直流電阻的測量；
●具備完善的保護功能；
●體積小巧便于攜帶；
●液晶全中文菜單，操作簡單直觀；
●測試速度快，準確度高，數據重復性好，抗干擾能力強；
二、主要技術參數
●LGZR-5A型 直流電阻測試儀
|
HTZR-5A
|
||||
|
電流檔位
|
1mA
|
10mA
|
1A
|
5A
|
|
測量范圍
|
10Ω~20KΩ
|
1Ω~2KΩ
|
10mΩ~20Ω
|
10mΩ~4Ω
|
|
*大分辨率
|
1μΩ
|
|||
|
準確度
|
±（0.2%滿量程+3個字）
|
|||
|
溫度
|
0℃～40℃
|
|||
|
電源
|
AC220V±10% 50Hz
|
|||
●TYK-10A型 直流電阻測試儀
|
項目
|
LGZR-10A
|
備注
|
||||||
|
測量范圍
|
1μΩ~20KΩ
|
|
||||||
|
測試電流
|
0.02Ω
|
0.2Ω
|
2Ω
|
20Ω
|
200Ω
|
2K
|
20KΩ
|
|
|
10A
|
10A
|
1A
|
100mA
|
10mA
|
1mA
|
0.1mA
|
||
|
測量準確度
|
±0.2%（滿量程）
|
|
||||||
|
顯示方式
|
128×64點陣顯示
|
電阻顯示為
|
||||||
|
操作方式
|
手動及自動切換量程
|
|
||||||
|
*大分辨率
|
1μΩ
|
0.02Ω檔
|
||||||
|
校準方式
|
自動校準
|
|
||||||
|
電源
|
AC 220V±22V，50Hz±2 Hz
|
保險管5A
|
||||||
|
*大功耗
|
200W
|
測試電流為10A時
|
||||||
|
工作環境
|
環境溫度:0°～40°
|
|
||||||
●LGZR-20A型 直流電阻測試儀
|
LGZR-20A
|
||||
|
電流檔位
|
1A
|
5A
|
10A
|
20A
|
|
測量范圍
|
10mΩ~20Ω
|
10mΩ~4Ω
|
1mΩ~2Ω
|
1mΩ~1Ω
|
|
*大分辨率
|
0.1μΩ
|
|||
|
準確度
|
±（0.2%滿量程+3個字）
|
|||
|
溫度
|
0℃～40℃
|
|||
|
電源
|
AC220V±10% 50Hz
|
|||

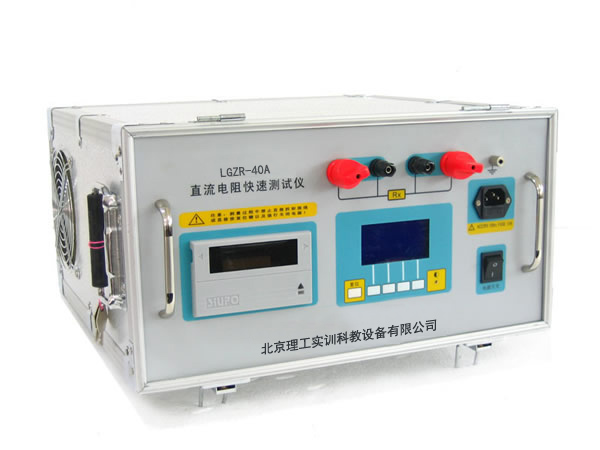

●LGZR-40A型 直流電阻測試儀
|
LGZR-40A
|
|||||
|
電流檔位
|
2.5A
|
5A
|
10A
|
20A
|
40A
|
|
測量范圍
|
10mΩ~8Ω
|
10mΩ~4Ω
|
1mΩ~2Ω
|
1mΩ~1Ω
|
1mΩ~0.5Ω
|
|
*大分辨率
|
0.1μΩ
|
||||
|
準確度
|
±（0.2%滿量程+3個字）
|
||||
|
溫度
|
0℃～40℃
|
||||
|
電源
|
AC220V±10% 50Hz
|
||||
