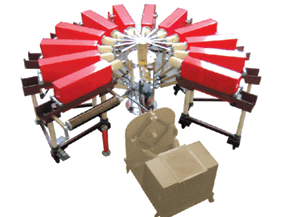

? ??星形、直線排列組合，可產生6種標準沖擊電流波形。一套設備就可產生多種試驗波形（標準的和非標準的波形，用戶提出來的波形：多達6~13種電流試驗波形）。

一、技術參數

額定電流：5-500kA
方波電流：5000A
額定儲能：50-240kJ
電容數量：8-24臺
額定電壓：0-120kV

二、用途：
　　YDB沖擊電流發生器主要用以檢驗電氣設備耐受沖擊電流穩定的能力，廣泛應用于氧化鋅避雷器閥片、壓敏電阻、放電管等防雷浪涌保護產品進行各種沖擊電流試驗，?并測定其在沖擊電流下的電壓和電流參數。也可以配套進行試品的動作負載試驗。?多種波形組合，根據客戶要求可以在一臺設備上產生8/20μS等多種電流波形氣象防雷也可以用于其它研究性試驗。
三、性能：
　　沖擊電流發生器可產生4/10us、8／20us、10／350us、18／40us、30／80us標準沖擊電流波形，波形的技術指標符合國家標準和IEC標準的規定，產品通過部級鑒定，主要技術性能處于國內領先地位，達到國際同類產品的先進技術。
四、特點：
　　1、體積小、結構緊湊、調波方便；??
　　2、輸出電流大(4/10us波形達到200kA)；
　　3、本裝置采用下球氣缸推動觸發方式，同步性能好，動作可靠；
　　4、每只主電容器套管上都串有一只大能量的無感吸能電阻，確保主電容器的安全；
　　5、采用恒流充電計算機測量控制一體化系統，自動化程度高，抗干擾能力強。

???????6、光纖—PLC通信控制，有效的解決了低電位抬高對控制系統的干擾，同時對操

???????作人員也不會造成傷害。
