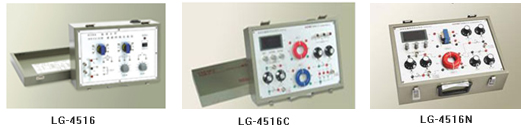

TYK4516系列 磁滯回線實驗儀
磁滯回線通常分靜態磁滯回線和動態磁滯回線. 用直流電流對被測材料樣品逐點測量得到的B-H曲線稱為靜態磁滯回線; 用交流電流對材料樣品測得的B-H曲線稱為動態磁滯回線. 測量靜態磁滯回線時, 材料中只有磁滯損耗; 而測動態磁滯回線時, 材料中不僅有磁滯損耗, 還有渦流損耗, 所以這兩者是有區別的. 同一材料的動態磁滯回線的面積要比靜態磁滯回線的面積要大. 此外, 單位時間內的渦流損耗與交變電磁場的頻率有關, 因此測量中使用的交流電的頻率不同時, 測出的B-H曲也有不同. 勵磁電源共分十一檔:0、0.5、0. 9、1.2、1.5、1. 8、2.1、2. 4、2. 7、3.0和3.5V; 提供導磁率不同的兩種ＥI鐵芯樣品, 磁路Ｌ為75mm, 截面S為75mm2, 初次繞組匝數為N1＝150, N2＝150. 提供H、B兩路輸出, 可結合示波器觀察磁滯回線 TYK4516A 微機型帶RS232接口或USB接口及專用操作軟件, 在計算機上顯示出磁滯回線圖以及各參數值. 采用液晶屏顯示數據, 可數據存盤....
分享
描述
磁滯回線通常分靜態磁滯回線和動態磁滯回線. 用直流電流對被測材料樣品逐點測量得到的B-H曲線稱為靜態磁滯回線; 用交流電流對材料樣品測得的B-H曲線稱為動態磁滯回線. 測量靜態磁滯回線時, 材料中只有磁滯損耗; 而測動態磁滯回線時, 材料中不僅有磁滯損耗, 還有渦流損耗, 所以這兩者是有區別的. 同一材料的動態磁滯回線的面積要比靜態磁滯回線的面積要大. 此外, 單位時間內的渦流損耗與交變電磁場的頻率有關, 因此測量中使用的交流電的頻率不同時, 測出的B-H曲也有不同.
勵磁電源共分十一檔:0、0.5、0. 9、1.2、1.5、1. 8、2.1、2. 4、2. 7、3.0和3.5V; 提供導磁率不同的兩種ＥI鐵芯樣品, 磁路Ｌ為75mm, 截面S為75mm2, 初次繞組匝數為N1＝150, N2＝150. 提供H、B兩路輸出, 可結合示波器觀察磁滯回線
TYK4516A
微機型帶RS232接口或USB接口及專用操作軟件, 在計算機上顯示出磁滯回線圖以及各參數值. 采用液晶屏顯示數據, 可數據存盤.
TYK4516B
智能型在GT4516型的基礎上增加測試儀, 通過單片機自動采集Ｂ、Ｈ值, 自動計算出剩磁、矯頑力、磁滯損耗等參數. 采用液晶屏顯示數據, 可通過面板鍵盤修改樣品參數.
TYK4516C
? 采用可調的標準RC元件, 這樣不但可運用示波器觀察不同材料的磁化曲線和磁滯回線, 并可用示波器直接測量出一定頻率下的Br、Bs、Hc等值, 無需定標.
? 測量頻率和幅度均可連續精密調節, 不受市電干擾, 磁滯回線的圖形更加穩定、準確; 研究不同頻率下動態磁滯回線的區別, 以及不同磁性材料的磁滯回線的區別.
? 采用標準羅蘭環作為測量材料, 提供兩種不同特性的圓形磁環, 線圈: N1=N2=100匝
? 信號源: 幅度0～2Vrms連續可調; 頻率25～200Hz連續可調
? 四位頻率表: 測量范圍20～1000Hz, *小分辨率:0.01Hz
? 標準RC元件: 標準可調電阻:R1:0.1～11Ω, R2:1K～11KΩ, 精度0.5%; 標準電容C:0.1μF、1μF、20μF, 精度0.5%
TYK4516S
本實驗用數字式特斯拉計, 測量繞有一組線圈的環形磁路極窄間隙中均勻磁場區的磁感應強度, 觀察磁性材料的磁滯現象, 精確測量材料的磁滯回線和磁化曲線,學習和掌握材料剩磁的消磁方法.用霍耳傳感器測量鐵磁材料磁滯回線的新方法已在科研和生產中得到廣泛應用.
主要參數
? 直流可調恒流源: 四位半LED顯示, 恒定可調電流范圍:0－500mA;
? 數字特斯拉計: 四位半LED顯示, 量程為0－1999. 9mT, 分辨率為0.1mT;
?5種待測樣品: 45＃鋼, CR12模具鋼, 不銹鋼, 鐵和鑄鐵五種樣品.
每種待測樣品上刻有一個編號,下面是樣品和編號一一對應的關系:
1－45＃鋼, 2－CR12模具鋼, 3－不銹鋼, 4－鐵, 5－鑄鐵.
截面長1.95cm; 寬1. 95cm; 間隙2.00mm, 平均磁路長度為＝18.2cm;
? 勵磁線圈總匝數N=2000;
?2維移動標尺, X軸向100mm, Y軸向30mm, 精確度0.1mm;
? 線圈功率: P= ×55Ω;
? 采用九孔板通用實驗平臺來完成實驗.
TYK4516N
教學上通常測量的是磁性材料的靜態磁滯回線和動態磁滯回線. 實際上, 磁性材料除了工作于常規的直流磁化場和交流磁化場外, 也大量工作于交直流疊加磁化場, 如開關電源變壓器、帶直流偏置的電感器、音頻變壓器、扼流圈等, 所以測量磁性材料在這些情況下的磁性能是非常有必要的.
儀器在傳統的動態磁滯回線實驗儀的基礎上, 引入了可調控的直流偏置, 并獨特地增設了一組直流磁化繞組, 可靈活地調節測量參數, 進行磁性材料的交流磁化場和交直流疊加磁化場的磁性能測量實驗.
主要技術特點
除了測量傳統的磁滯回線和Br、Bs、Hc等值外, 還可進行以下研究性實驗:
? 研究磁性材料在交流磁化場、交直流疊加磁化場時的磁性能;
? 引入可調控的直流偏置, 進行動態磁滯回線實驗;
? 學習起始磁導率、增量磁導率和可逆磁導率的概念, 測量可逆磁導率.
主要技術參數
? 采用標準羅蘭環和硅鋼片兩種不同的材料和不同的磁路進行測量, 線圈: N1=N2= N3=150匝;
? 信號源: 幅度0～2Vrms連續可調, 頻率25～200Hz連續可調;
? 四位頻率表: 測量范圍20～1000Hz, *小分辨率:0.01Hz;
? 標準RC元件: 標準電阻: R1:0.1～11Ω可調, R2:1K～11KΩ可調, 精度0.5%; 標準電容C:0.1～11μF可調, 精度1%;
? *大直流磁化電流:0.5A;
? 選配件:10V,1A穩壓電源(如需使用10V,1A以上電源, 需另配100Ω1A滑線變阻器).
出廠價:
TYK4516 ￥1872.00元
TYK4516A ￥7632.00元
TYK4516B ￥4608.00元
TYK4516C ￥4896.00元
TYK4516N ￥6768.00元
