一、產品簡介

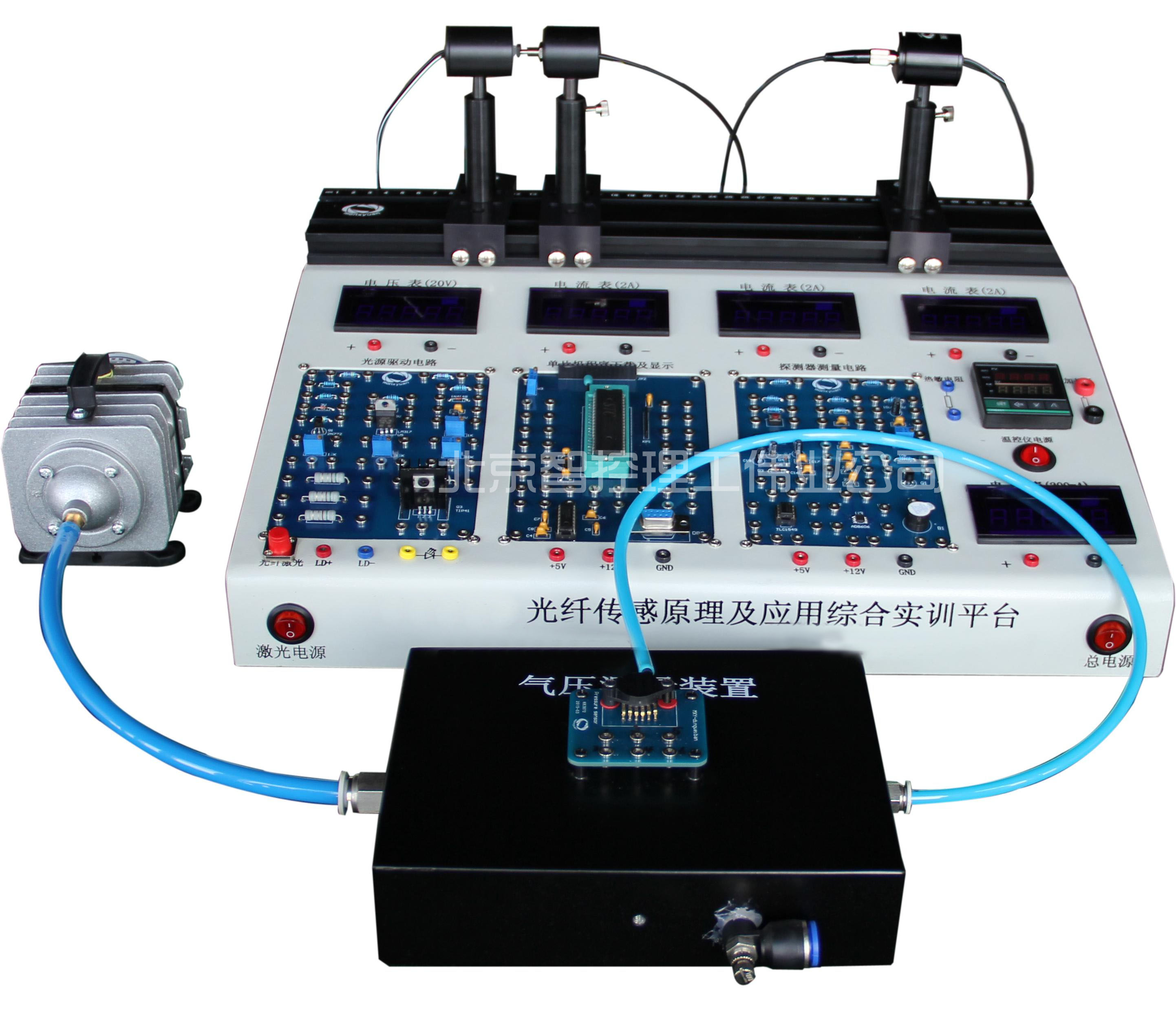

    TYK-GXT01型 光纖傳感原理及應用綜合實訓平臺是我司專為各種光纖傳感器的學習與研究而開發的。該實訓平臺是在光纖傳感領域中的光纖透射技術、反射技術及微彎反射技術等基本原理的基礎上開發而成的。本實訓平臺從簡單到復雜，從基礎到應用，系統的介紹了光纖傳感器的基本原理，實驗方法以及實際應用的實例。學生可以根據所提供的可搭建設計組件開展各種實驗，或者根據儀器所提供的元件進行二次搭建。這不僅豐富了大學實驗的教學內容，拓寬了學生的知識面，而且可以進一步調動學生學習本專業的積極性，對理工科院校學生將所學知識的工程應用化具有積極的意義。

二、實驗內容
1、LD光源P-I、V-I特性曲線測試設計實驗
2、光纖微彎傳感系統設計實驗
3、光纖位移傳感系統設計實驗
4、光纖煙霧報警系統設計實驗
5、光纖溫度傳感系統設計實驗
6、光纖液位測量系統設計實驗
7、光纖壓力傳感測量系統實驗
8、光纖導光照明系統設計實驗
9、光纖傳感角度測量設計實驗
三、實驗配置參數
1、光源：
650nm點狀半導體激光器；650nm光纖激光器；1W紅光LED；3W全彩LED；
2、功率計探頭：
光電池型號SL248R；開路電壓0.3V；短路電流8µA；暗電流1nA；光譜響應范圍550nm-750nm，峰值波長650nm；功率范圍：0-5mw
3、顯示屏：
    LCD1602液晶顯示屏，單排16針接口；8位雙向數據總線；可與8位單片機或控制器直接相連；管腳高電平為+5V；可顯示2行；每行16個字符。
4、51系列單片機：
    STC89C52，新一代超強抗干擾、高速、低功耗的單片機，指令代碼完全兼容傳統8051單片機，12時鐘/機器周期可任意選擇，最新的D版本內部集成max810專用復位電路。
5、光纖微彎稱重：
  光源：650nm光纖激光器；多模光纖跳線：纖芯直徑62.5µm，長度1m；液晶顯示光功率值；
  砝碼：10g、20g、50g、100g、200g；
6、光纖位移傳感：
  光源：650nm光纖激光器；反射式光纖傳感器：纖芯直徑φ1長度80cm；液晶顯示光功率值；
7、光纖煙霧報警及濃度顯示：
  光源650nm光纖激光器；多模光纖跳線：纖芯直徑φ1長度50cm；液晶顯示光功率值及煙霧濃度；光線透過率小于80%（即煙霧濃度大于20%）報警；
8、光纖溫度傳感：
  對射式光纖傳感跳線：纖芯直徑62.5µm，長度1m；PT100溫度傳感器：測溫范圍：0~90°；
  溫控儀：額定電壓180V～220V，50Hz；電源功耗<5W；量程0～400℃；準確度0.5；分辨率1℃；環境溫度0～50℃；相對濕度35%～85%；風扇：DC-12V直流風扇；液晶顯示光功率值
9、光纖液位測量：
  多模光纖跳線：纖芯直徑62.5µm，長度1m；光纖準直透鏡：近距離，焦距可調；燒瓶：具備入水口及出水口；液晶顯示光功率值，水位小于設定值時報警。
10、壓力傳感測量：
  氣泵：ACO-001；功率20W；電源220VAC/50Hz；排氣量20L/min；壓力傳感器：測量范圍20～250KPa；相應的輸出電壓為0.2V～4.9V；工作溫度范圍為-40℃～+125℃；
11、導光照明光纖：端點發光、體發光兩種；
12、調整架：軸向位移調節采用了精密螺紋副調節，運動平滑；
13、配置：光纖傳感應用綜合實訓平臺主機、導軌及支架組件、位移組件、微彎形變裝置、 壓力組件、溫度組件、液位測量組件、照明光纖、光纖跳線、法蘭盤，實驗指導書及實驗錄像光盤等。
