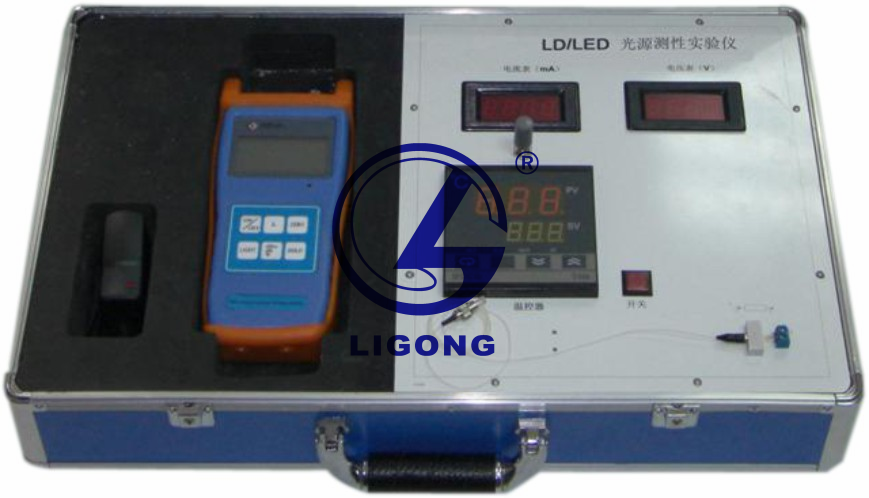

TYK-GY06型 LD/LED光源特性實驗儀
一、產品概述
?光源特性實驗儀注重理論與實踐的緊密結合，突出實用性，可作為光信息科學與技術、光測控技術、光電子技術、光電子儀器儀表及應用物理等相關專業學生課堂實驗與研究的工具。本實驗儀集成了LD/LED電流源、光功率計、溫控儀、電流監測表、電壓表、信號源和光源調制模塊等，模塊種類齊全，實驗操作簡單明了，可充分完成光源的各種性能測試。通過測量LD半導體激光器域值電流、LED發光二極管和LD半導體激光器的輸出功率-電流（P-I）特性曲線和電壓-電流（V-I）特性曲線，從而對LED發光二極管LD半導體激光器工作特性有基本了解。
二、實驗內容
1. LD和LED激光器的V/I，P/I特性測試實驗，溫度特性測試實驗
2. 測試LED3215型LED發光二極管的電壓-電流（V-I）特性曲線
3. 輸出功率與電流（P-I）特性曲線
4. 測試LD3125型半導體激光器電壓-電流（V-I）特性曲線
5. 輸出功率與電流（P-I）特性曲線
三、配置參數
| 序號 | 名稱 | 規格和參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 1 |
LD激光二極管 ? |
額定功率 | Pout | 1op=1th+20 | 0.2 | - | 1 | MW |
|
中心波長 |
λ |
CW |
1290 |
1310 |
1330 |
nm |
||
|
光譜寬度 |
△λ |
CW |
- |
2 | 5 |
nm |
||
|
閾值電流 |
lth |
CW |
- |
10 | 15 |
mA |
||
|
工作電流 |
lop |
CW |
- |
lth+10 |
- |
mA |
||
|
探測器電流 |
lm |
CW |
100 |
- |
- |
μA |
||
|
探測器暗電流 |
ld |
CW |
- | - |
0.1 |
nA |
||
| 2 |
LED發光二極管 ? |
額定功率 |
Pout |
lf=60mA |
10 |
- |
1 |
? |
|
中心波長 |
λ |
CW |
1280 |
1310 |
1350 |
nm |
||
|
光譜寬度 |
△λ |
CW |
- |
- |
170 |
nm |
||
|
工作電壓 |
Vop |
CW |
- |
1.2 |
1.7 |
V |
||
|
上升下降時間 |
Tr/Tf |
CW |
- |
- |
3 |
nS |
||
| 3 |
LD/LED電流源 ? |
供給電流 |
150mA |
|||||
|
Monitor測量范圍 |
2000uA |
|||||||
|
lop的測量準確度 |
±0.5mA |
|||||||
|
lop分辨率 |
0.1mA |
|||||||
|
lm測量準確度 |
±5μA |
|||||||
|
lm分辨率 |
1μA |
|||||||
| 4 |
溫控儀 ? |
測量精度 |
±0.5%F.S±1digit |
|||||
|
冷端補償誤差 |
≤±2℃ |
|||||||
|
測量數顯范圍 |
-1999—9999 |
|||||||
|
報警范圍 |
全量程自由設定 |
|||||||
|
繼電器輸出觸點容量 |
3A/220V陰性或指定 |
|||||||
|
固態繼電器輸出信號 |
12V±3A 30mA |
|||||||
|
工作環境 |
0-50℃，相對濕度≤85%RH |
|||||||
|
功耗 |
0-50℃，相對濕度≤85%RH |
|||||||
|
傳感器 |
Pt100 |
|||||||
| 5 | 電壓表 |
0-200mV、0-2V、0-20V、0-200V四檔可調 |
||||||
| 6 | 外部特性 | 主機箱 |
514*314*140mm |
|||||
|
重量 |
≤4Kg |
|||||||
??
