一、系統簡介
? ? ? LG-BCHJ02型 焊接機器人教學系統是在多年機器人教學、實驗基礎上，結合 當前焊接自動化實際應用和學校工業機器人教學需求開發研制的。該教學系統可作為本科、職 業技術學院、培訓機構機器人系統教學培訓的操作平臺。系統采用真實焊接機器人的設計理念， 學生可通過學習實踐，深入了解變位機和送絲機的工作原理，并掌握機器人基礎知識、基本操 作、示教編程、自動焊接等技能，使學生具備機器人焊接崗位和中高級專業人才所必需的基本 知識和基本技能，并為提高學生的全面素質、增強適應現代焊接技能崗位的能力打下良好的基 礎。

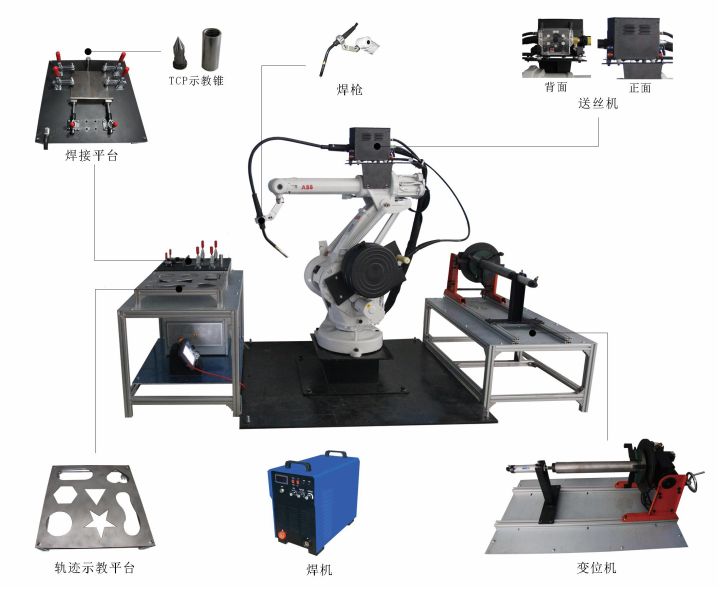

? ? ? LG-BCHJ02型 工業焊接機器人實訓平臺涵蓋了工業機器人本體、機器人控制柜及示教器、機器人底座、機器人專用焊機及 送絲機、進口機器人焊槍、示教實驗臺、工裝卡具平臺、焊接專用變位機、電氣控制系統、氣 瓶、空壓機等硬件組成，經過多年的實際運用得到了國內普遍認可。?
二、系統功能
1、TCP標定

三、系統優勢
1．系統采用主流ABB工業機器人，且ABB公司配套了完善的機器人仿真軟件及全部的3D源文 件，學生可通過電腦預先對機器人進行熟悉和練習，以快速掌握工業機器人的系統認知和基本 操作；
2．博創智聯與ABB在教育領域深度合作，結合工業實際焊接應用與學校的教學需求，開發了 全套的教學實驗、實訓資料。教學課程貼近實際應用，貼近一線教學，學生可快速掌握機器人 操作和機器人真實焊接等技能；
3．機器人專用焊機 逆變式MIG/MAG弧焊電源采用恒壓焊接模式，全數字控制，適應性極強；界面友好，一元調節方式，易于掌握，可在短時間內快速掌握焊機的參數設置和基本功能應用；
4．焊接專用變位機 變位機使用高精度步進電機，通過PLC與機器人進行通訊，可根據焊接需要進行實時角度調 整，以適應各種焊接角度、各個焊接位置；利用該變位機可焊接多個系列、多種形式、多種材 質的工件，變位機與機器人可靈活配合使得整套焊機系統具備極高的柔性；
5．進口焊槍 穩定性好、額定值高及零部件使用壽命長；*佳的溫度特性可確保易損件使用壽命長；堅 固耐用的焊槍結構可實現高碰撞穩定性；
6．軌跡示教平臺 示教平臺上的每個圖案都經過精心設計。軌跡示教由簡到難，可使學生充分掌握機器人基 本操作、機器人編程和機器人示教再現等技能，達到邊學邊練的效果；
7．手動調試平臺 針對本焊接教學系統，專門開發了調試平臺。使得反復配置焊接系統、調節干伸長度、變 位機運動控制更加方便；
8．軌跡示教平臺 防撞傳感器是為機器人焊槍專門設計的急停機構，在機器人焊槍與障礙物發生碰撞時，它 能提供可靠的自動停運功能，保護系統和操作人員免于機械損傷，具有較大的彈簧負載和較高 的操作精度；當焊槍與其它物體發生碰撞時，較小的碰撞力就可以觸發傳感器，減小損傷焊槍 的風險。使得工作站可以更安全的運用在教學當中。
? ? ? 立足于工業實際應用，進行真實焊接。在學習實踐中，我們擁有完善的工業機器人教學體 系，每套教學系統均配備了詳細的教學實訓指南，*大程度的使學生掌握工業機器人應用及自動焊接，還 原各個應用場景，使學生在課堂上就如同在工作實習。
四、平臺配置及參數

序號	項目名稱			需求條款
1	工業機器人教學系統			★包括工業機器人本體、工業機器人控制器和工業機器人示教器,以上三部分需同廠家原廠配套,機器人本體和其他單元（如送絲機構、變位機、焊接電源等）配合負責完成焊接及軌跡練習、TCP標定等各項實訓內容。所有機器人需符合序號1、2、3中的參數要求。
	工業機器人本體			★ABB IRB-1410串聯工業機器人
	安裝方式			落地安裝
	本體顏色			白色
	*大臂展半徑			★1.44m
	防護要求			IP30
	軸數			★6
	重復定位精度			額定負載時≤±0.05mm
	特性			集成信號源：上臂12路信號 集成氣源：上臂*高8bar
	各軸 操作 范圍		回轉	+170°至-170°
			立臂	+70°至-70°
			橫臂	+70°?至-65°
			腕	+150°至-150°
			腕擺	+115°至-115°
			腕轉	+300°至-300°
	各軸 *大 速度		回轉	105°/s
			立臂	105°/s
			橫臂	105°/s
			腕	280°/s
			腕擺	280°/s
			腕轉	280°/s
	可搬重量（公斤）			5kg
	附加載荷			第1軸：19kg 第3軸：18kg
	機器人本體自重（公斤）			225kg
	機器人底座尺寸			620mm*450mm
	輻射			EMC/EMI屏蔽
	環境溫度			5°C～45°C
	*大濕度			95%
	*大噪音（分貝）			★≤70dB(A)
	TCP*大速度			2.1m/s
2	緊湊型控制柜	尺寸（毫米）		310 x 449 x 442 mm
		環境溫度		0°C ～ 45°C
		*大濕度		95%
		控制硬件		多處理器系統
				PCI 總線
				奔騰CPU、大容量閃存
				20sUPS?備份電源
		控制軟件		BaseWare 機器人操作系統
				編程語言：RAPID
				文本格式：PC-DOS
		電源		單相220V，50-60Hz
		額定功率		4KVA(變壓器容量)
		防護等級		IP30
		操作面板		安裝在控制柜上
		編程單元		便攜式示教器，具備操縱桿和鍵盤、彩色觸摸式顯示、具中、英文菜單選項。
		安全性		緊急停止，自動模式停止，測試模式停止等
		輸入輸出		數字式直流24V輸入輸出板
		?		包含模擬量通訊端口
3	示教器			圖形化彩色觸摸屏
				操縱桿
				★熱插拔，運行時可插拔
				12鍵薄膜鍵盤
				支持USB存儲器
				防護等級IP54
				緊急停機
4	焊接電源			采用IGBT軟開關逆變技術，工頻三相380V電源輸入整流后又IGBT逆變器變?yōu)楦哳l電流，經高頻變壓器降壓，高頻整流器整流，濾波后輸出合適于焊接的直流電?？刂齐娐穼φ麢C進行閉環控制，使焊機電源具有良好的抗電網波動能力。
				可擴展EtherNetIP、DeviceNet、CAN、CANOPEN、485等通訊接口，采用標準的通訊協議。數字接口能夠調用焊機存儲的焊接規范。
				參數： 回燒時間：0.01 - 2.00s 送絲速度：1.0 - 21M/min 提前/滯后送氣時間：0.1 - 10.0s 初期規范：1 - 200% 收弧規范：1 - 200% 過渡時間：0.1 - 10s 點焊時間：0.5 - 5s 雙脈沖頻率：0.5 - 5.0Hz 強脈沖群弧長修正：-5.0 - 5.0 雙脈沖速度偏移量：0 –?2m 強脈沖群占空比：10 –?90% 脈沖模式：OFF/UI/UU/II 風機控制時間：5 –?15min 起弧時間：0 - 10s 收弧時間：0 - 10s 雙絲相位：0 –?100% 點動送絲速度：1.0 - 21M/min
5	送絲機			尺寸：250*175*205mm 材質：碳鋼 電纜長度：5m 電纜規格：50mm2
				光柵反饋式送絲電機，送絲精度高。送絲力強，抗干擾能力強。
				采用阻尼盤軸，制動性好； 采用四輪驅動送絲，送絲穩定； 送絲輪更換方便，無須工具即可完成更換； 小巧輕便，安裝在機器人第四軸上。
				機身接口：氣管插頭、控制插頭、進水插頭、回水插頭、焊機輸出、歐式焊槍接頭
				送絲機信號端子：電磁閥正負極、送絲機運動正負極、電壓反饋端子、防碰撞信號、轉速反饋信號、地線端子、氣檢信號、絲檢信號、焊槍開關、兩個預留端子
6	焊槍			采用歐式接口焊槍
				材料： 建筑鋼（涂層/不涂層） 鉻鎳不銹鋼 雙相鋼 鎳基材料
				冷卻方式：風冷
				焊槍等級：350A
				電纜長度：1.1m
7	絲盤軸			送絲盤固定于機器人的1號軸上，跟隨機器人運動而運動。
				尺寸：330*330*160mm 材質：碳鋼、ABS 含有制動力控制螺釘，焊絲盤壓緊力可調節 有ABS防塵保護罩，可便捷的開合。
				導絲管長度：1.5m
??8	變位機			整體尺寸：360*385*395mm 卡盤直徑：大于300mm 電源：AC220V 軸數：2軸
				變位機本體上預留焊接反饋線接線端子，以保證電流可通過接線端子傳輸至焊接工件。
				支架尺寸：1200*680*500mm 材質：鋁型材
9	焊接平臺			平臺材料：歐標鋁型材 平臺尺寸：1200*680*750mm
				包含焊接工裝夾具，工件放置平臺。平臺預留焊機正極接線柱。
				焊接工裝夾具可將焊件準確定位和可靠夾緊，便于工件進行裝配和焊接、保證焊件結構精度。
				工件放置在平臺被夾緊后保證良好的導電性
10	TCP標定模塊			可移動式焊槍標定模塊，在標定完成后可以隨時取走。并有護套對標定工具做保護。
				示教錐：尺寸：φ24*65mm 材質：碳鋼，尖端淬火
				錐套：不銹鋼 錐套尺寸：φ28*65mm
??11	軌跡示教平臺			平臺材料：歐標鋁型材 平臺尺寸：1200*680*750mm
				示教臺上包含不少于7個圖形，學生可利用該平臺練習機器人操作，編制基本運動程序。
				尺寸：500*500mm 材質：不銹鋼
12	調試手柄			包含急停按鈕、送絲機調試按鈕、變位機調試按鈕。 材質：ABS 連接線長度：5m
13	工件			材質：碳鋼 長度：500mm 厚度：5mm
				材質：碳鋼 長度：50mm 直徑：50mm
				材質：碳鋼 長度：150mm 寬度：150mm
??14	可編程控制器			西門子S7-200SMART ST60
15	防碰撞傳感器			承受壓力：X、Y軸：80N、Z軸：535N 尺寸：75*65*87mm 最大偏移量：X、Y平面上，沒跟彈簧10-14度 ????????????Z平面上，每根彈簧4-8mm 即時止動：在Z軸上，0.5-1度 ??X與Y方向偏差1.5度 ??Z軸方向偏差0.5-1mm 可重復性：小于+/-0.04mm 安全開關：24V DC 最大電流：100MA
16	★工業機器人教學系統開發平臺			軟著：工業機器人教學系統v1.0?軟件開發平臺，通過先進的案例式教學模式，通俗易懂的編程控制界面，使用UP-R方法，開發制作適合教學的仿真資源包。
				開發平臺中需提供教學系統中所有三維圖，如操作臺、機器人本體、控制柜、示教器、變位機、焊槍等。三維圖需按照真實工作站1:1比例繪制。
				平臺需支持3D技術，可支持其它3D系統的模型文件導入，且具有平移、旋轉、縮放等功能。
				平臺中可利用實體模型生成運動軌跡
				平臺的資源包中需包含碰撞檢測、工業機器人可達性、自動伸展能力等功能
				平臺中可實現多種機器人操作模式切換
				提供仿真教學源文件，實現將工業機器人工作站的動作仿真，如搬運、碼垛、焊接、打磨、視覺分揀等工藝仿真，并可導出仿真動畫，并上傳到云端，方便學習使用。
				開標現場需提供仿真教學源文件，及相關3D模型包。
